ENSAMBLADO PASO 4
Solamente para puertas seccionales y
de una sola pieza con rieles
Instalar la cadena y conectar la
cubierta del portacadena

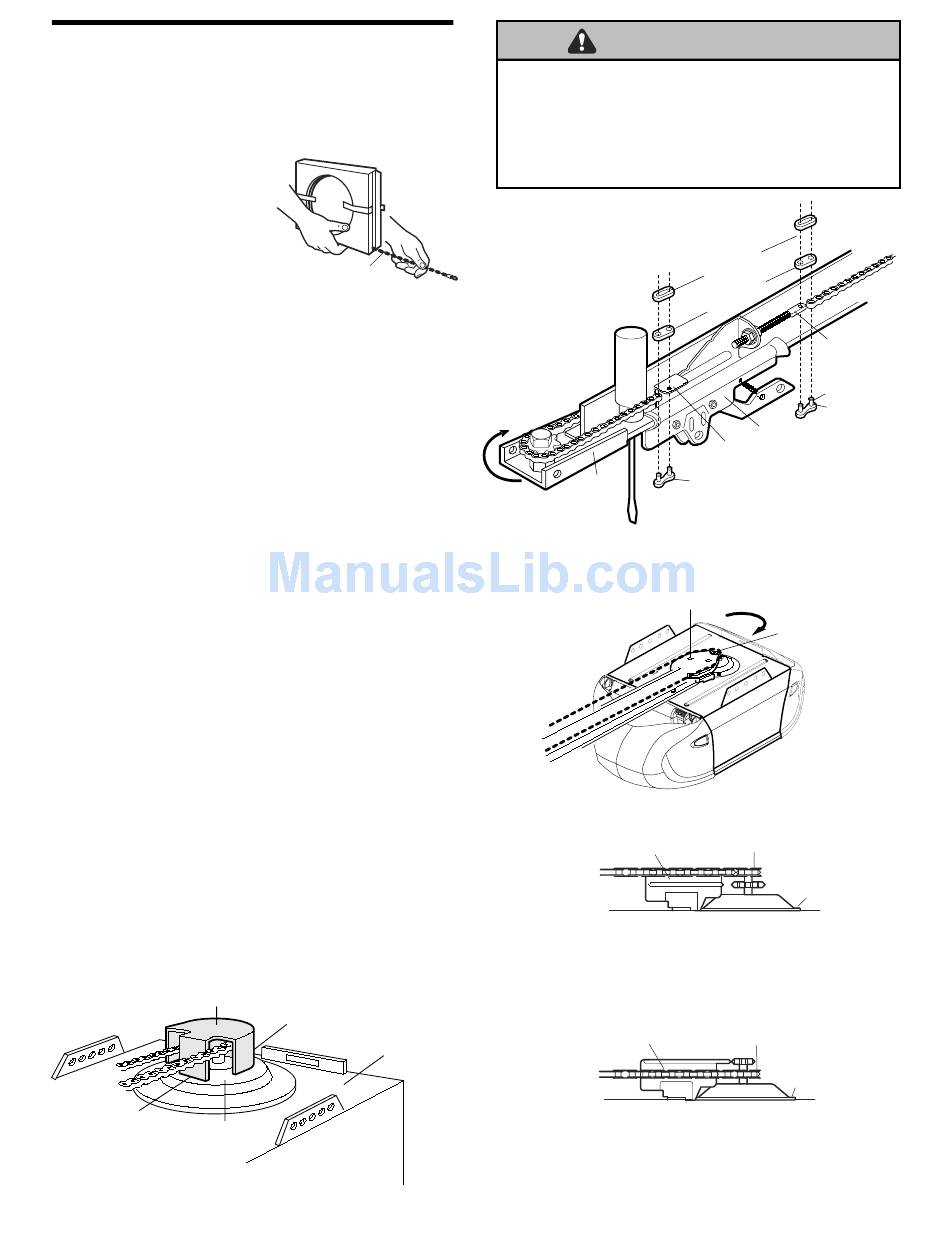

INSTALACIÓN DE LA CADENA
1. Saque unos cuantos
centímetros de cadena de la
caja de cartón y sujétela al
carro mediante el eslabón
maestro que se encuentra en
la bolsa con la pernería.
(Figura 1).
• Empujar los pasadores de la barra del enlace maestro
a través del ojal de la cadena y del orificio en la parte
del extremo frontal del carro.
• Empuje la tapa del enlace maestro sobre los pernos y
las ranuras de los pernos.
• Deslice el resorte de clip sobre la tapa y sobre las
ranuras de los pernos hasta que los dos pernos estén
bien colocados y seguros en su lugar.
2. Con el carro contra el destornillador, alimentar la cadena
alrededor de la polea.
3. Modelo 1210E:
• Continue a lo largo del riel y alrededor de la catarina
del motor (Figura 2). Los dientes de la catarina deben
estar conectados con la cadena. Continue hasta el
perno roscado del carro.
Modelo 1220E:
• Continue hasta el reil y dirigirlo hacia adelante de la
catarina del motor (Figura 2). Continue hacia atrás y
alrededor de la ranura apropiada en el extendedor de
la cadena como se indica en la (Figura 3). Los dientes
de la catarina del abre-puertas de garaje deben
engranar en la cadena.
4. Utilizar el segundo eslabón maestro para conectar la
cadena al extremo plano del eje con rosca (Figura1).
Comprobar y asegurarse que la cadena no esté
torcida.
5. Quite el destornillador.
CUBIERTA DEL PORTACADENA 1210E (SOLAMENTE)
Insertar la lengueta posterior en la ranura en la parte
posterior de la placa de montaje. Oprimir la cubierta
ligeramente e insertar la lengueta delantera (Figura 4).
Figura 4
Cubierta de
la portacadena
Ranura de
lengüeta frontal Montaje
No saque la
cadena de la
caja para evitar
que se tuerce.
Mantenga la cadena
tensa al sacarla.
Ranura de
lengüeta posterior
Parte superior de la unidad del motor
ADVERTENCIA ADVERTENCIA
Para evitar posibles LESIONES GRAVES en los dedos causadas
por las partes móviles del abre-puertas de garaje:
• SIEMPRE tenga las manos lejos de la polea mientras esté
funcionando el abre-puertas.
• Ponga la cubierta de la polea ANTES de hacer funcionar
el abre-puertas.
Figura 1
ADVERTENCIA
Soporte
de catarina
Instale La Cadena
En Esta Dirección
Figura 2
Figura 3
Extendedor de
la cadena
PUERTAS DE UNA SOLA PIEZA
Aplicación de la catarina de 6 dientes.
Extendedor de
la cadena
PUERTA EN SECCIONES CON RIEL CURVO
Aplicación de la catarina de 8 dientes. (Modelo 1220E)
(Se puede utilizar la catarina de 6 dientes si se desea
obtener una velocidad más lenta de recorrido.)
13
Eslabón maestro
Resorte de clip
Tapa del eslabón
de empalme
Extremo plano
del perno roscado
Ranura del perno
Eslabón maestro
perno
Carro
Extremo plano
(del carro)
Eslabón maestro
perno
Instale la cadena
Extendedor de
en esta dirección
la cadena
Catarina
Catarina de
6 dientes
Placa de montaje
del abre-puertas
de garaje
(Modelo 1220E)
Catarina de
8 dientes
Placa de montaje
del abre-puertas
de garaje
