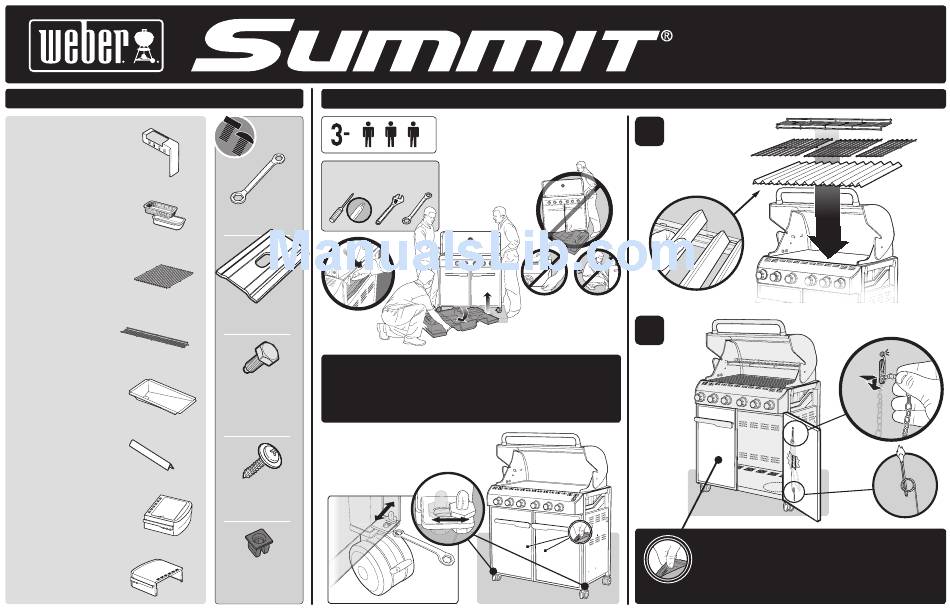

Weber SUMMIT 620 Assembly Instructions

PaRtS LISt • LIStE dES PIèCES •
Catch Pan Holder - 1
Sostenedor del plato recolector - 1
Support de l'égouttoir - 1
Catch Pan - 1
Plato recolector - 1
Egouttoir - 1
Cooking Grate -3
Parrilla de cocción - 3
Grille de cuisson - 3
Warming Rack - 1
Rejilla para calentar - 1
Grille de maintien au chaud - 1
Slide Out Grease Tray - 1
Bandeja de goteo - 1
Plateau de recueil des gouttes - 1
Flavorizer ® Bar - 13
Barras Flavorizer - 13
®
Barre Flavorizer - 13
®
Side Burner Table - 1
Mesa del quemador lateral - 1
Tablette du brûleur latéral - 1
Side Table - 1
Mesa lateral - 1
Tablette latérale - 1
LISta dE PIEzaS
aSSEmbLY INStRUCtIONS •
Hardware:
Herrajes:
Matériel:
tOOLS NEEdEd:
He r r a m i e n t a E RRamIENtaS REQUERIdaS:
OUtILS NECESSaIRES:
Wrench - 1
Llave - 1
Clé - 1
Bracket - 4
Soporte - 4
Support - 4
m ImPORtaNt: tO PROPERLY aLIGN FRamE aNd dOORS, aSSEmbLE GRILL ON a FLat
aNd LEVEL SURFaCE.
m ImPORtaNtE: PaRa aLINEaR CORRECtamENtE EL baStIdOR Y LaS PUERtaS, aRmE La
Silver Hex Bolt baRbaCOa SObRE UNa SUPERFICIE PLaNa Y HORIzONtaL.
(1/4 - 20 x 5/8 In.) - 4
m ImPORtaNt: POUR aLIGNER CORRECtEmENt LE CHaSSIS Et LES PORtES,
Perno hexagonal plateado
(1/4 - 20 x 5/8 pulg.) - 4 aSSEmbLEz LE GRILL SUR UNE SURFaCE PLaNE Et a NIVEaU.
Boulon hexagonal argenté
(1/4 - 20 x 5/8 po.) - 4
• Adjust doors, if necessary
• Si fuese necesario, ajuste la puerta
• Ajustez la porte si nécessaire
Screw - 3
Tornillo - 3
Vis - 3
Plastic Plug - 3
Tapón plástico - 3
Bouchon en plastique - 3
620
INStRUCCIONES dE mONtajE •
1
2
56703 US 09/17/10
™
INStRUCtIONS dE mONtaGE
Before installing component, remove protective film from the
stainless steel part.
Antes de instalar el componente, retire la película protectora de la
pieza de acero inoxidable.
Avant d'installer le composant, retirez la pellicule protectrice de la
pièce en acier inoxydable.
US ENGLISH
