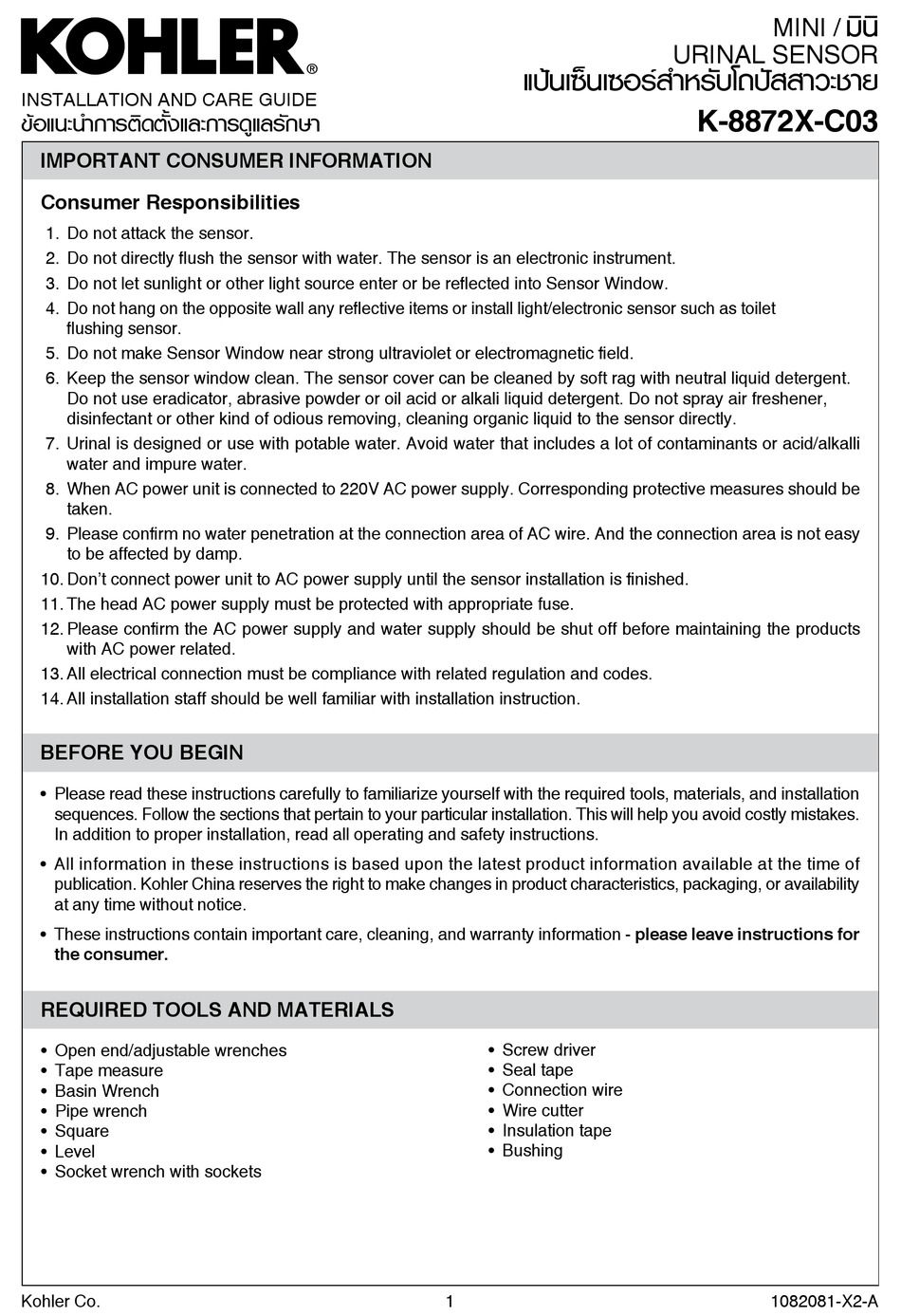

INSTALLATION AND CARE GUIDE
ข้ อ แนะนำ � ก�รติ ด ตั ้ ง และก�รดู แ ลรั ก ษ�
IMPORTANT CONSUMER INFORMATION
Consumer Responsibilities
1. Do not attack the sensor.
2. Do not directly flush the sensor with water. The sensor is an electronic instrument.
3. Do not let sunlight or other light source enter or be reflected into Sensor Window.
4. Do not hang on the opposite wall any reflective items or install light/electronic sensor such as toilet
flushing sensor.
5. Do not make Sensor Window near strong ultraviolet or electromagnetic field.
6. Keep the sensor window clean. The sensor cover can be cleaned by soft rag with neutral liquid detergent.
Do not use eradicator, abrasive powder or oil acid or alkali liquid detergent. Do not spray air freshener,
disinfectant or other kind of odious removing, cleaning organic liquid to the sensor directly.
7. Urinal is designed or use with potable water. Avoid water that includes a lot of contaminants or acid/alkalli
water and impure water.
8. When AC power unit is connected to 220V AC power supply. Corresponding protective measures should be
taken.
9. Please confirm no water penetration at the connection area of AC wire. And the connection area is not easy
to be affected by damp.
1 0. Don't connect power unit to AC power supply until the sensor installation is finished.
1 1. The head AC power supply must be protected with appropriate fuse.
1 2. Please confirm the AC power supply and water supply should be shut off before maintaining the products
with AC power related.
1 3. All electrical connection must be compliance with related regulation and codes.
1 4. All installation staff should be well familiar with installation instruction.
BEFORE YOU BEGIN
• Please read these instructions carefully to familiarize yourself with the required tools, materials, and installation
sequences. Follow the sections that pertain to your particular installation. This will help you avoid costly mistakes.
In addition to proper installation, read all operating and safety instructions.
• All information in these instructions is based upon the latest product information available at the time of
publication. Kohler China reserves the right to make changes in product characteristics, packaging, or availability
at any time without notice.
• These instructions contain important care, cleaning, and warranty information - please leave instructions for
the consumer.
REQUIRED TOOLS AND MATERIALS
• Open end/adjustable wrenches
• Tape measure
• Basin Wrench
• Pipe wrench
• Square
• Level
• Socket wrench with sockets
Kohler Co.
แป้ น เซ็ น เซอร์ ส ำ � หรั บ โถปั ส ส�วะช�ย
• Screw driver
• Seal tape
• Connection wire
• Wire cutter
• Insulation tape
• Bushing
1
MINI /
URINAL SENSOR
K-8872X-C03
1082081-X2-A
มิ น ิ
Advertisement
Related Manuals for Kohler K-8872X-C03
Summary of Contents for Kohler K-8872X-C03
- Page 1 MINI / URINAL SENSOR แป้ น เซ็ น เซอร์ ส ำ � หรั บ โถปั ส ส�วะช�ย INSTALLATION AND CARE GUIDE K-8872X-C03 ข้ อ แนะนำ � ก�รติ ด ตั ้ ง และก�รดู แ ลรั ก ษ� IMPORTANT CONSUMER INFORMATION Consumer Responsibilities 1. Do not attack the sensor.
- Page 2 1039038-SP Filter 1045451-SP Screw "O"Ring 1045456-SP "O"Ring 1045441-SP "O"Ring Fixed Cap 1056081-SP Solenoid Valve Assy Screw Flushing Control Strick Screw 1082074-SP Cover Valve 16306X-NA AC/DC Transformer 1068120-SP Connection Wire Kit **Finish/color code must be specified when ordering 1082081-X2-A Kohler Co.
- Page 3 ROUGHING-IN Dimensions are approximate. Unit: mm 90-115 Ø 280-360 G1/2" G1/2" Dimension Model K-4991X-ER K-4986X-ER K-4991X-ER 80-120 K-5016T-YER K-18645X-Y NOTE: a. The dimensions above are just for reference, the valve should be mounted at the right side of the VC product, and the suggested distance between the C/L of the valve body and the ground should be 500mm. b. The connection take between the outlet connection and urinal is not supplied in this package. c. To ensure an effective flush performance, and urinal with corresponding flush volume is required. And the urinal should comply with ASME A112.19.2-2003. Siphon urinal is not recommended. d. Used with urinals: K-4904X-ER-0, K-4986X-ER-0, K-4991X-ER-0, K-18645X-Y-0, K-5016T-YER-0. No need to prepare adapter beforehand for K-4904X-ER-0, K-4986X-ER-0 , K-4991X-ER-0, K-18645X-Y-0. Kohler Co. 1082081-X2-A...
-
Page 4: Sensor Specifications
AC Bushing Slot ≈27 Power Unit Is More Than Outlet 25 mm) Connection Inlet Pipe Slot Water Supply Battens Outlet Pipe Slot (Recommended Inner Diameter Connector Flushing Valve Installation Site Is More Than 25 mm) ≈80 ≈140 1082081-X2-A Kohler Co. - Page 5 Short Screws M4 x 10 Sensor Panel Slurry Mold 2 Assy 7. Loosen screws, remove slurry mold, place fixing bracket assy. into bracket assy., and turn screws counterclockwise after aligned. Tighten the screws Fixing Bracket Screw after the slot in the fixing bracket is in vertical Assy direction. NOTE : Lock the screws with appropriate force in order to avoid damage to bracket. Bracket Assy. Kohler Co. 1082081-X2-A...
- Page 6 Please confirm the power supply and water supply have been shut off before maintaining the products with AC power related. Connect Connect AC Sensing Window to sensor Power Supply Bushing 16306X-NA DC Wiring AC Power Unit Terminal AC Wiring Bushing Connect AC Connect Power Supply to sensor DC Wiring Terminal Solenoid Valve Terminal 1082081-X2-A Kohler Co.
- Page 7 Working Status: Before powering the system on, clear the unwanted objects in front of the sensor window lest shortening the sensing distance. Sensing Distance: During the first 10 minutes, when powered on, the system is in the phase of automatic regulation, and no operation is required. Deodorizing Flushing: The urinal will take a flush automatically when it’s used 3 or 4 times in 2 minutes. Adjusting Screw Flushing Volume : If you need to regulate the flushing volume, you can take off the cover and turn the adjusting Hex Wrench screw in the center of the stop valve to a proper place. Manual Flushing: Approach the supplied special magnetic stick (flushing control stick) to the middle part of the sensor lens. The system is now at manual status and the indicator will flash every 1 seconds. Approach the flushing control stick to the window,it’ll start to flush; Flushing control stick approach again, stopping flushing.This status will last for 8 minutes until it turns to the normal working status. (The flushing, if any, will be terminated when this status ends). NOTICE: The longest flusing time is 30 seconds once. If the flushing control stick keeps near to the sensing window, the manual status will be terminated automatically and reassume the normal working status. Kohler Co. 1082081-X2-A...
-
Page 8: Maintenance
3. Clean the window. 3. The sensing window needs cleaning. No flushing or 1. Still in the waiting status. 1. Wait for 10 minutes. poor flushing while 2. Adjusting bolt not fully open. 2. Open the adjusting bolt. the indicator can 3. Low water pressure. 3. Improve water supply. flash. 4. Filter is obstructed. 4. Clean the filter. 5. The connector is not connected well. 5. Check the connector. Keep flushing 1. The small hole of diaphragms assembly is 1. Clean the small hole of diaphragms indicator not blocked. assembly. flashing. 2. Foreign objects exist in valve chamber. 2. Clean the valve chamber and diaphragms with a brush. Battery indicating 1. Just power cut (AC). 1. Check the power supply. light keeps flashing and no flushing. 1082081-X2-A Kohler Co. - Page 9 • ประแจขั น นอตใต้ อ ่ า งล้ า งมื อ • ประแจจั บ ท่ อ • คี ม ตั ด สายไฟ • เทปพั น สายไฟ • ไม้ ฉ าก • ปลอกหุ ้ ม สายไฟ • ระดั บ น� ้า • ประแจบ็ อ กซ์ พ ร้ อ มชุ ด ลู ก บ็ อ กซ์ Kohler Co. 1082081-X2-A...
- Page 10 สติ � ก ควบคุ ม การชํ า ระล้ า ง สกรู 1082074-SP ฝาครอบวาล์ ว 1068120-SP 16306X-NA ชุ ด สายไฟ หม้ อ แปลงไฟ AC/DC **ระบุ ร หั ส วั ส ดุ เ คลื อ บผิ ว /สี ใ นการสั � ง ซื �อผลิ ต ภั ณ ฑ์ 1082081-X2-A Kohler Co.
- Page 11 ง. ใช้ ร ่ ว มกั บ โถปั ส สาวะชาย: K -4986X-ER-0, K -4986X-ER-0, K -4991X-ER-0, K -18645X-Y-0, K-5016T-YER-0 ท ่ า นไม่ จ � า เป็ น ต้ อ ง จั ด เตรี ย มอะแดปเตอร์ เ มื ่ อ ใช้ ผ ลิ ต ภั ณ ฑ์ ร ุ ่ น K-4986X-ER-0, K-4986X-ER-0 , K-4991X-ER-0, K-18645X-Y-0 Kohler Co. 1082081-X2-A...
- Page 12 ช่ อ งสํ า หรั บ ท่ อ นํ �าออก (เส้ น ผ่ า ศู น ย์ ก ลางด้ า นใน ควรใหญ่ ก ว่ า 25 มม.) ตํ า แหน่ ง ติ ด ตั � งฟลั ช วาล์ ว ข้ อ ต่ อ ≈80 ≈140 1082081-X2-A Kohler Co.
- Page 13 ข ้ อ ส ั ง เกต : อย ่ า ข ั น สกร ู แ น ่ น เก ิ น ไปไม ่ เ ช ่ น น ั ้ นแผงย ึ ด อาจเส ี ย หายได ้ แผงยึ ด ชุ ด แผงยึ ด สกรู Kohler Co. 1082081-X2-A...
- Page 14 ต่ อ เข้ า กั บ ต่ อ เข้ า กั บ เซ็ น เซอร์ แหล่ ง จ่ า ยไฟ AC ขั � วต่ อ สายไฟ DC ขั � วต่ อ โซลิ น อยด์ ว าล์ ว 1082081-X2-A Kohler Co.
- Page 15 ก. สวมถุ ง มื อ ก่ อ นถอดแยกชิ ้นส่ ว นเพื ่ อ ป ้ องกั น ไม่ ใ ห้ ฝ าครอบ ได้ ร ั บ ความเสี ย หาย ข. ปรั บ ต� า แหน่ ง ฝาครอบโดยให้ ต ั ว อั ก ษร KOHLER อยู ่ ด ้ า นล่ า ง สกรู ย าวขนาด M4 x 50 ข้...
- Page 16 2. ท� า ความสะอาดวาล์ ว และไดอะแฟรมด้ ว ยแปรง ไฟแสดงสถานะ 1. ไฟฟ ้ าดั บ (AC) 1. ตรวจสอบแหล่ ง จ่ า ยไฟ แบตเตอรี ่ ก ะพริ บ และ ผลิ ต ภั ณ ฑ์ ไ ม่ ช � า ระล้ า ง 1082081-X2-A Kohler Co.
