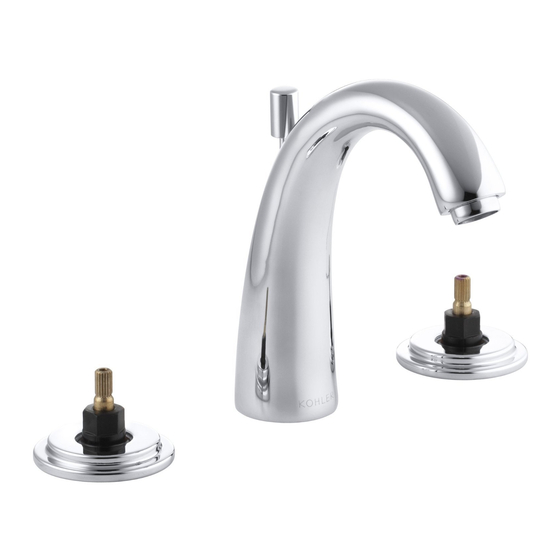

Kohler Taboret K-8215 Homeowner's Manual

Widespread lavatory faucet
Hide thumbs Also See for Taboret K-8215:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Homeowners Guide
Widespread Lavatory Faucet
K-8215
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page "Français-1"
Español, página "Español-1"
116444-5-A

Advertisement

loading

Related Manuals for Kohler Taboret K-8215

Summary of Contents for Kohler Taboret K-8215

  • Page 1 Homeowners Guide Widespread Lavatory Faucet K-8215 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 116444-5-A...

  • Page 2: Care And Cleaning

    Like anything of lasting quality, Kohler faucets and fittings require a certain amount of periodic care to preserve their lustrous finish. Clean your new Kohler faucet and fittings with a mild soap, rinse thoroughly with warm water and dry with a clean, soft cloth. The ideal cleaning technique is to always blot dry any water from metal surfaces.

  • Page 3: Service Parts

    Coupling Nut 78868 Wrench (VR) 79475** 78527** (VR) 1002165** (Mexico) 34274 73151-A Spout Washer 77950 Hose O-Ring 73677 Washer 33505 73262 Washer 73261 Gasket 20960 O-Ring 73231 73233 VR=Vandal-Resistant **Finish/color code must be specified when ordering. Service Parts Kohler Co. 116444-5-A...
  • Page 4 57329** Handle 57332** (Cold) 57333** (Hot) Handle 20926 Screw 57338 Adapter 31491 Screw (With Toothed Lock Washer) 77721-A (Red) 77721-B (Blue) Ring 57339** Bonnet 42685 Spline Adapter 78125 Spline Adapter **Finish/color code must be specified when ordering. 116444-5-A Kohler Co.
  • Page 5 Washer) Screw Plug Button 57084 (Red) 57086** 33993 57085 (Blue) Endpiece O-Ring Ring 55433 54931 42669** Screw Lock Washer Skirt 33993 O-Ring 57314** Endpiece 42685 Spline 42682 Adapter Spline Adapter **Finish/color code must be specified when ordering. Kohler Co. 116444-5-A...
  • Page 6 57084 (Red) 57085 (Blue) Ring 57081** 33993 Centerpiece O-Ring 56092** 55431 Endpiece Screw 55433 Lock Washer 42669** 31491 Skirt 42682 Screw (With Spline Adapter Toothed Lock Washer) 42685 Spline Adapter **Finish/color code must be specified when ordering. 116444-5-A Kohler Co.
  • Page 7 78072** Drain 78172** Stopper 78063 Seal 78084** Flange 78176 Screw 78175 78087 Link Gasket 78057 Washer 78177 Clip 78090** 78091** 78058 Washer 78092** 78085** Body 78089 Seal 78086** Tailpiece **Finish/color code must be specified when ordering. Kohler Co. 116444-5-A...
  • Page 8 Link 57966 Gasket 40228 Spring Clip 40238 38745 Washer Wave Washer 57403** 40076 41312** Lever & Ball 38744 Friction Washer 74410** Drain Body 38744 Friction Washer 34917 41640** Washer Tailpiece **Finish/color code must be specified when ordering. 116444-5-A Kohler Co.
  • Page 9 1037021** (Plastic) 1037022** (Metal) 1025656 Stopper O-Ring 1037346 Screw 1025650 Seal 1036932** Trim Ring 1025678 1035564 Washer Link 1035348** 40228 Clip 1037390 1025639** 1025645** Body 1030925 1025642 Washer Washer 1036351** Tailpiece **Finish/color code must be specified when ordering. Kohler Co. 116444-5-A...
  • Page 10 *If the faucet should leak or drip during normal use, Kohler will, free of charge, mail to the purchaser the cartridge necessary to put the faucet in good working condition.
  • Page 11 It is recommended that at the time of purchase, you verify that all accessories and components are complete in this package. This Kohler product is warranted to be free of defects in material and workmanship for one (1) year from the date of purchase as shown on the invoice or receipt.
  • Page 12 Kohler Co. 3. This warranty does not cover the damages as a result of disaster such as fire or acts of God, including flooding, earthquake, or electric...

  • Page 13: Guide Du Propriétaire

    Robinet de lavabo à large entraxe Merci d’avoir choisi la compagnie Kohler Merci d’avoir choisi la ligne The Bold Look of Kohler. Le travail soigné des artisans de Kohler vous fera apprécier une rare combinaison de performances prouvées et une sophistication gracieuse, qui vous satisferont pour les années à...
  • Page 14 Fantastik Tout ® usage, Spic et Span Pin Liquide, ou Mr.Propre Printemps Senteur ® Fraîche. La non observation de ces instructions de nettoyage pourrait entraîner l’annulation de la garantie Kohler. 116444-5-A Français-2 Kohler Co.

  • Page 15: Pièces De Rechange

    73677 Rondelle 33505 Écrou 73262 73261 Rondelle Joint d'étanchéité 20960 Joint torique 73231 73233 Écrou AV=Anti-Vandalisme **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. Pièces de rechange Kohler Co. Français-3 116444-5-A...
  • Page 16 Vis (avec rondelle frein dentée) 77721-A (Rouge) 77721-B (Bleu) Anneau 57339** Chapeau 42685 Adaptateur à cannelures 78125 Adaptateur à cannelures **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. 116444-5-A Français-4 Kohler Co.
  • Page 17 Rondelle 33993 Jupe de blocage Joint 57314** torique Pièce de raccordement 42685 Adaptateur à 42682 cannelures Adaptateur à cannelures **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. Kohler Co. Français-5 116444-5-A...
  • Page 18 Rondelle de blocage 42669** 31491 Jupe 42682 Adaptateur à cannelures (Avec une rondelle frein dentée) 42685 Adaptateur à cannelures **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. 116444-5-A Français-6 Kohler Co.
  • Page 19 Rondelle 78177 Clip 78090** Écrou 78091** 78058 Tige Rondelle 78092** Écrou 78085** Corps 78089 Étanchéité 78086** Pièce de raccordement **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. Kohler Co. Français-7 116444-5-A...
  • Page 20 Levier de la boulle 38744 Rondelle de 74410** frottement Corps du drain 38744 Rondelle de frottement 34917 41640** Rondelle Pièce de raccordement **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. 116444-5-A Français-8 Kohler Co.
  • Page 21 1035348** 1025678 Clip Écrou Rondelle 1037390** Tige 1025645** Écrou 1030925 1025642 Rondelle Rondelle 1025639** Corps 1036351** Pièce de raccordement **Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande. Kohler Co. Français-9 116444-5-A...
  • Page 22 Garantie limitée à vie pour les E.U. et pour le Canada Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997 ne goutteront pas, et seront sans fuites pendant leur utilisation normale à domicile, aussi longtemps que l’acquéreur initial en soit le propriétaire.
  • Page 23 , les finitions or poli, tous ® les articles contenus dans la section ″Produits relatifs à l’appareil″ du catalogue des prix des robinets Kohler, drains, drains Duostrainer ® Distributeur de savon/lotion et les robinets utilisés dans un environnement commercial sont couverts par la garantie limitée d’un an de Kohler.

  • Page 24: Cuidado Y Limpieza

    Conjunto de grifería para lavabo Gracias por elegir los productos de Kohler Gracias por elegir la línea de productos de The Bold Look of Kohler. La artesanía de Kohler le ofrece una rara combinación de rendimiento comprobado y agraciada elegancia capaces de satisfacer sus exigencias durante muchos años.
  • Page 25 Para todo uso, Spic and Span ® Líquido con fragancia de pino o Mr. Clean con fragancia fresca de ® primavera. El incumplimiento de estas instrucciones de limpieza puede anular las obligaciones establecidas en la garantía de Kohler. Kohler Co. Español-2 116444-5-A...

  • Page 26: Piezas De Repuesto

    73677 (O-Ring) Arandela 33505 Tuerca 73262 Arandela 73261 Empaque 20960 Empaque de anillo (O-Ring) 73231 73233 Tuerca RV= Resistente al vandalismo **Se debe especificar el código del acabado/color con el pedido. Piezas de repuesto 116444-5-A Español-3 Kohler Co.
  • Page 27 20926 Tornillo 57338 Adaptador 31491 Tornillo (con arandela de fijación dentada) 77721-A (Rojo) 77721-B (Azul) Anillo 57339** Base 42685 Adaptador de ranura 78125 Adaptador de ranura **Se debe especificar el código del acabado/color con el pedido. Kohler Co. Español-4 116444-5-A...
  • Page 28 55433 54931 42669** (O-Ring) Arandela Tornillo Base de fijación 33993 Empaque 57314** de anillo Pieza (O-Ring) 42685 terminal Adaptador 42682 de ranura Adaptador de ranura **Se debe especificar el código del acabado/color con el pedido. 116444-5-A Español-5 Kohler Co.
  • Page 29 55431 Pieza terminal (O-Ring) Tornillo 55433 Arandela de fijación 42669** 31491 Base 42682 Tornillo (con Adaptador de ranura arandela de fijación dentada) 42685 Adaptador de ranura **Se debe especificar el código del acabado/color con el pedido. Kohler Co. Español-6 116444-5-A...
  • Page 30 78176 Tornillo 78175 78087 Eslabón Sello 78057 Arandela 78177 Grapa 78090** Tuerca 78091** 78058 Varilla Arandela 78092** Tuerca 78085** Cuerpo 78089 Sello 78086** Tubo de desagüe **Se debe especificar el código del acabado/color con el pedido. 116444-5-A Español-7 Kohler Co.
  • Page 31 57403** 40076 41312** Tuerca Tuerca Varilla y rótula 38744 Arandela de fricción 74410** Cuerpo de desagüe 38744 Arandela de fricción 34917 41640** Arandela Tubo de desagüe **Se debe especificar el código del acabado/color con el pedido. Kohler Co. Español-8 116444-5-A...
  • Page 32 1025650 1035564 1036932** Sello Eslabón Brida 40228 1035348** 1025678 Grapa Tuerca Arandela 1037390** Varilla 1025645** Tuerca 1030925 1025642 Arandela Arandela 1025639** Cuerpo 1036351** Tubo de desagüe **Se debe especificar el código del acabado/color con el pedido. 116444-5-A Español-9 Kohler Co.
  • Page 33 Garantía limitada de por vida - Estados Unidos y Canadá Kohler Co. garantiza que la grifería fabricada después del 1 de enero de 1997 estará libre de problemas de fugas y goteo durante el uso normal residencial, siempre y cuando el comprador original sea el usuario del producto.
  • Page 34 Precios de la Grifería KOHLER, desagües, coladores de fregadero Duostrainer , dispensadores de jabón y loción, y grifería de uso ® comercial están cubiertos por la garantía limitada de un año de Kohler. Garantía de un año — México México solamente KOHLER CO.
  • Page 35 Para obtener una lista de distribuidores cerca de usted y así hacer valer sus derechos bajo esta garantía, llame al 001-877-680-1310. KOHLER CO., KOHLER, WI 53044 U.S.A. IMPORTADOR: INTERNACIONAL DE CERÁMICA, S.A. DE C.V. AV. CARLOS PACHECO NO. 7200 CHIHUAHUA, CHIH., MÉXICO C.P.
  • Page 36 USA: 1-800-4-KOHLER Canada: 1-800-964-5590 México: 001-877-680-1310 kohler.com ©2004 Kohler Co. 116444-5-A...

This manual is also suitable for:

Taboret k-8215-k
