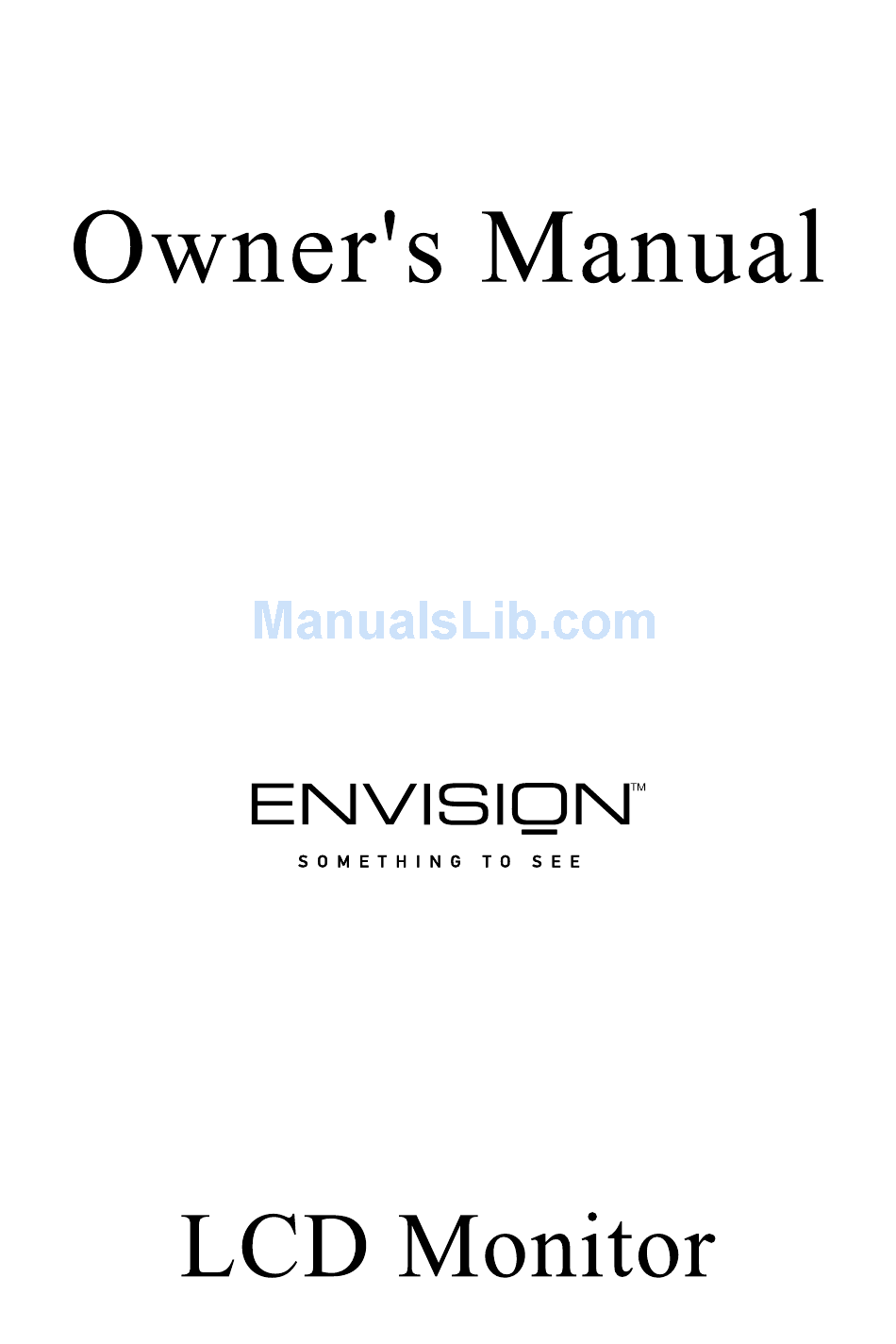

  • Page 1 G218a1...

  • Page 2: Operation Instructions

    Operation Instructions Thank you for purchasing this monitor, a high-resolution multi-scan color monitor. Please read this guide thoroughly before installation. FCC RADIO FREQUENCY INTERFERENCE STATEMENT WARNING: (FOR FCC CERTIFIED MODELS) This monitor has been tested and found compliant with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.

  • Page 3: Table Of Contents

    Content Safety Precautions...1 First Setup ...2 Quick Installation...2-5 Rear View of the Product ... 6 Front View of the Product ... 6 Using On Screen Display (OSD) Functions ...7-9 Supporting Timing Modes ...10 Technical Information...11 Care and Maintenance...12 Troubleshooting ...12...

  • Page 4: Safety Precautions

    Safety Precautions This monitor is manufactured and tested on a ground principle that a user’s safety comes first. However, improper use or installation may result danger to the monitor as well as to the user. Carefully go over the following WARNINGS before installation and keep this guide handy.

  • Page 5: First Setup

    First Setup Congratulation for purchasing this monitor of high performance! This monitor comes with the following accessories: Power Cable D-Sub Cable (15 pin) DVI Cable (24 pin) Audio Cable User’s Guide Quick Start Guide Warranty Documents Quick Installation Installing & Removing the Base Install Remove...
  • Page 6 Preparing To Install The Optional Wall Mount Arm (Not Included) This monitor can be attached to a wall mounting arm you can purchase separately. Turn the power OFF then dis-connect the cables from the monitor before performing the procedure below. Lay the monitor face down on a soft surface. 1.
  • Page 7 Attaching The Optional Wall Mount Arm (not supplied Follow these steps to finish installing the wall mounting arm: 1. Place the wall mounting arm onto the back of the monitor. Line up the holes of the arm with the holes in the back of the monitor. 2.

  • Page 8: Connecting The Monitor

    Connecting the Monitor 1. Connect Power Cable Connect the power cable to the back of the monitor. Plug the power cable to a nearby power outlet. 2. Connect Analog video cable (D-Sub cable) Make sure both monitor and computer are powered OFF. Connect the video cable ( D-Sub cable) to the computer, then to the monitor.

  • Page 9: Rear View Of The Product

    Rear View of the Product ➐ ➐ POWER INPUT ➑ AUDIO INPUT Front View of the Product ➊ OSD TURN ON/OFF ➋ SCROLL DOWN/DECREASE ➌ SCROLL UP/INCREASE ➑ ➒ ➓ ➒ DVI INPUT (DVI 24 PIN) ➓ VGA INPUT (D-SUB 15 PIN) ➊...

  • Page 10: Using On Screen Display (Osd) Functions

    Using On Screen Display (OSD) Functions Display main menu. Exit from OSD menu. Auto adjust the image when not in main menu. Confirm the selection. Select the desired item when in OSD menu. When not in OSD menu, it is to immediately activate Contrast/ Brightness.

  • Page 11: Osd Functions

    OSD Functions Auto Image Adjust : Phase (Fine Tune) and Clock (H. Size) of the screen. Available in Analog mode only. Adjust the foreground white level of screen image. Contrast : : increase contrast, Brightness : Adjust the luminance of the video. : increase brightness, Select Analog (D-sub) or Digital (DVI) Input Input Select :...
  • Page 12 Fine Tune : Adjust the delay time of data and clock. Press ▼ or ▲to adjust to your preference. Sharpness : Adjust the clarity of a non-WSXGA (1680x1050) signal with ▼ or ▲ button. Set up Language Select, Resolution Notice, OSD Position, Setup Menu : OSD Time Out, and OSD Background.

  • Page 13: Supported Timing Modes

    Supported Timing Modes VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA Warning : Do not set the graphic card in your computer to exceed these maximum refresh rates. Doing so may result in permanent damage to your monitor. 720 x 400 @ 70Hz 640 x 480 @ 60Hz 640 x 480 @ 67Hz...

  • Page 14: Technical Information

    Technical Information Technical Specification LCD Panel 22” Widescreen TFT EPA ENERGY STAR® Off Mode: <1W Power Management Displayable Resolution WSXGA 1680 x 1050 max. Vertical Frequency 60Hz max. Input Signal Analog (D-sub) & Digital (DVI) with HDCP Pixel Dimension 0.282 x 0.282 mm LCD Display Color 16.7M Tilt...

  • Page 15: Care And Maintenance

    Care and Maintenance Care Avoid exposing your monitor directly to sunlight or other heat source. Place your monitor away from the sun to reduce glare. Put your monitor in a well ventilated area. Do not place any heavy objects on top of your monitor. Make certain your monitor is installed in a clean and moisture-free area.
  • Page 16 Instructions d’Utilisation Merci d’avoir acheté ce moniteur couleur multi-scan à haute résolution. Veuillez lire attentivement ce guide avant l’installation. COMMUNIQUE D’AVERTISSEMENT DE LA FCC CONCERNANT LES INTERFERENCE DE FREQUENCE RADIO: (SEULEMENT POUR MODELES CERTIFIE PAR LA FCC) Ce moniteur a été testé et à été trouvé conforme aux limites pour un appareil numérique de Classe B, suivant la partie 15 des règlements de la FCC.
  • Page 17 Précautions de Sécurité...1 Première Installation ...2 Installation Rapide ...2-5 Produit vu de dos ...6 Vue avant du produit...6 Utiliser les fonctions d'affichage d'écran (OSD) ...7-10 Supported des modes minutage ... 11 Informations Technique ...12 Soins et Maintien ...13 En Cas de Problème...13 Contenu...

  • Page 18: Précautions De Sécurité

    Précautions de Sécurité Ce moniteur à été fabriqué et testé à partir du principe que la sécurité de l’utilisateur est primordiale. Néanmoins, l’utilisation ou l’installation incorrecte peut causer un danger à l’appareil aussi bien que à l’utilisateur. Lisez attentivement les AVERTISSEMENTS suivants avant de commencer l’installation et gardez ce guide à...

  • Page 19: Première Installation

    Première Installation Félicitations avec votre achat de ce moniteur de haute performance! Ce moniteur est fourni avec les accessoires suivants : Cordon d’Alimentation. Câble D-Sub (15 broches) Câble DVI (24 broches) Câble Audio. Guide de l’utilisateur. Guide de mise en route rapide Documents de garantie Installation Rapide Installer et retirer la base...
  • Page 20 Préparer l’installation du support mural, en option (non inclus) Cet écran peut être fixé sur un support mural, à acheter séparément. Mettre l’écran hors tension puis débrancher les câbles de l’écran, avant de suivre la procédure ci-dessous. Déposer l’écran, avec la face posée contre une surface douce.
  • Page 21 Fixer le support mural, en option (non inclus) Suivre les étapes pour installer le support mural : 1. Placer le support mural à l’arrière de l’écran. Aligner les trous sur le support et les trous à l'arrière de l'écran. 2. Insérer les 4 vis dans les trous et les serrer. Rebrancher les câbles.
  • Page 22 Connecter le moniteur 1. Connectez le cordon d'alimentation Connectez le cordon d'alimentation au dos du moniteur. Branchez le cordon d’alimentation dans une prise de courant proche. 2. Connecter le câble Analogique vidéo (Câble D-Sub) Assurez-vous qu'à la fois le moniteur et l'ordinateur sont bien SOUS tension. Connectez le câble vidéo (câble D-Sub) de la sortie D-Sub sur l'ordinateur sur l'entrée D-Sub sur le moniteur.

  • Page 23: Produit Vu De Dos

    Produit vu de dos ➐ ➐ ENTREE DU CA ➑ ENTREE AUDIO Vue avant du produit ➊ ACTIVER/QUITTER OSD ➋ DEFILER VERS LE BAS/ DIMINUER ➌ DEFILER VERS LE HAUT/ AUGMENTER ➑ ➒ ➓ ➒ ENTREE DVI (DVI 24 BROCHES) ➓...

  • Page 24: Utiliser Les Fonctions D'affichage D'écran (Osd)

    Utiliser les fonctions d'affichage d'écran (OSD) Afficher le menu principal. Quitter le menu OSD. Ajuster automatiquement l'image en dehors du menu principal. Confirmer la sélection. Sélectionnez l'élément désiré quand vous êtes dans le menu OSD. Quand vous n'êtes pas dans le menu OSD, cela permet d'activer immédiatement le Contraste/Luminosité.
  • Page 25 Fonctions OSD Réglage automatique (Auto Image Adjust) : la position horizontale, la position verticale, la phase(accord fin) et l'horloge (taille H). Disponible en mode Analogique uniquement. Contraste (Contrast) : l'image de l'écran. : augmenter le contraste, Luminosité (Brightness) : : augmenter la luminosité, Entrée (Input Select) : (D-sub) ou numérique (DVI) R glage audio (Audio Adjust) :...
  • Page 26 Taille Horiontale (Horizontal Size) : : diminue la largeur de l'image de l'écran, l'image de l'écran. Position H./V. (H./V. Position) : verticale de la vidéo. Position H. : : Déplace l'écran vers la droite, la gauche. Position V. : : déplace l'écran vers le haut, bas.
  • Page 27 Interruption OSD (OSD Time Out) : Pour désactiver automatiquement l'affichage d'écran (OSD) après une durée prédéfinie. Vous permet d’activer ou de Arrière plan OSD (OSD Background) : désactiver l’arrière plan à l’écran. Rappel de mémoire (Memory Recall) : Pour rétablir les paramètres d'usine pour les contrôles vidéo &...

  • Page 28: Supported Des Modes Minutage

    Supported des modes minutage VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA VESA Avertissement : Ne réglez pas la carte graphique de votre ordinateur en dépassant ces taux de rafraîchissement maximaux. Si vous le faites, cela va irrémédiablement détériorer votre moniteur.

  • Page 29: Informations Technique

    Informations Technique Spécifications Techniques Panneau LCD 22” Grand écran TFT Mode Désactivé EPA ENERGY STAR® : <1W Gestion de Courant Résolution Affichable WSXGA 1680 x 1050 max. Fréquence Verticale maximale de 60Hz. Signal d'entrée Analogique (D-sub) et numérique (DVI) avec HDCP Dimension des Pixels 0.282 x 0.282 mm Couleur de l’affichage...

  • Page 30: Soins Et Maintien

    Soins et Maintien Soins Evitez d”exposer le moniteur directement à la lumière du soleil ou à une autre source de chaleur. Placez votre moniteur détourné du soleil pour éviter des reflets. Placez votre moniteur dans un emplacement bien ventilé. Ne placez pas d'objets lourds au sommet de votre moniteur. Veillez à...
  • Page 31 Allumé mais pas d ‘affichage à l’écran Vérifiez que le câble vidéo, fourni avec le moniteur soit bien solidement fixé au port de sortie du signal vidéo, situé à l’arrière de l’ordinateur. Sinon, fixé le convenablement. Ajustez la clarté. Couleurs incorrectes ou anormales Si une des couleurs manque (rouge, vert, bleu), contrôlez le câble vidéo pour vous assurez qu’il soit bien correctement connecté.
  • Page 32 Instrucciones de operación Gracias por comprar este monitor, un monitor color multi-scan de alta resolución. Por favor lea esta guía minuciosamente antes de hacer la instalación. ACUERDO DE INTERFERENCIA DE RADIO FRECUENCIA PARA FCC ADVERTENCIA: (PARA MODELOS CERTIFICADOS COMO FCC) Este monitor ha sido probado y encontrado en regla con los límites para la clase B de mecanismos digitales, en conformidad con la parte 15 de las Reglas FCC.
  • Page 33 Contenido Precauciones de Seguridad ... 1 Primera Configuración ... 2 Rápida Instalación ... 2-5 Vista Trasera del Producto ... 6 Vista Frontal del Producto... 6 Usar las Funciones de la Muestra En Pantalla (OSD) ...7-10 Tiempos Soportado...10 Información Técnica...11 Mantenimiento y Cuidado ...12 Solución de Problemas ...12...

  • Page 34: Precauciones De Seguridad

    Precauciones de Seguridad Este monitor ha sido manufacturado y probado bajo el principio de que la seguridad del usuario es lo primero. Sin embargo, el uso o la instalación impropia puede resultar de peligro para el monitor tanto como para el usuario.

  • Page 35: Primera Configuración

    Primera Configuración Gracias por comprar este monitor de alto rendimiento! Este monitor viene con los siguientes accesorios: Cable toma de corriente. Cable VGA (15 pin D-Sub) Cable DVI (24 pin DVI) Cable Audio. Guía de usuario. Guía Rápida Documentos de Garantía Rápida Instalación Instalar &...
  • Page 36 Preparación para instalar el brazo de montaje de pared opcional (no incluido) Este monitor puede ser colocado en un brazo de montaje de pared adquirido por separado. Apague y luego desconecte los cables del monitor antes de realizar el procedimiento que aparece más adelante. Coloque el monitor hacia abajo sobre una superficie suave.
  • Page 37 Colocación del brazo de montaje de pared opcional (no incluido) Siga los pasos que aparecen a continuación para finalizar la instalación del brazo de montaje de pared: 1. Coloque el brazo de montaje de pared en la parte trasera del monitor. Haga coincidir los orificios del brazo con los orificios de la parte trasera del monitor.
  • Page 38 1. Conecte el cable de toma de corriente Enchufe el cable que toma la corriente a un toma corriente y después al monitor 2. Conectar el cable de vídeo (cable D-Sub) Asegúrese de que tanto el monitor como el equipo están APAGADOS. Conecte el cable de vídeo (cable D-Sub) entre la salida D-Sub del equipo y la entrada D-Sub del monitor.

  • Page 39: Vista Trasera Del Producto

    Vista Trasera del Producto ➐ ➐ ENTRADA AC ➑ ENTRADA DE SONIDO Vista Frontal del Producto ➊ ACTIVAR/SALIR OSD ➋ DESPLAZAR ABAJO/DISMINUIR ➌ DESPLAZAR ARRIBA/AUMENTAR ➑ ➒ ➓ ➒ ENTRADA DVI (24 PIN DVI) ➓ ENTRADA VGA (15 PIN D-SUB) ➊...

  • Page 40: Usar Las Funciones De La Muestra En Pantalla (Osd)

    Usar las Funciones de la Muestra En Pantalla (OSD) Muestra el menú principal. Sale del menú OSD. Autoajusta la imagen cuando no está en el menú principal. Confirma la selección. Selecciona el ítem deseado cuando se encuentra en el menú OSD. Cuando no está...
  • Page 41 Funciones de OSD Ajuste autom tico (Auto Image Adjust) : á posición horizontal, posición vertical, fase (ajuste fino) y reloj (Tamaño-H). Disponible solamente en el modo Analógico. Contraste (Contrast) : pantalla. : aumentar contraste, Brillo (Brightness) : : aumenta el brillo, Seleccionar entrada(Input Select) : la señal cambiará...
  • Page 42 anchura de la imagen en panalla. Posición H./V. (H./V. Position) : vertical del video. Posición H : : mueve la pantalla a la derecha, la izquierda. Posición V : : mueve la pantalla hacia arriba, hacia abajo. Sintonizar (Fine Tune) : Para ajustar el retardo temporal.

  • Page 43: Tiempos Soportado

    Visualizaci n de OSD (OSD Background) : ó presentación en pantalla. Restituir Memoria (Memory Recall) : de fábrica de vuelta para los controles de Vídeo & Audio. Oprima el botón 2 para seleccionar la opción de menú Memoria. Tiempos Soportado VESA VESA VESA...

  • Page 44: Información Técnica

    Información Técnica Especificaciones Técnicas Panel LCD 22” Pantalla Ancha TFT Modo Apagado de EPA ENERGY STAR®: <1W Administración de energía Resolución WSXGA máximo 1680 x 1050. Frecuencia Vertical Visualizable máxima 60Hz. Señal de Entrada Analógica (D-sub) & Digital (DVI) con HDCP Dimensión de Píxel 0.282 x 0.282 mm Visualización del...

  • Page 45: Mantenimiento Y Cuidado

    Mantenimiento y Cuidado Cuidado Evite exponer el monitor directamente a la luz del sol o otra fuente de calor. Coloque su monitor lejos del sol para reducir el deslumbramiento. No coloque objetos pesados encima de su monitor. Asegúrese de que el monitor esté instalado en un área limpia y libre de humedad.
  • Page 46 Si algún color (rojo, verde, azul) están faltando, revise el cable de video para asegurarse que este está bien conectado. Pins sueltos o quebrados en el cable conector podrían causar una conexión impropia o deficiente. Conecte el monitor a otra computadora.
