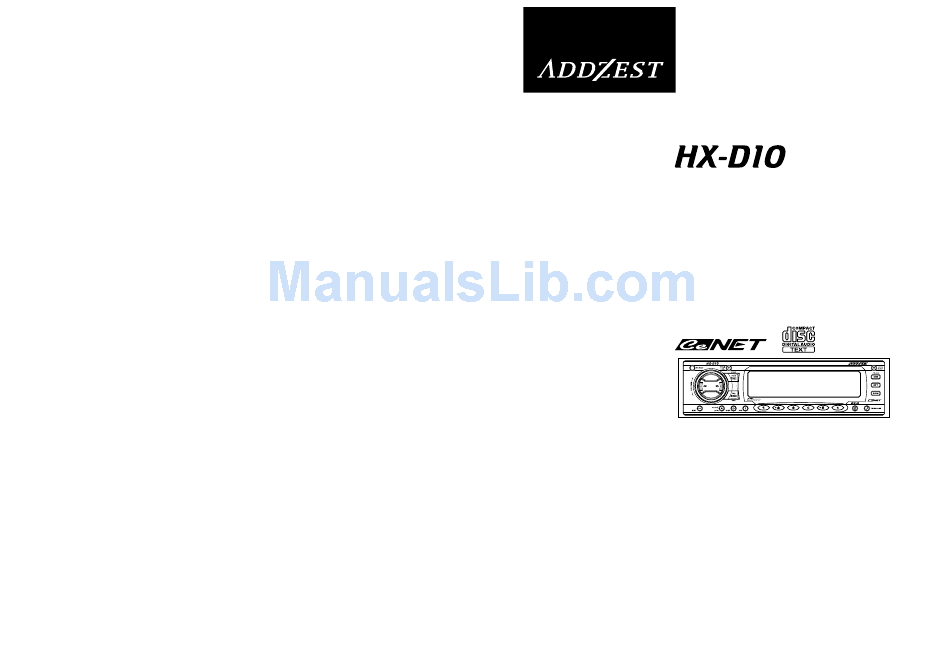

Owner's Manual
CD/MD/DSP/EQ/AV/TEL-LINK コントロール ,
AM/FM チューナー付 CD デッキ
取扱説明書
このたびは、 アゼスト商品をお買い求めいただきま
して、 まことにありがとうございました。
●安全 に正しく ご利用 いただ くため、 ご使 用前にこ の
「取扱説明書」 をよくお読みのうえ、 正しくお使いくだ
さい。
●保証書 （別添） はお買い求めの販売店で記入いたしま
すので、 内容をよくご確認のうえ、 この取扱説明書と
ともに大切に保管してください。
●こ の 取 扱 説 明 書 に は 、 本 機 で 操 作 す る C D チ ェ ン
ジャーおよびMDチェンジャーの操作説明も含まれて
います。 CDチェンジャーおよびMDチェンジャーの
取扱説明書には、 操作説明は記載されておりません。
Advertisement
Table of Contents
Related Manuals for Clarion LIMITED HX-D10
![Car Receiver Clarion ] DXZ715 Owner's Manual](http://static.manualslib.com/public/img/no_image_60x60.svg)
Summary of Contents for Clarion LIMITED HX-D10
- Page 1 CD/MD/DSP/EQ/AV/TEL-LINK コントロール , AM/FM チューナー付 CD デッキ 取扱説明書 このたびは、 アゼスト商品をお買い求めいただきま して、 まことにありがとうございました。 ●安全 に正しく ご利用 いただ くため、 ご使 用前にこ の 「取扱説明書」 をよくお読みのうえ、 正しくお使いくだ さい。 ●保証書 （別添） はお買い求めの販売店で記入いたしま すので、 内容をよくご確認のうえ、 この取扱説明書と ともに大切に保管してください。 ●こ の 取 扱 説 明 書 に は 、 本 機 で 操 作 す る C D チ ェ ン ジャーおよびMDチェンジャーの操作説明も含まれて...
-
Page 2: Table Of Contents
目 次 はじめに ご使用の前に知っておいていただきたいご注意を説明しています。 主な特長 ... 6 ご使用の前に ... 8 安全に正しく お使いいただく ために ... 8 安全上のご注意 ... 9 本体のお手入れについて ... 12 ディ スプレイ について ... 12 液晶画面について ... 12 エラー表示について ... 12 スロープコンソールについて ... 12 DCP部の取扱いについて ... 12 CDの演奏について ... 13 CDについて... - Page 3 目 次 外部機器の操作 本機とパワーアンプおよびスピーカーの他に、 別販品のCDチェンジャーやMDチェンジャー等を接続 したときにお楽しみいただける機能を説明しています。 ■CD/MDチェンジャーを操作する チェ ンジャーモー ドを選ぶ ... 57 聴きたいCD(またはMD)を選ぶ ... 58 曲を選ぶ ... 58 早送り/早戻しする ... 58 演奏を止める （一時停止) ... 59 最初の曲から聴く （ ト ッ プ機能）... 59 聴きたい曲を探す （スキャ ン演奏） ... 59 聴きたいCD(またはMD)を探す （ディ スクスキャ ン演奏） ... 59 1曲を繰り返し聴く...
-
Page 4: 主な特長
・ 高音質キャパシター採用 ・ 音質劣化を防ぐ銅メ ッキシャーシを採用 ■4Vハイボル トアウ トプッ ト （RCA出力) ・ ノイズに強い4Vハイボル トアウ トプッ ト採用 ■携帯用オーディオ入力機能(AUX入力) ・ ポータブルCD/MD等が接続できるAUX入力端子(RCA)を装備 ■ (Clarion Entertainment Network ： シーイー ネッ ト)結線対応 ・ 外部機器との結線に 器接続時の中継BOXが不要になりま した。 ・ MDデッキをセンターユニッ ト(本機)から操作できるデッキコン ト ロール機能 ・ CDチェンジャーおよびMDチェンジャーを合計2台まで接続および操作で きるチェンジャーコン トロール機能 ■ラジオチューナー部... -
Page 5: ご使用の前に
ご使用の前に 安全に正しくお使いいただくために 絵表示について この取扱説明書の表示では、 製品を安全に正しくお使いいただき、 あなたや他の 人々への危害や財産への損害を未然に防止するために、 いろいろな絵表示をしてい ます。 その表示と意味は次のようになっています。 内容をよく理解してから本文を お読みください。 警 告 この表示を無視して、 誤った取り扱 この表示を無視して、誤った取り いをすると、 人が死亡または重傷を 扱いをすると、人が傷害を負う可 負う可能性が想定される内容を示し 能性が想定される内容および物的 ています。 損害のみの発生が想定される内容 を示しています。 絵表示の例 記号は警告・注意を促す内容があることを告げるものです。 図の中には具体的な注意内容（左図の場合は指はさまれ注意）が描 かれています。 記号は禁止の行為であることを告げるものです。 図の中には具体的な禁止内容（左図の場合は分解禁止）が描かれて います。 記号は行為を強制したり指示する内容を告げるものです。 ●安全のため、ご使用の前に「取扱説明書」をよくお読みのうえ、正しくお使い ください。 ●お読みになったあとはいつでも見られる所 （グローブボックスなど） に必ず保管 してください。 HX-D10 安全上のご注意... - Page 6 ご使用の前に 警 告 ● ヒュ ーズ を交 換す ると きは 、 必ず 規定 容量 の ヒューズを使用する ・ ・ ・ 規定容量を超えるヒューズを使用すると、 火災の原因となり ます。 ●本機の取り付け及び取り付けの変更は、 安全のた め、 必ずお買い求めの販売店または最寄りの弊 社修理相談窓口に依頼する ・ ・ ・ 専門技術と経験が必要です。 HX-D10 注 意 ●運転中の音量は、 車外の音が聞こえる程度で使用 する ・ ・ ・ 車外の音が聞こえない状態で運転すると、...
-
Page 7: 本体のお手入れについて
ご使用の前に 本体のお手入れについて スロープコンソールについて ●スロープコンソールは閉じた状態で使用してく ●本機をお手入れするときには、 やわらかい乾いた 布で軽く ふいてく ださい。 汚れがひどいときは、 水 ださい。 で薄めた中性洗剤をやわらかい布につけて軽く ●本機を長時間使用しないときや、車側のエンジ ふきとり 、 乾いた布で仕上げてく ださい。 ンキーをO F F にする場合は、安全のためス ロープコンソールを閉じた状態にしてくださ い。 ●スロープコンソールが完全に閉じる前に、ブ レーキ音が出ることがありますが、これは安全 機構上の動作音のためで、故障ではありませ 注 意 ん。 ●スロープコンソールの開閉時に無理な操作や異 樹脂加工部に、 ベンジンやシ 自動車用ク リ ーナーなどは使 常な使用をしないでください。 ンナーなどの溶剤を使用し 用しないでく ださい。 変質し ●車側のアクセサリー電源が切れた状態でスロー... -
Page 8: 本体部
各部の名称とはたらき 本体部 リリースボタン ・DCPを外します。 タイトルボタン ・ラジオ/TV局の名称や、CDモード やCDチェンジャーモード時のディ スクタイトルの入力/削除、MDチ ェンジャーモード時のタイトルス クロールなどに使います。 ・押し続けて各種の設定や調整をす るときに使います。 ロータリーボリューム ・時計方向または反時計方向に回して、 音量を調整します。 ・アジャストモード時には、各種の 設定に使います。 サーチコントロールボタン ・ラジオ/TVモード時は選局に使い ます。 ・CDモード時やCD/MDチェンジャ ーモード時には選曲に使います。 押し続けると早送り/早戻しを行い ます。 ファンクションボタン ・電源を入れ、各モードに切り換えます。 電源を切るときは押し続け(約1秒間) ます。 ・電話モード時には通話を開始します。 バンドボタン ・ラジオ/TVモード時は、バンドを 切り換えます。また、押し続け(約 1秒間)て自動選局か手動選局に切 り換えます。 ・CDモード時は最初の曲を演奏しま ∼ す。 (トップ機能) ・CD/MDチェンジャーモード時は、 ディスクの切り換えに使います。 (ディスクアップ機能) ・電話モード時には通話を終了します。... -
Page 9: システムチェック時のディスプレイ表示
各部の名称とはたらき システムチェック時のディスプレイ表示 ACCをONする （1秒間隔で切替点滅） システムチェックについて 本機に採用されているCeNET方式はシ ステムチェック機能を採用しています。 ディスプレイのシステムチェック表示 システムのチェック は次のようなときに表示されますので、 電源ボタンを2回押して通常モードに 戻してください。 • 本機の取り付け直後に電源を入れたと き • 外部機器を接続または取り外したとき • バッテリー交換等で電源が切れたとき • リセットボタンを押したとき HX-D10 電源ON/OFF時のディスプレイ表示 電源をOFFしたときのモードを表示します。 ファンクション ボタンを押す ファンクションボタン “GODD BY”などのメッセージ を表示して終了します。 ファンクション ボタンを押す (時計表示状態で電源をOFFした場合) ファンクション ボタンを押す ファンクション ボタンを押す モードを切り換える ファンクションボタンを押すたびに、次のように切り換 わります。(以下の表示は一般的な接続例を示します。） ●ラジオモード... -
Page 10: 各種設定/調整時のディスプレイ表示
各部の名称とはたらき 各種設定/調整時のディスプレイ表示 音質/バランス/フェダーを調整する (33∼36ページ) 音質を簡単に設定する(ビートEQ機能) (32ページ) 表示を切り換える （P30ページ） ●時計表示 ●スクリーンセーバー スクリーンセーバー機能が「ON」に設定されているときに、 タイトルまたは時刻を30秒間表示した後、設定されているス クリーンセーバーパターンを表示します。(詳しくは、「スク リーンセーバーを設定する」(51ページ)をご覧ください。) タイトルを入力する （P44ページ） 入力位置点滅 HX-D10 オーディオモード ボタンを押す ミュートボタンを押す ビートEQ ボタンを押す (ラジオモード時の ディスプレイ ボタンを押す チューナーエリアを 「USER TITLE」に タイトルボタンを 設定する ＊ 54ページ 押し続ける(約1秒間) タイトル表示のときに、 タイトルボタンを押す タイトルボタンを押す タイトル ボタンを押す 消音する(ミュート） 点滅します。... -
Page 11: モード別ディスプレイ表示
各部の名称とはたらき モード別ディスプレイ表示 ■各モード共通の表示 ：携帯電話受信信号 レベル表示 (TEL-LINKユニッ ト接続時） :DSP接続時に点灯 ；プロモード ；VSEモード ；P.EQモード ；スタンダードモード ；DSFモード ；G.EQモード :ビートEQ ON時に点灯 タイトル表示部 ・タイトル表示 ・動作モード表示 モード切換時に1秒間表示します。 動作モードに応じて放送局名やディ TUNER ：ラジオモード スクタイトル等を表示します。 具体的表示例は次ページ以降のモー ：CDモード CD A/C-1 ：CDチェンジャーモード ド別表示をご覧ください。 MD A/C-1 ：MDチェンジャーモード ・スクリーンセーバー ：TVモード スクリーンセーバー機能で設定され ：アクセサリーモード たパターンを表示します。 詳細は「スクリーンセーバーを設定 する」(51ページ)をご覧ください。 HX-D10 ■ラジオモード時の表示... - Page 12 各部の名称とはたらき モード別ディスプレイ表示 ■CD/MDチェンジャーモード時(接続時)の表示 演奏トラックNO./演奏時間表示 ：ディスクスキャン/ディスクリピート/ ディスクランダム演奏のときに点灯 ：スキャン演奏のときに点灯 ：リピート演奏のときに点灯 ：ランダム演奏のときに点灯 • タイトル表示選択時に表示 FIRST LOVE ：ユーザータイトル等を表示 NO-TITLE ：CDにおけるユーザータイトル未設定のとき NO-TITLE ：CDテキスト対応でないCD/タイトル入力されていないMD演奏時にトラッ クタイトル表示を選択したとき NO-TITLE ：CDテキスト対応でないCD/タイトル入力されていないMD演奏時にディス クタイトル表示を選択したとき NO-TITLE ：CDテキスト対応でないCD演奏時にアーティスト表示を選択したとき • 選曲切換時に表示(約2秒間） Tr-SCAN ：スキャン演奏選択時 DISC-SCAN Tr-REPEAT ：リピート演奏選択時 DISC-REPEAT Tr-RANDOM ：ランダム演奏選択時 DISC-RANDOM ：ディスクランダム演奏選択時 • その他の表示 NO DISC ：ディスクがないとき...
-
Page 13: リモコン （Rcb-147） の使いかた
各部の名称とはたらき リモコン （RCB-147） の使いかた モードを選ぶ ファンクションボタン ●電源が入ります。また、押すたびにモードが切り換 わります。 ラジオ CD (MDデッキ) (CDチェンジャー) (TV) (MDチェンジャー) ●押し続ける(1秒間)と、電源が切れます。ミ 音量を調節する ボリユーム ジョイスティックを上 または下 に押す 選曲する/選局する サーチ ジョイスティックを左 または右 に押す ●押した回数だけ先の曲、または前の曲を演奏します。 押し続ける(約1秒間)と、早送り/早戻しをします。 (CDモード、CD/MDチェンジャーモード時) ●プリセットチャンネルをアップ/ダウンします。 (ラジオ/TVモード時) 最初の曲から演奏する/バンドを切り換える バンドボタン ●最初の曲から演奏します。(CDモード時) ●受信バンドを切り換えます。(ラジオ/TVモード時) 次のCD(またはMD)を演奏する バンドボタン ●次のCD(またはMD)を演奏します。(CD/MDチェ ンジャーモード時) HX-D10 ■電池の入れかた リモコンを裏返して、矢印の方向 にカバーをスライドさせます。 付属のリチウム電池(CR2032)を + 表示を上にして入れ、カバーを 閉めます。... -
Page 14: 別販リモコン （Rcb-130） の使いかた
各部の名称とはたらき 別販リモコン （RCB-130） の使いかた モードを選ぶ ファンクションボタン ●電源が入ります。また、押すたびにモードが切り換 わります。 ラジオ CD (MDデッキ) (CDチェンジャー) (TV) (MDチェンジャー) ●押し続ける(1秒間)と、電源が切れます。ミ 音量を調節する (ボリユーム)ボタン 音を消す ミュートボタン ●ミュート(消音)機能をON/OFFします。 ISRメモリーを呼出す ISRボタン ●ISRにすぐ聴きたい放送局をメモリーするには、 ISRボタンを押し続けます(約2秒間)。 ●元のモードに戻すには、もう1度ISRボタンを押し ます。 曲を探す/放送局をプリセットする スキャンボタン ●スキャン演奏します。 (CDモード、CD/MDチェンジャーモード時) ●押し続ける(約1秒間)と、チェンジャー内の全ディ スクの1曲目をディスクスキャン演奏します。 (CD/MDチェンジャーモード時) ●プリセットした放送局を確かめられます。 （ プリセッ トスキャン、ラジオ/TVモード時） ●また、押し続ける(約2秒間)と放送局を自動的にメモ リーします。(オートストア、ラジオ/TVモード時) ●解除するときは、... -
Page 15: 電源を入れる
基本の操作 ロータリーボリューム ファンクションボタン リリースボタン オーディオモードボタン DCPの取り外しかた DCPの取り付けかた DCPについて… DCPの右側を本機に差し込む このコントロールパネルは盗難防止用に取り DCPの左側を本機に差し込む 外すことができます。 車から離れるときは、DCPをお持ちになるこ とをおすすめします。 ファンクションボタンを押し続けて(約 1秒間)、 電源を切る DCPの左端中央部(イラストの矢印部) リリースボタンを深く押す を、 カチッと音がするまで押す →DCPの左端が本体から外れます。 DCPを手前に取り外す HX-D10 電源を入れる システムチェックついて… 本機は、結線を終えてから最初に電源を入れ たときのみ接続機器の確認を行います。電源 を 入 れ る と デ ィ ス プ レ イ に “ S Y S T E M CHECK ”... -
Page 16: 表示を切り換える
基本の操作 タイトルボタン サーチコントロールボタン プレイ/ポーズボタン ディスプレイボタン ロータリーボリューム 表示を切り換える ディスプレイボタンを押して、 表示を選ぶ →押すたびに、 次のように切り換わります。 タイトル表示 （CDモード / CD/MDチェンジャーモード） ユーザータイトル (CDのみ) （ラジオ/TV モード） トラックタイトル (MD,CDテキストのみ) 時計表示 選局/選曲等の ボタンを押す スクリーンセーバー スクリーンセーバー機能が「ON」に設定されているときに、 タイトルまたは時刻を30秒間表示した後、設定されているス クリーンセーバーパターンを表示します。詳しくは51ページ をご覧ください。 HX-D10 時刻を合わせる 時計表示について… 本機は、車のエンジン作動時 （ACC ON時） に 時計を表示します。 時計は12時間表示です。 ・ナビゲーション接続時は、時刻データがナ タイトルボタンを押し続ける （約1秒 間）... -
Page 17: 音質を簡単に設定する （ビートEq機能
基本の操作 ロータリーボリューム オーディオモードボタン 音質を簡単に設定する （ビートEQ機能） ビートEQ機能について… 本機は、3種類の音質効果をメモリーしてあり ます。お好みの音質を設定してお楽しみくだ さい。 ・ BASS BOOST ：低音を重視したサウンド ・ IMPACT ：低音と高音を強調したサ ウンド ・ EXCITE ：低音と高音を更に強調し たサウンド ※初期設定は 「 USER CUSTOM 」 です。 ご注意 ･ビートEQをONに設定すると、 トーンバイパ スの設定、 バス、 ミッドおよびトレブルの調 整ができなくなります。 ･別販のDSP(DPH910)を接続したときは 「G.EQの操作」 (69ページ)で調整してくだ さい。 ビートEQボタンを押す →タイトル表示部に 「 USER CUSTOM 」 が表示さ れます。... -
Page 18: トーンバイパスを設定する
基本の操作 ロータリーボリューム サーチコントロール ボタン オーディオモードボタン トーンバイパスを設定する 音質を調整する(バス/ミッド/トレブル） トーンバイパスについて… トーンバイパスは、トーン(バスやトレブル)機 能を無効にする機能です。 ビートEQボタンを押して、 ｢ TONE BYPASS 」 を選ぶ ビートEQボタンを押して、 ｢ USER CUSTOM 」 を選ぶ →ボタンを押すたびに、次のように切り換わ ります。 ユーザーカスタム( USER CUSTOM ) オーディオモードボタンを押して、 調整 項目( 「 BASS GAIN トーンバイパス( TONE BYPASS ) バスブースト( 1BASS BOOST ) インパクト( 2IMPACT ) →オーディオモードボタン押すたびに、... -
Page 19: バランス/フェダーを調整する
基本の操作 タイトルボタン ロータリーボリューム オーディオモードボタン ディスプレイボタン バランス/フェダーを調整する 別販のDSP(DPH910)を接続したときは、 ロータリーボリュームを時計方向また 「DSFの操作」 (65ページ)で調整してくださ は反時計方向に回して調整する い。 ■バランスの調整(左右のスピーカ音量) オ ー デ ィ オ モ ー ド ボ タ ン を 押 し て 、 「 BALANCE 」 または 「 FADER 」 を選ぶ →押すたびに、次のように切り換わります。 ノンフェダー出力調整( NON-FAD VOL ) ビートEQの設定で表示が変わります。... -
Page 20: ラジオモー ドを選ぶ
ラジオを聴く サーチコントロールボタン ファンクションボタン バンドボタン ダイレクトボタン ラジオモードを選ぶ 自動選局する （シーク選局） ファンクションボタンを押して、 ラジオモー 「 ドを選ぶ ンドボタンを押し続ける （約1秒間） →ファンクションボタンを押すたびに、 モードが切 →ディスプレイの 「 り換わります。 （ 接続していない機器のモードは 選局ができます。 表示しません） ラジオ (MDデッキ) サーチコントロールボタンの は (CDチェンジャー) AUX (TV) (MDチェンジャー) ご注意 ・ 受信地域内の放送局名を表示させたい場合 は、 ｢チューナーエリアを設定する」 (54ペー ジ)で、... -
Page 21: 放送を確かめる （プリ セ ッ ト スキャ ン
ラジオを聴く ISRボタン 放送を確かめる （プリセットスキャン） 特定の放送局をすぐに選局する （ISR機能） プリセットスキャンについて… プリセットスキャンは、プリセットボタンに メモリーされている放送局を順に受信しま す。 スキャンボタンを押す （初期設定では、AM1620kHzの交通情報が →タイトル表示部に 「 PRESET SCAN 」 を約 ISRボタンを押す 2秒間表示し、プリセットスキャン動作中の 放送局名等を表示します。 メモリーしている放送局を、順に約7秒間ず つ受信します。また受信できない放送局は →ディスプレイに 「ISR 1620」 ） を表示します。 とばして、次の放送局を受信します。 ユーザータイトルが設定されていないときは、 ｢ St.NO-TITLE ｣を表示します。 ご注意 ISRにメモリーされている放送局を選局します。 プリセットスキャンボタンを押し続けると （約2秒間） 、 オートストア機能になります。 ご 注意ください。... -
Page 22: すでに入っているCdを聴く
CDを聴く サーチコントロールボタン ファンクションボタン プレイ/ポーズボタン バンドボタン すでに入っているCDを聴く 曲を選ぶ ファンクションボタンを押して、 CDモード 次の曲を聴くときは、 サーチコントロールボ を選ぶ タンの 前の曲を聴くときは、 サーチコントロールボ タンの →CDモードになると、 自動的に演奏が始まりま す。 ディスクが入っていないときは、 ディスプレイに 「 NO DISC 」 と表示します。 ・ファンクションボタンを押すたびに、モード → が切り換わります。 （接続していない機器の モードは表示しません） → ラジオ (MDデッキ) (CDチェンジャー) AUX (TV) ... -
Page 23: タイトルを入力する
タイトルをつける サーチコントロールボタン タイトルボタン プレイ/ポーズボタン ディスプレイボタン ロータリーボリューム タイトルを入力する タイトル入力について… ディスプレイボタンを押して、 タイトル ラジオやTVの放送局やCDに10文字までのタ 表示にする イトルをつけ、受信時やCD演奏時に表示させ ることができます。 （ラジオ、TV、CD、CD チェンジャーモード時） 入力できるタイトル数は、次の通りです。 ・放送局名：30タイトル タイトルボタンを押す ・本機にメモリーできるCDのディスク名： 50タイトル ・CDR655z （ 1マガジン） にメモリーできる CDのディスク名：60タイトル ・CDR1255z （ 2マガジン） にメモリーできる →タイトル入力モードになります。 CDのディスク名：50タイトル サーチコントロールボタンの ラジオ/TVモードの場合は、 チューナー は またはTVエリアを 「USER TITLE」 に 設定する... -
Page 24: イージーインプットをする
タイトルをつける タイトルボタン サーチコントロールボタン ファンクションボタン プレイ/ポーズボタン ディスプレイボタン ロータリーボリューム バンドボタン イージーインプットをする プレイ/ポーズボタンを押す イージーインプットについて… 本機は、チューナー/TVエリアにメモリーさ れている周波数とタイトルのうちプリセット チャンネルにメモリーされているタイトルを →設定されているエリア名を表示します。 「USER TITLE」 にコピーすることができま す。 （イージーインプット機能） ロータリーボリュームを時計方向また は反時計方向に回して、 コピーしたい ご注意 受信エリアを選ぶ イー ジーイ ンプ ットを すると 、 す でに メモ リーされているチューナータイトルは全て消 去されます。 ラジオまたはTVモードにしてアジャス トボタンを押し続けて(約1 秒間)、 ア ジャストモードにする... -
Page 25: 設定項目を選ぶ
設定を変更する(アジャストモード） サーチコントロールボタン タイトルボタン ・ノンフェダー出力調整表示のON/OFF設定 (DSP未接続時) ・ディスプレイ照明の設定 ・ディスプレイのコントラスト調整 ロータリーボリューム プレイ/ポーズボタン ・ボタンイルミネーションの設定 ・スクリーンセーバーの設定 設定項目を選ぶ ・メッセージ表示の設定 タイトルボタンを押し続ける （約1秒 間） ・ビープ音の設定 ・タイトルスクロール方法の設定 →タイトル表示部に 「 NON-FADER 」 を表示して、 アジャストモードになります。 ・携帯用オーディオ(AUX)の入力レベル設定 サーチコントロールボタンの また は を押して、 設定する項目を選ぶ ・チューナーエリアの設定 ・TVエリアの設定(TV接続時に表示) ・ サーチコントロールボタンの または ・TVダイバーシティの設定(TV接続時に表示) を押すたびに、 設定項目が右図のように切り 換わります。 ・ACプロセッサーの設定(DSP接続時に表示、 プレイ/ポーズボタンを押して、... -
Page 26: ディスプレイのコントラスト を調整する （Contrast
設定を変更する(アジャストモード) ディスプレイのコントラスト ボタンイルミネーションを設 を調整する （CONTRAST） 定する （KEY-ILLUMI） コントラスト機能について… ディスプレイのコントラスト(色合い)を本機の 取付角度に合わせて調整することができま す。 間） 、 アジャストモードにする ・初期設定は、 「8 」 です。 タイトルボタンを押し続けて （約1秒 間） 、 アジャストモードにする サーチコントロールボタンの は サーチコントロールボタンの また は を押して、 「 CONTRAST 」 を選ぶ →ディスプレイに 「 ILLM GREEN 」 または 「 ILLM ロータリーボリュームを時計方向また... -
Page 27: メッセージを表示させる （Message
設定を変更する(アジャストモード) メッセージを表示させる ボタン操作時のビープ音を設 定する （BEEP） （MESSAGE） メッセージ表示機能について… 電源ON/OFF時に、ディスプレイにメッセー ジを表示します。 本機では、お好みに合わせてこれらのメッ セージの表示をO N / O F F することができま す。 ・初期設定は、 「ON」 です。 ・設定をONにすると、 間） 、 アジャストモードにする 電源を入れたときに｢ Hello! ｣、 電源を切ったときに｢ Good-bye! ｣を表示し ます。 サーチコントロールボタンの タイトルボタンを押し続けて （約1秒 は 間） 、 アジャストモードにする サーチコントロールボタンの また... -
Page 28: チューナーエリアを設定する(Tuner Area)
設定を変更する(アジャストモード) チューナーエリアを設定する(TUNER AREA) チューナーエリアについて… →ロータリーボリュームを時計方向または反時計 チューナーエリア （ラジオを受信する地域） を 選択すると、選局した周波数に対する放送局 名を自動的に表示することができます。 ・初期設定は、 「コウイキ カントウ」 （ 広域 関 東） です。 ・オリジナルの放送局名を表示する場合は、 「USER TITLE」 （ タイトル入力された放送局 名） にしてください。また、オリジナルの放 送局名をつけるとき は、 「タイトルをつ け る」 （ 44ページ） をご覧ください。 イージーインプット機能について… チューナーエリアを選択してから、プレイ/ ポーズボタンを押し続けると(約2秒間)、選択 したチューナーエリアの放送局名が 「USER TITLE」 メモリーへ登録されます。 タイトルボタンを押し続けて... -
Page 29: Tvダイバーシティーを設定す る （Tv Diver
設定を変更する(アジャストモード) TVダイバーシティーを設定す 電 話 の 割 り 込 み を 設 定 す る る （TV DIVER） （TEL-SP） TＶダイバーシティーについて… TV放送受信時に、受信状態の良いアンテナに 自動的に切り換えます。(TVチューナー接続 時) ・初期設定は 「ON 」 です。TVダイバーシティ アンテナを使用していないときは 「OFF」 に 設定し直してください。 タイトルボタンを押し続けて （約1秒 間） 、 アジャストモードにする 間） 、 アジャストモードにする サーチコントロールボタンの また サーチコントロールボタンの... -
Page 30: チェンジャーモードを選ぶ
CD/MDチェンジャーの操作 ファンクションボタン ■2 台のCD（またはMD）チェン CDチェンジャーについて… ジャーを接続したときは… 本機は、別販のCeNET結線対応のCDチェン ジャーを接続してコントロールできます。 ファンクションボタンを押して、演奏するCD C e N E T結線対応のC D チェンジャーとM D （またはMD） チェンジャーを選択してくださ チェンジャーを合わせて2台まで接続できま い。(ファンクションボタンを押すたびに切り す。 換わります。) ･ CDチェンジャーにマガジンが入っていない MDチェンジャーについて… ときは 「 NO MAGAZINE 」 と表示されます。 ま 本機は、別販のCeNET接続対応のMDチェン た、 マガジン内にCDが入っていないときに ジャーを接続してコントロールできます。 は、 「 NO DISC 」 と表示されます。 ･... -
Page 31: 聴きたいCd(またはMd)を選ぶ
CD/MDチェンジャーの操作 サーチコントロールボタン プレイ/ポーズボタン バンドボタン 聴きたいCD （またはMD） を選ぶ 曲を選ぶ ダイレクトボタン （1∼6） を押す 次の曲を聴くときは、 サーチコントロールボ タンの 前の曲を聴くときは、 サーチコントロールボ タンの または、 バンドボタンを押す →ディスプレイのディスクNo.が点滅して、 演奏を はじめます。 → • MDが入っていないとき、 またはマガジンに → CDが入っていないときは、 ダイレクトボタン を押しても受け付けません。 • 演奏中のCD （またはMD） をダイレクトボタ ンで選んだときは、 そのCD （またはMD） の1 曲目に戻って演奏します。 ■12枚CDチェンジャー接続時に、 早送り/早戻しする... -
Page 32: ランダムに演奏を聴く （ランダム演奏
CD/MDチェンジャーの操作 サーチコントロールボタン ファンクションボタン バンドボタン 1枚のCD （またはMD)を繰り返 し聴く （ディスクリピート演奏） ディスクリピート演奏について… 演奏中のCD （またはMD） を繰り返し演奏しま す。 リピートボタンを押し続ける （約1秒間） 全CD （またはMD)の演奏をラン ダムに聴く （ディスクランダム演奏） →ディスプレイに 「 」 と 「 」 が点灯し、 タ イトル表示部に 「 DISC-REPEAT 」 を約1秒間表 示して、 ディスクリピート演奏をします。 ■ ディスクリピート演奏を解除する には… ランダムボタンを押し続ける （約1秒間） もう1度リピートボタンを押してください。 →ディスプレイの... -
Page 33: プリ セ ッ ト メモリ ーする
テレビを見る サーチコントロールボタン バンドボタン プリセットメモリーする プリセット選局する プリセット選局について… あらかじめメモリーしてあるチャンネルを選 局する機能です。 メモリーするときは、 「プリセットメモリーす バンドボタンを押して、 メモリーしたい る」 （ 次項） をご覧ください。 バンド （TV1またはTV2） を選ぶ ダイレクトボタン （1∼6） を押して、 聴きた い放送局を選ぶ サーチコントロールボタンの は →ディスプレイに操作したボタンの番号を表示し を選ぶ ます。 メモリーさせたいダイレクトボタン （1 ∼6） を押し続ける （約2秒間） →ディスプレイに操作したボタンの番号を表示し、 HX-D10 自動メモリーする （オートストア機能） スキャンボタンを押し続ける （約2秒間） スキャンボタン... -
Page 34: Acプロセッサーのモードを切り換える
ACプロセッサーのモードを切り換える タイトルボタン サーチコントロールボタン ロータリー ボリューム プレイ/ポーズボタン オーディオモードボタン ロータリーボリュームを時計方向また モード選択について･･･ D S P （D P H 9 1 0） 接続時は、スタンダード は反時計方向に回して、 「 STD 」 または モード 〈STD〉 またはプロモード 〈PRO〉 を選択 「 PRO ｣に設定する してユーザーのレベルに合わせた音の調整、 補正を行うことができます。 ■スタンダードモード＜STD＞ DSFおよびG.EQによって音質、音場が調整 できます。 ■プロモード＜PRO＞ タイトルボタンを押して、 元のモードに VSEおよびP.EQによって音質、音場が調整で... -
Page 35: Dsfメニューを選ぶ
DSFの操作(スタンダードモード) タイトルボタン サーチコントロールボタン バンドボタン ロータリー ボリューム ダイレクトボタン オーディオモードボタン ディスプレイボタン DSFメニューを選ぶ オーディオモードボタンを2回押して、 ●DPH910使用時のDSFベーシックメニュー について DSFモードを選ぶ ＜DSFベーシックメニュー1＞ ボタン バンドボタンを押して、 「 BSC1 」 または 「 BSC2 」 を選ぶ → タ イ ト ル 表 示 部 に ベ ー シ ッ ク メ ニ ュ ー 1 の 「... -
Page 36: G.eqの操作(スタ ンダー ドモー ド)
DSFの操作(スタンダードモード) バンドボタン タイトルボタン ダイレクトボタン オーディオモードボタン ディスプレイボタン 手順3∼4を繰り返して調整し終えた ら、 タイトルボタンを押す 調整内容をメモリーするときは、 ダイレ クトボタンを押し続ける(約2秒間) →タイトル表示部に 「 DSF USER 」 を表示して、 ユーザーメニューにメモリーされます。 ･ユーザーメモリーには、 タイトルをつけるこ とができます。 タ イトル入力方法は、 「 ユ ー ザーメニューにタイトルをつける」 (75ペー ジ)をご覧ください。 オーディオモードボタンを2回押して、 元のモードに戻る HX-D10 G.EQの操作 (スタンダードモード) ご注意 G.EQメニューを選ぶ スタンダードモードで行った調整は、 プロモー G.EQ (グラフィックイコライザー) ド時には反映されません。... -
Page 37: G.eqを調整/メモリーする(ユーザーメモリー)
G.EQの操作(スタンダードモード) タイトルボタン バンドボタン サーチコントロールボタン ロータリー ボリューム オーディオモードボタン ダイレクトボタン ディスプレイボタン G.EQを調整/メモリーする(ユーザーメモリー) G.EQメニューを選ぶ手順(1∼3)で、 編 集のベースとなるG.EQメニューを選 ぶ タイトルボタンを押し続ける(約1秒間) 手順3∼4を繰り返して、 各周波数を調 サーチコントロールボタンの また 整し終えたら、 タイトルボタンを押す は を押して、 調整する周波数を選ぶ メモリーするときは、 ダイレクトボタン を押し続ける(約2秒間) 周波数表示 →ユーザーメニューにメモリーされます。 調整値表示 ･ 調整周波数は、 50Hz、 100Hz、 200Hz、 400Hz、 1kHz、 3kHz、 12kHzです。 ･ 各調整項目の詳細は、 DPH910zの取扱説 オーディオモードボタンを押して、... -
Page 38: Vseを調整/メモリーする(ユーザーメモリー)
VSEの操作(プロモード) タイトルボタン バンドボタン サーチコントロールボタン ロータリー ボリューム ダイレクトボタン オーディオモードボタン ディスプレイボタン VSEを調整/メモリーする(ユーザーメモリー) VSEメニューを選ぶ手順(1∼3)で、 調 ロータリーボリュームを時計方向また 整のベースにするVSEメニューを選ぶ は反時計方向に回して、 調整する タイトルボタンを押し続ける(約1秒間) →VSE調整画面を表示します。 手順3∼4を繰り返して調整し終えた ら、 タイトルボタンを押す サーチコントロールボタンの また は を押して、 調整項目を選ぶ 調整内容をメモリーするときは、 ダイ レクトボタンを押し続ける(約2秒間) →ユーザーメニューにメモリーされます。 ・調整内容 DIFFUSE ：広がり感の補正ズレを調整しま す。 CAR WIDTH ： 車内の幅に対する補正ズレを調整 します。 ： 車内の長さに対する補正ズレを調 CAR LENG 整します。... -
Page 39: P.eqを調整/メモリーする(ユーザーメモリー)
P.EQの操作(プロモード) タイトルボタン サーチコントロールボタン バンドボタン ロータリー ボリューム プレイ/ポーズボタン ダイレクトボタン オーディオモードボタン ディスプレイボタン P.EQを調整/メモリーする(ユーザーメモリー) P.EQメニューを選ぶ手順(1∼3)で、 調 たは反時計方向に回して、 調整する 整のベースにするP.EQメニューを選 ぶ タイトルボタンを押し続ける(約1秒間) 手順3∼4を繰り返して調整し終えた →P.EQ調整画面を表示します。 ら、 タイトルボタンを押す 調整内容をメモリーするときは、 ダイレ サーチコントロールボタンの また クトボタンを押し続ける(約2秒間) は を押して、 調整項目を選ぶ → ユーザーメニューにメモリーされます。 ・ 調整項目 ・F/R ： FRONT/REAR ・BAND(バンド) ： 1∼3 ・FREQ(周波数) ：... -
Page 40: サブウーファー、オートラウドネス、再生帯域の出力の調整
サブウーファー、オートラウドネス、再生帯域の出力の調整 サーチコントロールボタンの ロータリーボリューム は サーチコントロールボタン タイトルボタン →押すたびに、 設定項目が切り換わります。 A.LD LEVEL ダイレクトボタン WOOFER OUT ウーファースピーカーの本数によっ バンドボタン 電話ボタン プレイ/ポーズボタン サブウーファー出力について… 別販DSP （DPH910） に接続した、サブウー ファーの出力調整を行うことができます。 WOOFER LPF オートラウドネス(Auto Loudness Control)について… DSP （DPH910） 接続時は、音量に応じて低 音と高音を自然に強調するラウドネス機能と 小音量時に聴こえにくくなる小レベルの音を 自然に強調するコンプレッサ機能を、組合せ TEST TONE たオートラウドネスに変わります。また、コ ンプレッサの効果量を0∼10の範囲で微調整 することができます。 ロータリーボリュームを時計方向また タイトルボタンを押し続けて(約1秒 は反時計方向に回して調整する... -
Page 41: Mdデッキを操作する
その他の外部機器を操作する ファンクションボタン MDデッキを操作する 携帯用オーディオを聴く (AUXモード) 別販のMDデッキを接続すると、本機の操作で MDを再生することができます。この場合の操 作は、 「CDを聴く」 (41∼43ページ)をご覧く ださい。 ファンクションボタンを押して、 MDデッキ モードを選ぶ ファンクションボタンを押して、 AUXモー ドを選ぶ →ボタンを押すたびに、 次のように切り換わりま す。 →押すたびに、 次のように切り換わります。 アクセ ラジオ (MDデッキ) サリーモードになると、 接続された携帯用オー ディオのプレイ操作で、 音が再生されます。 (CDチェンジャー) ラジオ AUX (TV) (MDチェンジャー) ... -
Page 42: Cenetケーブルについて
システムアップについて CeNETケーブルについて CeNET接続ケーブルの最大配線長は、 20m以下 （CeNET分岐ケーブルCCA-519含む） です。 接続の際は、 下表をご参照 のう え、 配線長が20mを越えないよ うに、 注意してく ださい。 ■ CeNET 接続ケーブル長一覧表 CeNETケーブル同梱機種 CeNET CDチェンジャー CeNET MDチェンジャー オーディ オコン ト ロール付TEL-LINKユニッ ト ボイ スコン ト ロールユニッ ト CeNET ナビゲーショ ンシステム CeNET TVチューナー 別販CeNETケーブル CCA-519 (CeNET分岐ケーブル) CCA-520 (CeNET延長ケーブル) CCA-521... -
Page 43: エラー表示について
エラー表示について 本機は、システム保護のため、各種の自己診断機能を備えています。 障害が発生したときは、各種のエラーが表示されますので、対処方法にしたがって障害を取り除いてください。障 害を取り除けば、通常の動作に戻ります。 エラー表示 原 因 ERROR2 CDデッキ内のCDが引っかかって、 イジェク トされないときの表示 Ｃ Ｄ ERROR3 CDデッキ内のCDに傷などがあり、 演奏でき モ ないときの表示 ー ド CDデッキ内のCDを裏返しに入れ、 演奏で ERROR6 きないときの表示 ブランクディスク(無録音)を入れた時の表示 ERROR2 CDチェンジャー内のCDがローディ ングでき Ｃ ないときの表示 Ｄ チ ERROR3 CDチェンジャー内のCDに傷などがあり、 演 ェ 奏できないときの表示 ン ジ ERROR6 CDチェンジャー内のCDを裏返しに入れ、 演 ャ... -
Page 44: アフターサービスについて
アフターサービスについて ■保証書 この商品には、 保証書が添付されています。 お買い求めの際、 販売店で所定事項 を記入いたしますので、 記入および記載事項をご確認のうえ、 大切に保管してく ださい。 なお、 保証書は再発行いたしませんので、 ご注意く ださい。 ■保証期間 お買い求めの日より1年間です。 ■万一 故障が発生した場合 保証期間中に、 正常な使用状態で故障が発生した場合には、 保証の記載内容に 基づいて、 無料で修理いた します。 お買い求めの販売店、 または最寄りの弊社修理相談窓口にご相談く ださい。 ■保証期 間経過後の修理について 修理するこ とにより性能が維持できる場合には、 お客様のご要望により、 有料で 修理いたします。 クラリオン株式会社 本 社 〒112 - 0001 東京都文京区白山5-35-2 TEL. 0120 -112 -140 (フ リ ーダイヤル） ...
