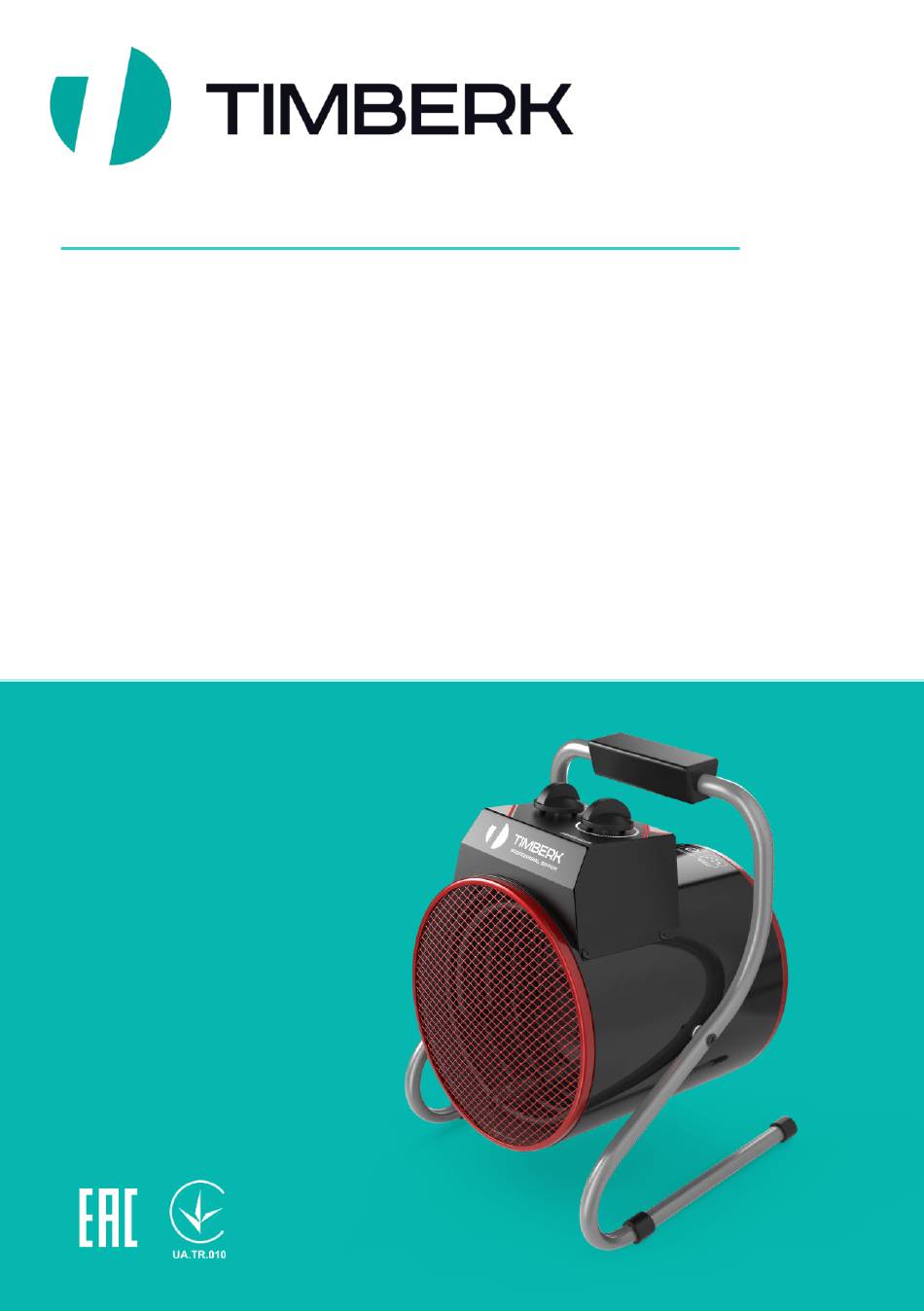

- Page 1 ТЕПЛОВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ (ТЕПЛОВАЯ ПУШКА) ELECTRIC FAN HEATER РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ INSTRUCTION MANUAL Модели/Models: TIH RE8 2M TIH RE8 3M...
-
Page 2: Важная Информация
IM2020 Уважаемый покупатель! Благодарим Вас за удачный выбор и приобретение электрической тепловой пушки. Она прослужит Вам долго. ВАЖНАЯ ИНФОРМАЦИЯ Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора. В данном руководстве по эксплуатации содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Сохраните... -
Page 3: Назначение Прибора
IM2020 - никогда не используйте прибор в ситуации, когда он может соприкасаться с водой. - не подключайте прибор к электрической сети, если его поверхность влажная (мокрая). - при повреждении шнура питания его замену, во избежание опасности, должны производить изготовитель, сервисная служба или подобный квалифицированный персонал. - не... -
Page 4: Рабочие Характеристики
IM2020 В зависимости от мощности прибор можно применять в бытовых, служебных, производственных и складских помещениях. Основное преимущество электрической тепловой пушки в том, что она способна создавать направленный поток теплого воздуха большого объёма, тем самым обеспечивая быстрый и эффективный обогрев помещений большой площади. Электрическая... -
Page 5: Комплект Поставки
IM2020 КОМПЛЕКТ ПОСТАВКИ 1. Электрическая тепловая пушка – 1 шт. 2. Руководство по эксплуатации – 1 шт. 3. Гарантийный талон – 1 шт. 4. Упаковка – 1 шт. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ 1. Перед подключением прибора к электрической сети, убедитесь, что параметры электросети в месте... - Page 6 IM2020 Ручка термостата Используется для установки желаемой температуры в помещении. Эксплуатация тепловой пушки 1. Включение Убедитесь, что ручка переключателя режимов работы установлена в положение , после чего подключите электрическую пушку к источнику питания и установите ручку переключателя режимов работы в положение , при...
-
Page 7: Устранение Неисправностей
IM2020 Используйте кусок ткани, смоченный водой. Если загрязнение значительное, можно использовать ткань, смоченную в мыльной воде. Перед эксплуатацией устройство должно обязательно высохнуть. ВНИМАНИЕ! Перед очисткой прибора он должен быть выключен и отсоединен от электросети. ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ Рисунок 3 EK1, EK2, EK3 – нагревательный элемент M1 –... -
Page 8: Транспортировка И Хранение
IM2020 Проверить целостность электрического кабеля и при необходимости его замены Обрыв электрического кабеля обратиться в авторизованный сервисный центр Температура воздуха в Повернуть ручку термостата по часовой помещении выше температуры, стрелке до включения заданной термостатом электронагревателей Термостат установлен Установите термостат в положение более в... - Page 9 IM2020 Dear customer! We thank you for your wise choice and for a purchase of an electric fan heater. It will serve you for a long time. IMPORTANT INFORMATION Please, read this manual before using the device. This manual contains important information regarding your safety, as well as recommendations concerning the correct use and maintenance of this appliance.
- Page 10 IM2020 13. When disconnecting the appliance from the mains, do not pull on the power cord, grasp the plug. Do not twist and do not wind it on anything. 14. Store the device in a cool or warm place. 15. The plug should fit into a standard Euro outlet and plug into it without much effort. If it is impossible to insert euro plug into an outlet or it is hard to do so, flip the plug vertically 180 degrees and try again.
- Page 11 IM2020 SPECIFICATIONS Technical parameters Technical parameters are indicated in table 1 Table 1 Parameter Unit TIH RE8 2M TIH RE8 3M Power supply V/Hz 220~/50 220~/50 Rated current А 13.7 Rated power consumption 2000 3000 Rated power consumption (power modes) 0/1000/2000 0/1500/3000 Air consumption...
- Page 12 IM2020 3. Before connecting the device, make sure it is properly grounded. Proper grounding is important to minimize electric shock and fire danger. 4. The device is designed to be connected to an alternating current electric network with a single-phase voltage of 220V ~ (allowable voltage fluctuations from 198V~ to 242V~) and an earth loop.
-
Page 13: Wiring Diagram
IM2020 3. Temperature setting 3.1. The room temperature can be set in the range from 0 to +40 °C. 3.2. In heating mode, turn the thermostat knob fully clockwise, if the room temperature is lower than the set temperature, the heating elements will turn on. When the room temperature reaches the desired level, turn the thermostat knob counterclockwise until the heating elements turn off. -
Page 14: Troubleshooting
IM2020 EK1, EK2, EK3 – heating element M1 – fan motor SA1 – operating mode switch SK1 – thermal limiter SK2 – thermostat XP1 – electrical plug 11. TROUBLESHOOTING If it is impossible to fix these malfunctions with these methods, contact the authorized service center. Malfunction Possible cause Solution... -
Page 15: Utilization Rules
IM2020 UTILIZATION RULES After the lifetime of the device expires, it should be recycled in compliance with the laws, rules and methods in region of recycling. Detailed information about the recycling of the device, you can receive from a representative of the local authorities, after providing full information about the device. - Page 16 IM2020 www.timberk.ru...
