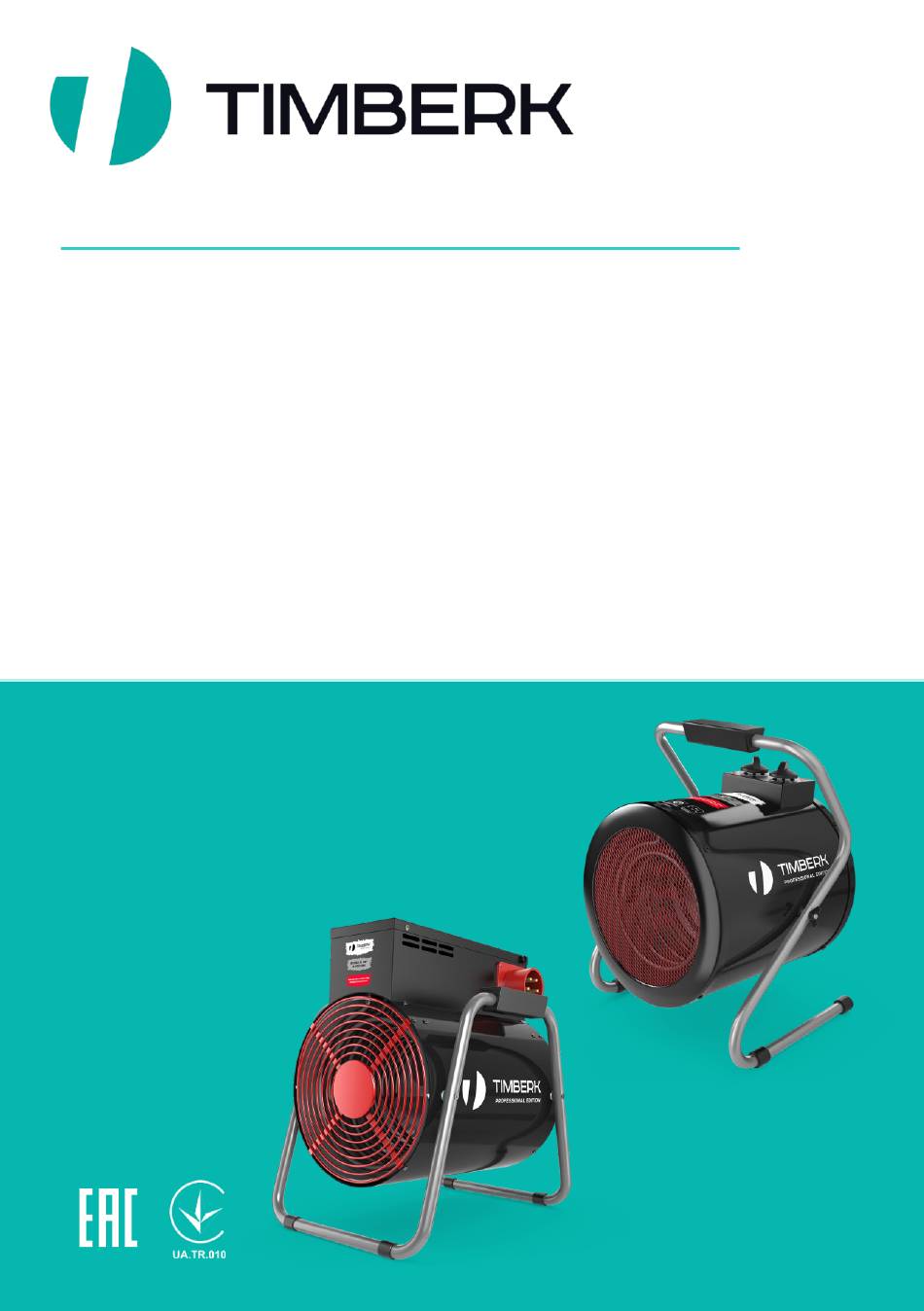

- Page 1 ЭЛЕКТРИЧЕСКАЯ ТЕПЛОВАЯ ПУШКА ELECTRIC FAN HEATER РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ INSTRUCTION MANUAL Модели/Models: TIH RE8 5M TIH RE8 6M TIH RE8 9M TIH RE8 12M TIH RE8 15M TIH RE8 24M TIH RE8 30M...
-
Page 2: Важная Информация
IM2020 Уважаемый покупатель! Благодарим Вас за удачный выбор и приобретение электрической тепловой пушки. Она прослужит Вам долго. ВАЖНАЯ ИНФОРМАЦИЯ Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора. В данном руководстве по эксплуатации содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Сохраните... - Page 3 IM2020 Не используйте принадлежности, не входящие в комплект поставки. 10. Для предотвращения риска получения удара электрическим током: - всегда отключайте устройство от электросети перед сборкой, разборкой и очисткой, или если Вы его не используете. Существует малая вероятность электрического удара от статического напряжения, даже...
-
Page 4: Назначение Прибора
IM2020 НАЗНАЧЕНИЕ ПРИБОРА Электрическая тепловая пушка предназначена в первую очередь для обогрева и вентилирования потоком воздуха пространства помещений, просушки воздуха, стен и поверхностей в помещениях. Электрические тепловые пушки являются оптимальным решением при проведении строительных работ, для обогрева складов и ангаров, цехов и сервисов. А также для обогрева помещений и создания... -
Page 5: Описание Прибора
IM2020 ОПИСАНИЕ ПРИБОРА TIH RE8 5 M Рисунок 1* TIH RE8 6M-30M Рисунок 2* *Изображение приведено в качестве справочной информации и может отличаться от реального прибора 1. Подставка-ручка 2. Панель управления 3. Корпус 4. Защитная решетка 5. Ответная сетевая розетка... -
Page 6: Комплект Поставки
IM2020 КОМПЛЕКТ ПОСТАВКИ 1. Электрическая тепловая пушка – 1 шт. 2. Руководство по эксплуатации – 1 шт. 3. Гарантийный талон – 1 шт. 4. Упаковка – 1 шт. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ 1. Перед подключением прибора к электрической сети, убедитесь, что параметры электросети в месте... - Page 7 IM2020 Рисунок 3 Рисунок 4 TIH RE8 24M, TIH RE8 30M 1. Тепловая пушка подключается к стационарной электрической сети пятижильным электрическим проводом (в комплект поставки не входит) с сечением медной жилы не менее 6,0 мм для модели TIH RE8 24M и не менее 10 мм для...
-
Page 8: Эксплуатация Прибора
IM2020 ЭКСПЛУАТАЦИЯ ПРИБОРА Панель управления TIH RE8 5 M Рисунок 5* Панель управления для TIH RE8 6M-30M Рисунок 6* 1. Ручка переключателя режимов работы Используется для выбора следующих режимов работы: режим вентиляции , режим низкой мощности нагрева , режим высокой мощности нагрева 2. - Page 9 IM2020 ВНИМАНИЕ! 1. При первом включении тепловой пушки возможно появление характерного запаха и дыма (происходит сгорание масла с поверхности нагревательных элементов). Поэтому рекомендуется перед установкой включить прибор в режиме нагрева на 10-20 минут в хорошо проветриваемом помещении. 2. После транспортирования или хранения тепловой пушки при отрицательных температурах выдержать...
- Page 10 IM2020 Используйте кусок ткани, смоченный водой. Если загрязнение значительное, можно использовать ткань, смоченную в мыльной воде. Перед эксплуатацией устройство должно обязательно высохнуть. ВНИМАНИЕ! Перед очисткой прибора он должен быть выключен и отсоединен от электросети. ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ TIH RE8 5M EK1, EK2, EK3 –...
- Page 11 IM2020 TIH RE8 6M, TIH RE8 9M, TIH RE8 12M, TIH RE8 15M Рисунок 9 EK1, EK2, EK3 – нагревательный элемент M1 – электродвигатель вентилятора SA1 – переключатель режимов работы SK1 – термоограничитель SK2 – термостат XP1 – вилка сетевая TIH RE8 24M, TIH RE8 30M Рисунок...
-
Page 12: Устранение Неисправностей
IM2020 EK1...EK6 - электронагреватели KM1, KM2 - магнитные пускатели M1 - электродвигатель вентилятора SA1 - переключатель режимов SK1 - термовыключатель SK2 - терморегулятор XT1 - колодка клеммная УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Возможные неисправности и методы их устранения приведены в таблице 2. Если неисправность не удается устранить в соответствии с рекомендациями или при возникновении других... -
Page 13: Транспортировка И Хранение
IM2020 установлен режим нагрева, температуры нагрева температуры нагрева электродвигатель работает, помещения. помещения, повернув ручку но нагрев не происходит. термостата по часовой стрелке. Убедитесь, что воздухозаборная или воздуховыпускная Ограничитель температуры решётка не перекрыты разомкнул электрическую посторонними предметами цепь и отключил нагрева- и... - Page 14 IM2020 Dear customer! We thank you for your wise choice and for a purchase of an electric fan heater. It will serve you for a long time. IMPORTANT INFORMATION Please, read this manual before using the device. This manual contains important information regarding your safety, as well as recommendations concerning the correct use and maintenance of this appliance.
- Page 15 IM2020 - If the power cord or plug is damaged, to avoid danger, it must be replaced by the manufacturer, authorized service center, or similar qualified personnel. - Do not plug or unplug the power cord from the outlet with wet hands. 11.
-
Page 16: Specifications
IM2020 Depending on the power, the device can be used in domestic, industrial, warehouse and service premises. The main advantage of the electric fan heater is that it is able to create a directed large warm airflow, providing fast and efficient heating of large areas. The electric fan heater has a sturdy external metal housing protected against corrosion. -
Page 17: Device Description

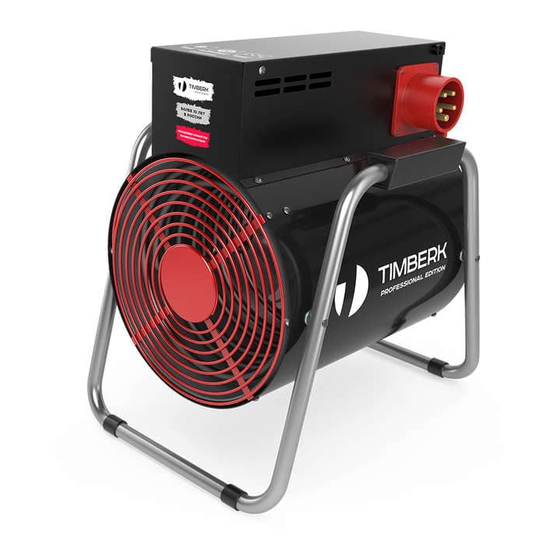

IM2020 DEVICE DESCRIPTION TIH RE8 5 M Fig. 1* TIH RE8 6M-30M Fig. 2* 1. Handle for moving (TIH RE8 5 M) \ feet (TIH RE8 6M-30M) 2. Control panel 3. Body of the device 4. Protection grille 5. Mating outlet *The appearance of the device may differ from the images in the manual DELIVERY SET 1. -
Page 18: Connection To Electric Mains
IM2020 CONNECTION TO ELECTRIC MAINS 1. Before connecting the device to the mains, make sure that the parameters of the power supply at the connection point correspond to the parameters indicated on the rating label with the technical data of the device. - Page 19 IM2020 Fig. 4 Щит питания – Power board Кабель питания – Power cable Розетка - Outlet TIH RE8 24M, TIH RE8 30M 1. The device is connected to the stationary electric network with a five-core electric wire (not supplied) with a copper core cross section of at least 6.0 mm for TIH RE8 24M model and at least 10 mm for TIH RE8...
- Page 20 IM2020 Control panel for TIH RE8 6M-30M Fig. 6* 1. Operating mode selection knob Used to select the following operating modes: ventilation mode , low heating power , high heating power 2. Thermostat knob Used to set the room heating temperature *The appearance of the control panel may differ from the images in the manual Operation of the fan heater 1.
- Page 21 IM2020 the thermostat knob counterclockwise until the heating elements turn off. Now the thermostat will maintain the set temperature automatically, by turning on and off the heating elements, the motor will work. 4. Overheat protection 4.1. The fan heater is equipped with a device for switching off the heating elements and the device in case of overheating of the housing.
-
Page 22: Wiring Diagram
IM2020 WIRING DIAGRAM TIH RE8 5M EK1, EK2, EK3 – heating element M1 – fan motor SA1 – operating mode switch SK1 – thermal limiter SK2 – thermostat XP1 – power plug Fig. 7 Fig. 8... - Page 23 IM2020 TIH RE8 6M, TIH RE8 9M, TIH RE8 12M, TIH RE8 15M Fig. 9 EK1, EK2, EK3 – heating element M1 – fan motor SA1 – operating mode switch SK1 – thermal limiter SK2 – thermostat XP1 – power plug TIH RE8 24M, TIH RE8 30M Fig.
-
Page 24: Troubleshooting
IM2020 EK1...EK6 – heating element KM1, KM2 – magnetic switches M1 – fan motor SA1 – operating mode switch SK1 – thermal limiter SK2 - thermostat XT1 – terminal block 10. TROUBLESHOOTING If it is impossible to fix these malfunctions with these methods, contact the authorized service center. Malfunction Possible cause Solution... -
Page 25: Utilization Rules
IM2020 11. UTILIZATION RULES After the lifetime of the device expires, it should be recycled in compliance with the laws, rules and methods in region of recycling. Detailed information about the recycling of the device, you can receive from a representative of the local authorities, after providing full information about the device. - Page 26 IM2020...
- Page 27 IM2020...
- Page 28 www.timberk.ru...
