Vaillant VWZ MPS 40 System Installation Instructions
  1. Manuals
  2. Brands
  3. Vaillant Manuals
  4. Heat Pump Accessories
  5. VWZ MPS 40
  6. System installation instructions

Vaillant VWZ MPS 40 System Installation Instructions

Geotherm 3kw mono, gas-fired boiler accessories
Hide thumbs Also See for VWZ MPS 40:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 3

Quick Links

Download this manual
en System installation instructions
cs Systém návod k instalaci
de System Installationsanleitung
fi
Järjestelmän asennusohjeet
fr
Notice d'installation du système
hr Upute za instaliranje sustava
nl Systeem installatiehandleiding
no Installasjonsveiledning for
system
sk Návod na inštaláciu systému
sl
Navodila za namestitev sistema
sv System installationsanvisning
Publisher/manufacturer
Vaillant GmbH
Berghauser Str. 40
D-42859 Remscheid
Tel. +49 21 91 18‑0
Fax +49 21 91 18‑2810
info@vaillant.de
www.vaillant.de

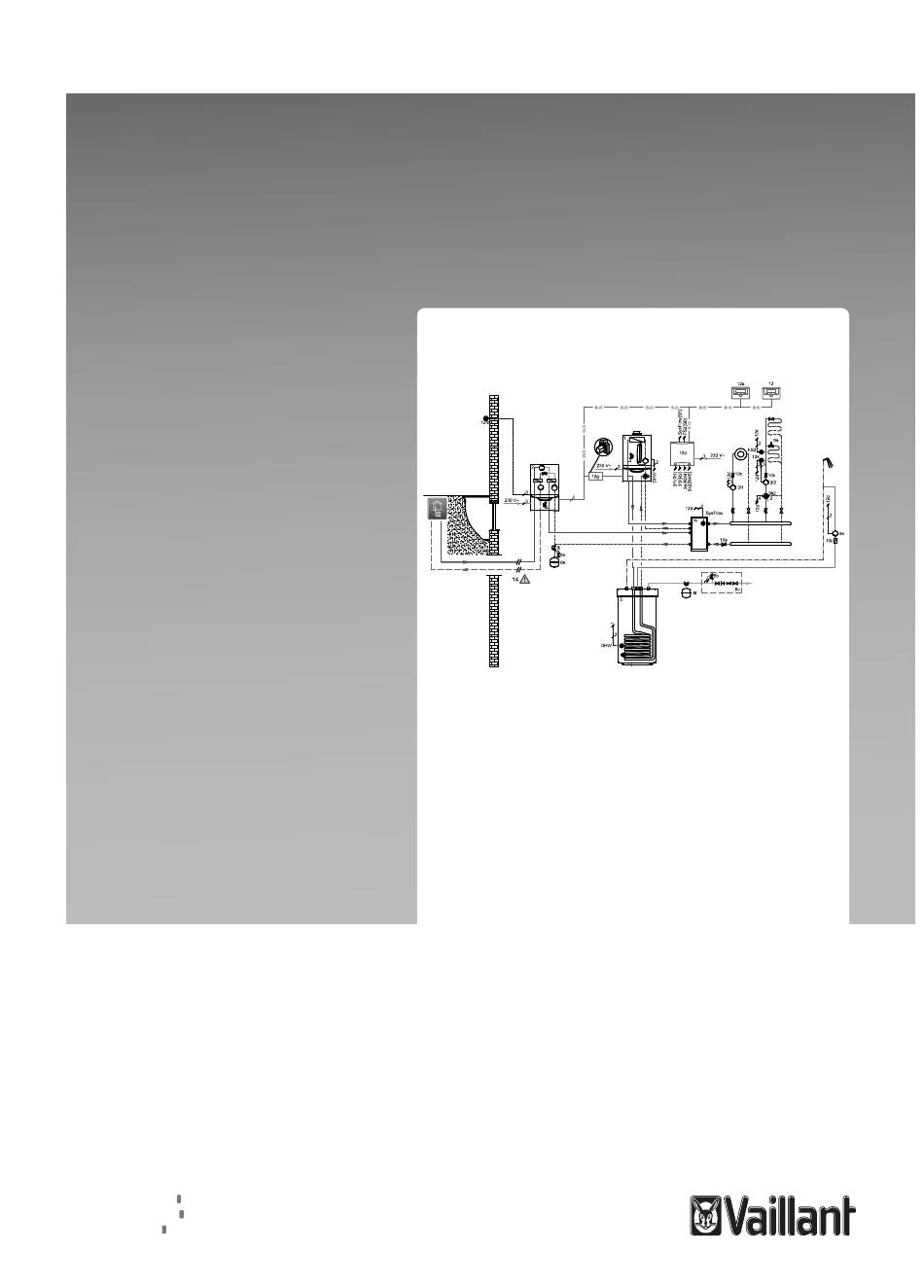

Heat pump system
0020235626
geoTHERM 3kW mono, gas-fired boiler,
VWZ MPS 40, VRC 700, VR 91

Advertisement

loading

Related Manuals for Vaillant VWZ MPS 40

Summary of Contents for Vaillant VWZ MPS 40

  • Page 1 Návod na inštaláciu systému Navodila za namestitev sistema sv System installationsanvisning Heat pump system 0020235626 geoTHERM 3kW mono, gas-fired boiler, VWZ MPS 40, VRC 700, VR 91 Publisher/manufacturer Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +49 21 91 18‑0 Fax +49 21 91 18‑2810 info@vaillant.de...
  • Page 2 System installation instructions ......1 Systém návod k instalaci ........8 System Installationsanleitung ......15 Järjestelmän asennusohjeet ......22 Notice d’installation du système...... 29 Upute za instaliranje sustava ......36 Systeem installatiehandleiding ......43 Installasjonsveiledning for system ....50 Návod na inštaláciu systému ......57 Navodila za namestitev sistema......
  • Page 3 System 0020235626 1 System installation instructions System 0020235626 VWS 36/4.1 230V with gas-fired boiler, VWZ MPS 40, VRC 700 and VR 91 Caution. Risk of material damage caused by incomplete installation. This drawing is a basic representation and does not replace complete planning. This drawing does not contain all of the required valves and safety fittings for a complete installation.

  • Page 4: Installation Checklist

    2 Installation checklist Limit thermostat Flow temperature sensor Outdoor temperature sensor SysFlow Cylinder temperature sensor Cylinder temperature sensor Wiring diagram 0020235626 Heat generator Expansion/wiring centre Heat pump eBUS bus coupler Circulation pump Outdoor temperature sensor Heating pump Cylinder temperature sensor 3-port mixing valve Flow temperature sensor/swimming pool sensor System control...

  • Page 5: Commissioning Checklist

    Commissioning checklist 3 Work Comments/settings Observe the position of the VRC 700 in the heat pump's electronics box; the room tem- perature sensor is deactivated in the living room or main control room Check the brine circuit for leak-tightness Insulate the brine pipes in the house so that they are vapour-diffu- Prevent condensation.
  • Page 6 3 Commissioning checklist VWS 36/4.1 230V Work Comments/settings Start the installation assistant Language Select −10 °C Freeze protection Purge environment and building circuit Purge building circuit Check program: Purge environment circuit Yes, test active, end after approx. 30 minutes Contact details Enter on the VRC 700 End the installation assistant? Menu →...
  • Page 7 Commissioning checklist 3 Work Comments/settings MA VR70, addr. 1 Circ. pump Heat pump 1 Status Current value display (standby, heating, cooling, do- mestic hot water) Current flow temp. Current value display Heat generator 2 Status Current value display (standby, heating, cooling, do- mestic hot water) Current flow temp.
  • Page 8 3 Commissioning checklist Work Comments/settings Zone activated Current value display: No / Yes Day temperature 20 °C Set-back temp. 15 °C Room temperature Current value display Zone assignment VRC 700 Zone valve status Current value display (closed/open) ZONE2 Zone activated Current value display: No / Yes Day temperature 20 °C...
  • Page 9 Commissioning checklist 3 VR 91 Work Comments/settings Basic settings Language Select Menu → Installer level → System configuration Fault status No fault Control modules Display of the control unit's software version Remote control address 1, depending on the setting on the VRC 700: Zone as- signment Menu →...
  • Page 10 1 Systém 0020235626 Systém návod k instalaci Systém 0020235626 VWS 36/4.1 230V s plynovým kotlem, VWZ MPS 40, VRC 700 a VR 91 Pozor! Riziko věcných škod způsobených neúplnou instalací! Tento výkres je principiální zobrazení a nenahrazuje úplný plán. Tento výkres neobsahuje všechny potřebné...
  • Page 11 Kontrolní seznam instalace 2 Termostat maximální teploty Výstupní teplotní čidlo SysFlow Čidlo venkovní teploty Čidlo teploty vyrovnávacího zásobníku Čidlo teploty vyrovnávacího zásobníku Schéma zapojení 0020235626 Zdroj tepla Rozšiřovací/směšovací modul Tepelné čerpadlo Sběrnicový konektor eBUS Cirkulační čerpadlo Čidlo venkovní teploty Čerpadlo topení Čidlo teploty vyrovnávacího zásobníku 3cestný...
  • Page 12 3 Kontrolní seznam uvedení do provozu Práce Poznámky/nastavení Kontrola těsnosti okruhu nemrznoucí směsi Izolace vedení nemrznoucí směsi v domě proti difuzi páry Zabraňte kondenzaci. Pro instalaci vedení nemrznoucí směsi v domě používejte svorky pro Zabraňte tepelným mostům. studené potrubí Používejte správnou nemrznoucí směs Pro bezporuchový...
  • Page 13 Kontrolní seznam uvedení do provozu 3 VWS 36/4.1 230V Práce Poznámky/nastavení Spustit průvodce instalací Jazyk vybrat Protimrazová ochr. −10 °C Odvzd., okruh okolí a okruh budovy Odvzd., okruh budovy Test. program: Odvzd., okruh okolí Ano, test aktivní, ukončení po cca 30 min Kontaktní...
  • Page 14 3 Kontrolní seznam uvedení do provozu Práce Poznámky/nastavení Tepelné čerpadlo 1 Stav Ukazatel aktuální hodnoty (pohotovostní režim, topení, chlazení, teplá voda) Aktuální výst. tepl. Ukazatel aktuální hodnoty Zdroj tepla 2 Stav Ukazatel aktuální hodnoty (pohotovostní režim, topení, chlazení, teplá voda) Aktuální...
  • Page 15 Kontrolní seznam uvedení do provozu 3 Práce Poznámky/nastavení Noční teplota 15 °C Skut. pokojová tep. Ukazatel aktuální hodnoty Přiřazení zóny VRC 700 Stav ventil zóny Ukazatel aktuální hodnoty (zav/otev) ZÓNA2 Zóna aktivována Ukazatel aktuální hodnoty: Ne / Ano Denní teplota 20 °C Noční...
  • Page 16 3 Kontrolní seznam uvedení do provozu VR 91 Práce Poznámky/nastavení Základní nastavení Jazyk vybrat Menu → Úroveň pro instalatéry → Konfigurace systému Chybový stav Žádná závada Moduly regulátoru Zobrazení verze softwaru ovládacího zařízení Adresa dálkové ovládání 1, podle nastavení na VRC 700: Přiřazení zóny Menu →...
  • Page 17 System 0020235626 1 System Installationsanleitung System 0020235626 VWS 36/4.1 230V mit Gasheizgerät, VWZ MPS 40, VRC 700 und VR 91 Vorsicht! Risiko von Sachschäden durch unvollständige Installation! Diese Zeichnung ist eine prinzipielle Darstellung und ersetzt nicht eine vollständige Planung. Diese Zeichnung beinhaltet nicht alle der notwendigen Ventile und Sicherheitsarmaturen für eine vollständige...
  • Page 18 2 Installationscheckliste Erweiterungs-/Mischermodul Speichertemperaturfühler Buskoppler eBUS Vorlauftemperaturfühler Maximalthermostat SysFlow Speichertemperaturfühler Außentemperaturfühler Verbindungsschaltplan 0020235626 Wärmeerzeuger Erweiterungs-/Mischermodul Wärmepumpe Buskoppler eBUS Zirkulationspumpe Außentemperaturfühler Heizungspumpe Speichertemperaturfühler 3-Wege-Mischer Vorlauftemperaturfühler/Schwimmbadfühler Systemregler SysFlow Systemtemperaturfühler Fernbediengerät Installationscheckliste Beachten Sie unbedingt alle Betriebs- und Installationsanleitungen, die Komponenten der Anlage beiliegen. Arbeiten Bemerkungen/Einstellungen Bedingungen der Installationsumgebung einhalten...
  • Page 19 Inbetriebnahmecheckliste 3 Arbeiten Bemerkungen/Einstellungen Position des VRC 700 beachten im Schaltkasten der Wärmepumpe, der Raumtem- peraturfühler wird deaktiviert im Wohnraum bzw. Führungsraum Solekreis auf Dichtheit prüfen Soleleitungen im Haus dampfdifusionsdicht isolieren Kondensation verhindern. Kälterohrschellen für die Installation der Soleleitungen im Haus ver- Kältebrücken vermeiden.
  • Page 20 3 Inbetriebnahmecheckliste VWS 36/4.1 230V Arbeiten Bemerkungen/Einstellungen Installationsassistent starten Sprache auswählen −10 °C Einfrierschutz Entlüften Umwelt- und Gebäudekreis Nein Entlüften Gebäudekreis Nein Prüfprogramm: Entlüften Umweltkreis Ja, Test aktiv, nach ca. 30 min beenden Kontaktdaten am VRC 700 eingeben Installationsassistenten beenden? Menü...
  • Page 21 Inbetriebnahmecheckliste 3 Arbeiten Bemerkungen/Einstellungen Wärmepumpe 1 Status Anzeige aktueller Wert (Standby, Heizen, Kühlen, Warm- wasser) akt. Vorlauftemp. Anzeige aktueller Wert Wärmeerzeuger 2 Status Anzeige aktueller Wert (Standby, Heizen, Kühlen, Warm- wasser) akt. Vorlauftemp. Anzeige aktueller Wert HEIZKREIS1 Kreisart Heizen Status Anzeige aktueller Wert (aus, Heizbetr., Kühlen, Warm- wasser) Vorlaufsolltemp.
  • Page 22 3 Inbetriebnahmecheckliste Arbeiten Bemerkungen/Einstellungen Tagtemperatur 20 °C Nachttemperatur 15 °C Raumtemperatur Anzeige aktueller Wert Zonenzuordnung VRC 700 Status Zonenventil Anzeige aktueller Wert (zu/auf) ZONE2 Zone aktiviert Anzeige aktueller Wert: Nein/Ja Tagtemperatur 20 °C Nachttemperatur 15 °C Raumtemperatur Anzeige aktueller Wert Zonenzuordnung VR91 Adr1 Status Zonenventil...
  • Page 23 Inbetriebnahmecheckliste 3 VR 91 Arbeiten Bemerkungen/Einstellungen Grundeinstellungen Sprache auswählen Menü → Fachhandwerkerebene → Systemkonfiguration Fehlerstatus kein Fehler Reglermodule Anzeige der Softwareversion des Bediengeräts Adresse Fernbediengerät 1, Abhängig von der Einstellung am VRC 700: Zonenzu- ordnung Menü→ Wunschtemperaturen → ZONE2 Tagtemp. Heizen 20 °C Tagtemp.
  • Page 24 1 Järjestelmä 0020235626 Järjestelmän asennusohjeet Järjestelmä 0020235626 VWS 36/4.1 230V jonka yhteydessä kaasukäyttöinen lämmityslaite, VWZ MPS 40, VRC 700 ja VR 91 Varo! Puutteellinen asennus aiheuttaa aineellisten vahinkojen vaaran! Tämä kuva on periaatekuva, eikä se korvaa kaiken kattavaa suunnitelmaa. Tämä kuva ei sisällä täydel- lisen asennuksen kaikkia tarvittavia venttiilejä...
  • Page 25 Asennuksen tarkastuslista 2 Varaajan lämpötila-anturi SysFlow Varaajan lämpötila-anturi Menoveden lämpötila-anturi Kytkentäkaavio 0020235626 Lämmitin Laajennus-/sekoitusmoduuli Lämpöpumppu eBUS-väyläliitin Kiertopumppu Ulkolämpötila-anturi Lämpöjohtopumppu Varaajan lämpötila-anturi 3-tiesekoitin Menoveden lämpötila-anturi / uima-altaan anturi Järjestelmäsäädin SysFlow Järjestelmän lämpötila-anturi Kauko-ohjain Asennuksen tarkastuslista Noudata ehdottomasti kaikkia laitteiston osia koskevia käyttö- ja asennusohjeita. Työt Huomautukset/asetukset Asennusympäristöä...
  • Page 26 3 Käyttöönoton tarkastuslista Työt Huomautukset/asetukset Lämmönkeruuliuosputkien eristäminen höyrydiffuusiotiiviiksi Kondensaation estäminen. Kylmäaineputkien kiinnikkeiden käyttö asennettaessa lämmönkeruu- Kylmäsiltojen välttäminen. liuosputket taloon Oikean lämmönkeruuliuoksen käyttö Monoetyleeniglykoli, välttämätön häiriöttömän käytön varmistamiseksi. Oikean monoetyleeniglykoli/vesi-seossuhteen käyttö 3/7, tehokas käyttö vain määritetyllä seossuhteella Seossuhteen tarkastus refraktometrilla tehokas käyttö vain määritetyllä seossuhteella Täyttöpumpun tehon pienentäminen Ilman lämmönkeruuliuospiiriin pääsyn rajoittaminen.
  • Page 27 Käyttöönoton tarkastuslista 3 VWS 36/4.1 230V Työt Huomautukset/asetukset Ohjatun asennuksen käynnistäminen Kieli valinta −10 °C Jäätymissuoja Ilmaus: ympäristöja rakennuksen piiri Ilmaus: rakennuspiiri Tarkastusohje.: Ilmaus: ympäristöpiiri Kyllä, testi käynnissä, lopetus noin 30 min kuluttua Yhteystiedot syöttäminen VRC 700:aan Lopetetaanko ohjattu asennus? Kyllä...
  • Page 28 3 Käyttöönoton tarkastuslista Työt Huomautukset/asetukset MA VR70, os. 1 Kiertop. Lämpöpumppu 1 Tila Nykyisen arvon näyttö (valmiustila, lämmitys, jäähdytys, lämmin käyttövesi) nyk. menov. lämpöt. Nykyisen arvon näyttö Lämmitin 2 Tila Nykyisen arvon näyttö (valmiustila, lämmitys, jäähdytys, lämmin käyttövesi) nyk. menov. lämpöt. Nykyisen arvon näyttö...
  • Page 29 Käyttöönoton tarkastuslista 3 Työt Huomautukset/asetukset Päivälämpötila 20 °C Yölämpötila 15 °C Huonelämpötila Nykyisen arvon näyttö Alueen kohdistus VRC 700 Alueen venttiilin tila Nykyisen arvon näyttö (kiinni/auki) ALUE2 Alue käytössä Nykyisen arvon näyttö: Ei / Kyllä Päivälämpötila 20 °C Yölämpötila 15 °C Huonelämpötila Nykyisen arvon näyttö...
  • Page 30 3 Käyttöönoton tarkastuslista Työt Huomautukset/asetukset Kierto muuttamisesta sovittava laitteiston omistajan kanssa VR 91 Työt Huomautukset/asetukset Perusasetukset Kieli valinta Valikko → Ammattilaistaso → Järjestelmäkonfiguraatio Vikatila ei vikoja Säädinmoduulit Käyttölaitteen ohjelmistoversion näyttö Kauko-ohjauksen osoite 1, Riippuu VRC 700:n asetuksesta: Alueen kohdistus Valikko → Tavoitelämpötilat → ALUE2 Päivälämpöt.
  • Page 31 Système 0020235626 1 Notice d’installation du système Système 0020235626 VWS 36/4.1 230V avec chaudière gaz et VWZ MPS 40VRC 700 VR 91 Attention ! Risques de dommages matériels en cas d’installation incomplète ! Ce schéma est une représentation de principe et ne remplace pas un plan intégral. Ce schéma ne contient pas toutes les vannes et les robinetteries de sécurité...

  • Page 32: Liste De Contrôle D'installation

    2 Liste de contrôle d’installation Thermostat de sécurité Sonde de température de départ Sonde extérieure SysFlow Sonde de température du ballon Sonde de température du ballon Schéma électrique 0020235626 Générateur de chaleur Module d’extension/de mélange Pompe à chaleur Coupleur de bus eBUS Pompe de circulation Sonde extérieure Pompe chauffage...
  • Page 33 Liste de contrôle de mise en fonctionnement 3 Travaux Remarques/réglages Respect de l’emplacement du VRC 700 Le capteur de température ambiante situé dans le boîtier électrique de la pompe à chaleur est désactivé Dans la pièce de séjour, c’est-à-dire la pièce princi- pale Contrôle de l’étanchéité...
  • Page 34 3 Liste de contrôle de mise en fonctionnement Travaux Remarques/réglages Menu → Accès technicien → Programmes test → Progr. de contrôle P.01 et P.02 Vérification de la pression du raccordement du gaz à l’appui de la notice d’installation P.01 et P.02 Vérification de la teneur en CO₂...
  • Page 35 Liste de contrôle de mise en fonctionnement 3 Travaux Remarques/réglages Régéner. sources Respecter la réglementation, qui peut varier suivant les pays Humidité amb. act. Affichage de la valeur actuelle Type chaud. appoint Condens. Écart ballon tamp. PV 10 K Configuration schéma système Schéma de système Config.
  • Page 36 3 Liste de contrôle de mise en fonctionnement Travaux Remarques/réglages Rafraîchissement Oui avec un chauffage au sol Non, il vaut mieux renoncer au rafraîchissement passif avec les capteurs compacts et les capteurs enterrés horizontaux Surv. point de rosée T° départ mini. eté 18 °C TE arrêt rafraîch.
  • Page 37 Liste de contrôle de mise en fonctionnement 3 Travaux Remarques/réglages Menu → Températures désirées → ZONE1 Zone1 (nom après changement) Temp. désirée confort 20 °C Temp. désirée été 24 °C Temp. désirée réduit 15 °C Temp. ambiante Affichage de la valeur actuelle Menu →...
  • Page 38 1 Sustav 0020235626 Upute za instaliranje sustava Sustav 0020235626 VWS 36/4.1 230V s plinskim uređajem za grijanje, VWZ MPS 40, VRC 700 i VR 91 Oprez! Rizik od materijalnih šteta zbog nepotpune izolacije! Ovaj crtež je u osnovi prikaz i ne zamjenjuje potpuno planiranje. Ovaj crtež ne sadrži sve potrebne ven- tile i sigurnosne armature za potpunu instalaciju.
  • Page 39 Popis radova inspekcijskih radova 2 Osjetnik temperature spremnika SysFlow Osjetnik temperature spremnika Osjetnik temperature polaznog voda Spojna shema 0020235626 Generator topline Modul proširenja / miješajućeg ventila Dizalica topline Modul za kaskadno povezivanje Cirkulacijska crpka Vanjski osjetnik Crpka grijanja Osjetnik temperature spremnika 3-putni miješajući ventil Osjetnik temperature polaznog voda/osjetnik bazena Regulator sustava...
  • Page 40 3 Kontrolni popis puštanja u rad Radovi Napomene/postavke Provjerite nepropusnost kruga rasoline Izolirajte vod rasoline od difuzije pare Spriječite kondenzaciju. Koristite obujmice za rashladne cijevi za instalaciju voda rasoline u Izbjegavajte hladne mostove. kući Koristite pravilnu rasolinu Monoetilen-glikol, obavezno potreban za rad bez smetnji. Koristite pravilan odnos mješavine monoetilen-glikola /vode 3/7, učinkovit rad samo s definiranim odnosom mješa- vine...
  • Page 41 Kontrolni popis puštanja u rad 3 VWS 36/4.1 230V Radovi Napomene/postavke Pokretanje pomoći pri instaliranju Jezik Odabir Zaštita od smrz. −10 °C Odzračivanje kruga okoline i zgrade Odzračivanje kruga zgrade Ispitni prog: Odzračivanje kruga okoline Da, test aktivan, završava nakon otprilike 30 min Kontakt podaci na VRC 700 unos Završiti pomoćnika pri instaliranju?
  • Page 42 3 Kontrolni popis puštanja u rad Radovi Napomene/postavke Status Prikaz aktualne vrijednosti (stanje mirovanja, hlađenje, topla voda) Stv. temp. polaza Prikaz aktualne vrijednosti Uređaj za grijanje 2 Status Prikaz aktualne vrijednosti (stanje mirovanja, hlađenje, topla voda) Stv. temp. polaza Prikaz aktualne vrijednosti KRUG 1 Vrsta kruga Grijanje...
  • Page 43 Kontrolni popis puštanja u rad 3 Radovi Napomene/postavke Stvarna sobna temp. Prikaz aktualne vrijednosti Dodjela zone VRC 700 Status zon. ventila Prikaz aktualne vrijednosti (kod/na) ZONA2 Aktivirana zona Prikaz aktualne vrijednosti: Ne / Da Dnevna temperatura 20 °C Noćna temperatura 15 °C Stvarna sobna temp.
  • Page 44 3 Kontrolni popis puštanja u rad VR 91 Radovi Napomene/postavke Osnovne postavke Jezik Odabir Izbornik → Razina za servisera → Konfiguracija sustava Status greške nije greška Regulacijski moduli Prikaz verzije softvera uređaja za rukovanje Adresa bežične veze 1, Ovisno o postavki na VRC 700: Dodjela zone Izbornik →...
  • Page 45 Systeem 0020235626 1 Systeem installatiehandleiding Systeem 0020235626 VWS 36/4.1 230V met gaskegel, VWZ MPS 40, VRC 700 en VR 91 Opgelet! Risico op materiële schade door onvolledige installatie! Deze tekening is een principiële weergave en vervangt geen volledige planning. Deze tekening bevat niet alle nodige kleppen en veiligheidsarmaturen voor een volledige installatie.
  • Page 46 2 Installatiechecklist Maximaalthermostaat Aanvoertemperatuursensor Buitentemperatuursensor SysFlow Boilertemperatuursensor Boilertemperatuursensor Aansluitschema 0020235626 Warmteopwekker Uitbreidings-/mengmodule Warmtepomp Buskoppeling eBUS Circulatiepomp Buitentemperatuursensor CV-pomp Boilertemperatuursensor Driewegmengklep Aanvoertemperatuurvoeler/zwembadvoeler Systeemregelaar SysFlow Systeemtemperatuurvoeler Afstandsbediening Installatiechecklist Neem absoluut alle bedienings- en installatiehandleidingen die bij de componenten van de installatie worden meegeleverd in acht.
  • Page 47 Ingebruiknemingschecklist 3 Werkzaamheden Opmerkingen/instellingen Positie van de VRC 700 in acht nemen In de schakelkast van de warmtepomp, de kamer- temperatuurvoeler wordt gedeactiveerd in de woonruimte resp. centrale ruimte Brijncircuit op dichtheid controleren Brijnleidingen in het huis dampdiffusiedicht isoleren Condensatie verhinderen. Koelbuisklemmen voor de installatie van de brijnleidingen in het huis Koudebruggen vermijden.
  • Page 48 3 Ingebruiknemingschecklist VWS 36/4.1 230V Werkzaamheden Opmerkingen/instellingen Installatieassistent starten Taal selecteren −10 °C Invries beveiligings omgevings en afgiftesyst. circuit ontluchten afgiftesysteem Test program: ontluchten omgevings circuit Ja, test actief, na ca. 30 min beëindigen Kontakt data aan de VRC 700 invoeren Sluit de installatie assistend Menu →...
  • Page 49 Ingebruiknemingschecklist 3 Werkzaamheden Opmerkingen/instellingen MA VR70, adr. 1 Circ. pomp Warmtepomp 1 Status Weergave actuele waarde (stand-by, verwarmen, koelen, warm water) act. aanvoertemp. Weergave actuele waarde Warmteopwekker 2 Status Weergave actuele waarde (stand-by, verwarmen, koelen, warm water) act. aanvoertemp. Weergave actuele waarde CV-CIRCUIT1 Soort circuit Verwarmen...
  • Page 50 3 Ingebruiknemingschecklist Werkzaamheden Opmerkingen/instellingen Dagtemperatuur 20 °C Nachttemperatuur 15 °C Kamertemperatuur Weergave actuele waarde Zonetoewijzing VRC 700 Status zoneklep Weergave actuele waarde (toe/open) ZONE2 Zone geactiveerd Weergave actuele waarde: Nee / Ja Dagtemperatuur 20 °C Nachttemperatuur 15 °C Kamertemperatuur Weergave actuele waarde Zonetoewijzing VR91 1 Status zoneklep...
  • Page 51 Ingebruiknemingschecklist 3 VR 91 Werkzaamheden Opmerkingen/instellingen Basisinstellingen Taal selecteren Menu → Installateurniveau → Systeemconfiguratie Foutstatus Geen fout Thermostaatmodules Weergave van de softwareversie van het bedieningstoe- stel Adres afstandsbediening 1, afhankelijk van de instelling aan de VRC 700: Zone- toewijzing Menu → Gewenste temperaturen → ZONE2 Dagtemp.
  • Page 52 1 System 0020235626 Installasjonsveiledning for system System 0020235626 VWS 36/4.1 230V med gassdrevet varmer, VWZ MPS 40, VRC 700 og VR 91 Forsiktig! Fare for materielle skader ved ufullstendig installasjon! Denne tegningen er en skjematisk fremstilling og erstatter ikke en fullstendig planlegging. Denne tegningen inneholder ikke alle de nødvendige ventiler og sikkerhetsarmaturer som kreves for en...

  • Page 53: Sjekkliste For Installasjon

    Sjekkliste for installasjon 2 Maksimaltermostat Turtemperaturføler Utetemperaturføler SysFlow Tanktemperaturføler Tanktemperaturføler Koblingsskjema 0020235626 Varmeapparat Utvidelses-/shuntmodul Varmepumpe Busskobler eBUS Sirkulasjonspumpe Utetemperaturføler Varmepumpe Tanktemperaturføler Treveisblander Turtemperaturføler/bassengføler Systemregulator SysFlow Systemtemperaturføler Fjernstyring Sjekkliste for installasjon Følg alle bruks- og installasjonsanvisninger som er vedlagt komponentene i anlegget. Arbeid Merknader/innstillinger Overhold kravene til installasjonsomgivelser...
  • Page 54 3 Sjekkliste for igangkjøring Arbeid Merknader/innstillinger Kontroller brinekretsen for lekkasje Isoler brineledningene i boligen dampdiffusjonstett Hindre kondens. Bruk kulderørklemmer ved installasjon av brineledningene i Unngå kuldebroer. bygningen Bruk riktig brinevæske Monoetylenglykol, helt nødvendig for problemfri drift. Pass på riktig blandingsforhold monoetylenglykol/vann 3/7, effektiv drift bare med spesifisert blandingsforhold Kontroller blandingsforholdet med et refraktometer effektiv drift bare med spesifisert blandingsforhold...
  • Page 55 Sjekkliste for igangkjøring 3 VWS 36/4.1 230V Arbeid Merknader/innstillinger Start installasjonsveiviseren Språk Velg −10 °C Frostbeskyttelse Luft miljøog anleggskrets Luft anleggskrets Testprogram luft miljøkrets Ja, test aktiv, avslutt etter ca. 30 min Kontaktdata angi på VRC 700 Avslutte installasjonsveiviseren? Meny → Installatørnivå → Testmeny → Sensor-/akt.-test T.82 Anleggskrets trykk Kontroller, minst 1500–2000 mbar T.101 Miljøkrets Trykk...
  • Page 56 3 Sjekkliste for igangkjøring Arbeid Merknader/innstillinger Varmepumpe 1 Status Visning av gjeldende verdi (standby, oppvarming, kjøling, varmtvann) Aktuell turtemp. Visning av gjeldende verdi Varmeenhet 2 Status Visning av gjeldende verdi (standby, oppvarming, kjøling, varmtvann) Aktuell turtemp. Visning av gjeldende verdi VARMEKURS 1 Kretstype Varme...
  • Page 57 Sjekkliste for igangkjøring 3 Arbeid Merknader/innstillinger Nattemperatur 15 °C Romtemperatur Visning av gjeldende verdi Sonetilordning VRC 700 Status soneventil Visning av gjeldende verdi (lukket/åpen) SONE2 Sone aktivert Visning av gjeldende verdi: Nei / Ja Dagtemperatur 20 °C Nattemperatur 15 °C Romtemperatur Visning av gjeldende verdi Sonetilordning...
  • Page 58 3 Sjekkliste for igangkjøring VR 91 Arbeid Merknader/innstillinger Grunninnstillinger Språk Velg Meny → Installatørnivå → Systemkonfigurasjon Feilstatus Ingen feil Regulatormoduler Visning av programvareversjonen for betjeningsenheten Adresse fjernkontroll 1, avhengig av innstillingen på VRC 700: Sone- tilordning Meny → Ønsket temperatur → SONE2 Dag temp.
  • Page 59 Systém 0020235626 1 Návod na inštaláciu systému Systém 0020235626 VWS 36/4.1 230V s plynovým vykurovacím zariadením, VWZ MPS 40, VRC 700 a VR 91 Pozor! Riziko vecných škôd v dôsledku neúplnej inštalácie! Tento výkres je principiálnym zobrazením a nenahrádza úplné naplánovanie. Tento výkres neobsahuje všetky potrebné...
  • Page 60 2 Kontrolný zoznam – inštalácia Maximálny termostat Snímač teploty na výstupe Snímač vonkajšej teploty SysFlow Snímač teploty zásobníka Snímač teploty zásobníka Montážna schéma zapojenia 0020235626 Zdroj tepla Rozširujúci/ zmiešavací modul Tepelné čerpadlo Zbernicový väzbový člen eBUS Cirkulačné čerpadlo Snímač vonkajšej teploty Snímač...
  • Page 61 Kontrolný zoznam – uvedenie do prevádzky 3 Práce Poznámky/nastavenia Skontrolovať tesnosť solárneho okruhu Izolovať solárne vedenia v dome utesnením proti difúzii pár Zabrániť kondenzácii. Použiť príchytky na chladiace rúrky na inštaláciu solárnych vedení Zabrániť tepelným mostom. v dome Použiť správnu nemrznúcu zmes Monoetylénglykol, nevyhnutne potrebný...
  • Page 62 3 Kontrolný zoznam – uvedenie do prevádzky VWS 36/4.1 230V Práce Poznámky/nastavenia Spustenie asistenta inštalácie Jazyk Vybrať Protimraz. ochrana −10 °C odvzdušnenie okruhu okolia a budovy odvzdušnenie okruhu budovy Skúš. program: odvzdušnenie okruhu okolia Ano, test aktívny, po cca 30 min. ukončiť Kontaktné...
  • Page 63 Kontrolný zoznam – uvedenie do prevádzky 3 Práce Poznámky/nastavenia MA VR70, adr. 1 Cirk. čerp. Tepelné čerpadlo 1 Stav Zobrazenie aktuálnej hodnoty (pohotovostný režim, kúre- nie, chladenie, teplá voda) Akt. tepl. na výstupe Zobrazenie aktuálnej hodnoty Zdroj tepla 2 Stav Zobrazenie aktuálnej hodnoty (pohotovostný...
  • Page 64 3 Kontrolný zoznam – uvedenie do prevádzky Práce Poznámky/nastavenia Denná teplota 20 °C Nočná teplota 15 °C Skut. priest. tepl. Zobrazenie aktuálnej hodnoty Priradenie zón VRC 700 Stav zónov. ventilu Zobrazenie – aktuálna hodnota (zatvorené/otvorené) ZÓNA2 Zóna aktivovaná Zobrazenie aktuálnej hodnoty: Nie / Áno Denná...
  • Page 65 Kontrolný zoznam – uvedenie do prevádzky 3 VR 91 Práce Poznámky/nastavenia Základné nastavenia Jazyk Vybrať Menu → Úroveň pre servisných pracovníkov → Konfigurácia sys- tému Stav poruchy bez chyby Moduly regulátora Zobrazenie verzie softvéru ovládacieho prístroja Adresa diaľk. riadenia 1, závislé od nastavenia na VRC 700: Priradenie zón Menu →...
  • Page 66 1 Sistem 0020235626 Navodila za namestitev sistema Sistem 0020235626 VWS 36/4.1 230V s plinskim grelnikom, VWZ MPS 40, VRC 700 in VR 91 Previdnost! Nevarnost materialne škode zaradi nepopolne namestitve! Ta risba prikazuje zgolj princip delovanja in ne nadomešča celotnega načrta. Ta risba ne zajema vseh potrebnih ventilov in varnostne opreme za popolno montažo.
  • Page 67 Kontrolni seznam za namestitev 2 Temperaturni senzor zalogovnika SysFlow Temperaturni senzor zalogovnika Tipalo temperature dvižnega voda Vezalni načrt 0020235626 Izvor toplote Razširitveni modul/modul mešalnega ventila Toplotna črpalka Vezava e-vodila Cirkulacijska črpalka Zunanji temperaturni senzor Ogrevalna črpalka Temperaturni senzor zalogovnika 3-smerni mešalni ventil Tipalo temperature dvižnega voda/tipalo v kopališču Regulator sistema SysFlow...
  • Page 68 3 Kontrolni seznam za zagon Dela Opombe/nastavitve Izolacija cevi za slano raztopino v hiši, da bodo neprepustne za paro Preprečite kondenzacijo. Namestitev objemk za hladne vremenske razmere na cevi za slano Preprečite toplotne mostove. raztopino v hiši Uporaba pravilne slane raztopine Monoetilenglikol je obvezen za brezhibno delovanje.
  • Page 69 Kontrolni seznam za zagon 3 VWS 36/4.1 230V Dela Opombe/nastavitve Zagon čarovnika za namestitev Jezik izbira Zaščita proti zmrz. −10 °C Odzračevanje kroga okolja in zgradbe Odzračevanje kroga zgradbe Testni progr.: Odzračevanje kroga okolja Da, test poteka, dokončanje po približno 30 minutah Kontaktni podatki vnos v VRC 700 Zapreti asistenta inštalacije?
  • Page 70 3 Kontrolni seznam za zagon Dela Opombe/nastavitve MA VR70, nasl. 1 Cirk. črpal. Toplotna črpalka 1 Status Prikaz trenutne vrednost (v pripravljenosti, ogrevanje, hlajenje, segrevanje vode) Tren. temp. dviž. voda Prikaz trenutne vrednosti Izvor toplote 2 Status Prikaz trenutne vrednost (v pripravljenosti, ogrevanje, hlajenje, segrevanje vode) Tren.
  • Page 71 Kontrolni seznam za zagon 3 Dela Opombe/nastavitve Dnevna temperatura 20 °C Nočna temperatura 15 °C Sobna temperatura Prikaz trenutne vrednosti Dodelitev območja VRC 700 Stanje consk. ventila Prikaz trenutne vrednosti (zaprto/odprto) OBMOČJE2 Območje aktivirano Prikaz trenutne vrednosti: Ne / Da Dnevna temperatura 20 °C Nočna temperatura...
  • Page 72 3 Kontrolni seznam za zagon VR 91 Dela Opombe/nastavitve Osnovne nastavitve Jezik izbira Meni → Nivo za strokovno osebje → Konfiguracija sistema Stanje napake To ni napaka Regulacijski moduli Prikaz različice programske opreme upravljalne naprave Naslov daljinskega upravljalca 1, Glede na nastavitve v VRC 700: Dodelitev območja Meni →...
  • Page 73 System 0020235626 1 System installationsanvisning System 0020235626 VWS 36/4.1 230V med gasvärmare, VWZ MPS 40, VRC 700 och VR 91 Se upp! Risk för materialskador på grund av felaktig installation! Denna ritning är en principframställning och ersätter inte en fullständig planering. Denna ritning innehål- ler inte alla nödvändiga ventiler och säkerhetsarmaturer för en fullständig installation.
  • Page 74 2 Installationschecklista Varmvattengivare SysFlow Varmvattengivare Framledningstemperaturgivare Anslutningsschema 0020235626 Värmegenerator Expansions-/blandarmodul Värmepump Bus-kopplare eBUS Cirkulationspump Utetemperaturgivare Cirkulationspump Varmvattengivare 3-vägsshunt Givare framledningstemperatur/simbassängsgivare Systemreglering SysFlow Systemtemperaturgivare Fjärrkontroll Installationschecklista Följ alltid de driftinstruktioner och installationsanvisningar som medföljer systemets komponenter. Arbeten Anmärkningar/inställningar Iaktta installationsomgivningens villkor Uppställningsrummets minimivolym 1.60 m³...
  • Page 75 Checklista vid idrifttagning 3 Arbeten Anmärkningar/inställningar Kontrollera att brinekretsen är tät Isolera brineledningar ångdiffusionstätt i huset Förhindra kondensation. Använd kylrörsklämmor för installationen av brineledningarna i huset Undvik köldbryggor.. Använd riktig brinevätska Monoetylenglykol, är tvingande nödvändigt för en stör- ningsfri drift. Använd ett korrekt blandningsförhållande monoetylenglykol/vatten 3/7, effektiv drift endast med definierat blandningsförhål- lande...
  • Page 76 3 Checklista vid idrifttagning VWS 36/4.1 230V Arbeten Anmärkningar/inställningar Starta installationsassistenten Språk Välj −10 °C Frostskydd Köldbärare & värmekrets avluftning Värmekrets avluftning Testprogram: Köldbärarkrets avluftning Ja, Test aktiv, avsluta efter ca. 30 min Kontaktdata mata in på VRC 700 Skall install.assistenten avslutas? Meny →...
  • Page 77 Checklista vid idrifttagning 3 Arbeten Anmärkningar/inställningar Värmepump 1 Status Visning aktuellt värde (standby, värma, kyla, varmvatten) Framl. temperatur Visning av aktuellt värde Värmepump / panna 2 Status Visning aktuellt värde (standby, värma, kyla, varmvatten) Framl. temperatur Visning av aktuellt värde VÄRMEKRETS 1 Typ av krets Värme...
  • Page 78 3 Checklista vid idrifttagning Arbeten Anmärkningar/inställningar Ärvärde rum Visning av aktuellt värde Zontilldelning VRC 700 Status zonventil Visning aktuellt värde (stängd/öppen) ZON2 Zon aktiverad Visning aktuellt värde: Nej / Ja Dagtemperatur 20 °C Nattemperatur 15 °C Ärvärde rum Visning av aktuellt värde Zontilldelning VR91 adr1 Status zonventil...
  • Page 79 Checklista vid idrifttagning 3 VR 91 Arbeten Anmärkningar/inställningar Grundinställning Språk Välj Meny → Installatörsnivå → Systemkonfiguration Felstatus inget fel Reglermodul Visning av manöverapparatens programversion Adress fjärrkontroll 1, Beroende på inställningen på VRC 700: Zontilldel- ning Meny → Börvärde → ZON2 Bör dag temp.värme 20 °C Bör dag temp.kyla...
  • Page 80 N.V. Vaillant S.A. Golden Hopestraat 15 B-1620 Drogenbos Tel. 2 3349300 Fax 2 3349319 Kundendienst / Service après-vente / Klantendienst 2 3349352 info@vaillant.be www.vaillant.be Vaillant Group Czech s. r. o. Chrášt'any 188 CZ-25219 Praha-západ Telefon 2 81028011 Telefax 2 57950917 vaillant@vaillant.cz www.vaillant.cz Vaillant Deutschland GmbH & Co.KG Berghauser Str.

This manual is also suitable for:

Vrc 700Vr 910020235626
