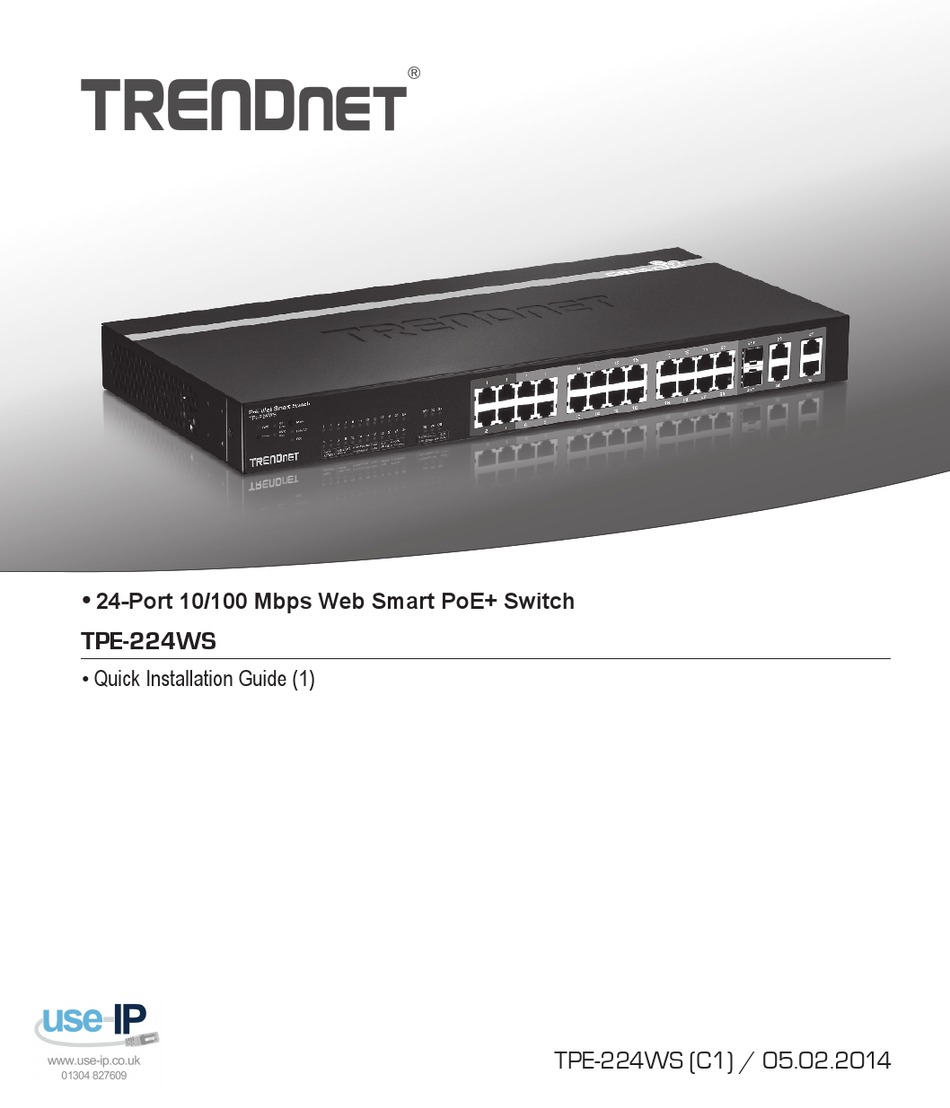

- Page 1 Ÿ 24-Port 10/100 Mbps Web Smart PoE+ Switch TPE-224WS Quick Installation Guide (1) Ÿ TPE-224WS (C1) / 05.02.2014...
-
Page 2: Package Contents
1. Before You Start Package Contents Ÿ TPE-224WS Ÿ Multi-Language Quick Installation Guide Ÿ CD-ROM (Utility and User's Guide) Ÿ Power cord Ÿ Rack mount kit Minimum Requirements Ÿ Computer with an Ethernet port and web browser Ÿ Network cable Optional Equipment Ÿ... -
Page 3: Hardware Installation And Configuration
3. Hardware Installation and Configuration 3. Assign a Static IP address to your computer's network adapter in the subnet of 192.168.10.x (e.g. 192.168.10.25) and a subnet mask of 255.255.255.0. 4. Open your web browser, type the IP address of the switch in the address bar, and then press Enter. The default IP address is 192.168.10.200. - Page 4 Address, change the password, then install the Web Smart Switch Management Utility. Follow the steps provided on the user's guide For detailed information regarding the TPE-224WS’s configuration and advanced settings, please refer to the User's Guide on the provided CD-ROM.
-
Page 5: Contenu De L'emballage
1. Avant de commencer Contenu de l'emballage Ÿ TPE-224WS Ÿ Guide d´installation rapide en plusieurs langues Ÿ CD-ROM (L'utilitaire et le guide de L'utilisateur) Ÿ Cordon d'alimentation Ÿ Câble réseau Préalables à l'installation Ÿ Un ordinateur avec un port Ethernet et le navigateur Web Ÿ... - Page 6 3. Installation et configuration du matériel 3. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque sous réseau de 255.255.255.0. 4. Ouvrez votre navigateur, entrez l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter (Entrée).
- Page 7 IP et modifiez le mot de passe. Ensuite installez l'utilitaire de gestion Internet. Suivez les étapes ci-dessous. Pour plus d'informations concernant la configuration et les paramètres avancés du TPE-224WS, veuillez consulter le Guide de l'utilisateur sur le CD-ROM fourni.
-
Page 8: Optionale Geräte
1. Bevor Sie Anfangen Packungsinhalt Ÿ TPE-224WS Ÿ Anleitung zur Schnellinstallation Ÿ CD-ROM (Dienstprogramm & Bedienungsanleitung) Ÿ Stromkabel Ÿ Montagesatz für Gestell Installationsanforderungen Ÿ Einen Computer mit einem Ethernet-Anschluss und Web-Browser Ÿ Netzwerkkabel Optionale Geräte Ÿ Standardmäßiges 19”-Gestell Ÿ SFP-Modul (z.B. TE100-MGBFX, TEG-MGBSX, TEG-MGBS10, TEG-MGBS40, TEG-MGBS80, TEG-MGBS10D3, TEG-MGBS10D5, TEG-MGBS40D3, TEG-MGBS40D5) 2. - Page 9 3. Installation der Hardware und Konfiguration 3. Weisen Sie dem Netzwerkadapter Ihres Computers eine statische IP-Adresse im Subnetz 192.168.10.x (z.B. 192.168.10.25) und die Subnetzmaske 255.255.255.0 zu. 4. Öffnen Sie Ihren Webbrowser, geben Sie die IP-Adresse des Switch in die Adressleiste ein und drücken Sie auf die Eingabetaste.
- Page 10 Installieren Sie das Webmanagement-Programm, wenn Sie problemlos alle webbasierten Switches Ihres Netzwerks auffinden, IP-Adressen zuweisen und Kennwörter ändern. Gehen Sie dazu entsprechend den folgenden Schritten vor. Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen des TPE-224WS finden Sie in der Bedienungsanleitung auf der beiliegenden CD-ROM.
-
Page 11: Contenidos Del Paquete
1. Antes de iniciar Contenidos del paquete Ÿ TPE-224WS Ÿ Guía de instalación rápida multilingüe Ÿ CD-ROM (Herramienta y guía del usuario) Ÿ Cable de alimentación Ÿ Kit para montaje al estante Requerimientos Minimos Ÿ Un computador con un puerto Ethernet y un navegador Web Ÿ... - Page 12 3. Inslatación y configuración del Hardware 3. Asigne una dirección IP estática al adaptador de red de su computador en la máscara de subred de 192.168.10.x (e.j. 192.168.10.25) y máscara de subred de 255.255.255.0. 4. Abra su navegador Web, escriba la dirección IP del switch en la barra de dirección, y luego pulse Enter (Intro).
- Page 13 IP, cambie la contraseña y después instale la herramienta de gestión Web. Siga los siguientes pasos. Para más información sobre la configuración y las opciones avanzadas de configuración del TPE-224WS, consulte la Guía del usuario en el CD-ROM proporcionado.
-
Page 14: Содержимое Упаковки
1. Что нужно сделать в самом начале Содержимое упаковки Ÿ TPE-224WS Ÿ Руководство по быстрой установке на нескольких языках Ÿ CD-ROM (Утилитой и Инструкция Пользователя) Ÿ Сетевой провод Ÿ Комплект для монтажа в стойке Требования к установке Ÿ Компьютер с портом Ethernet и веб-браузер... - Page 15 3. Установка и настройка оборудования 3. Необходимо назначить сетевому адаптеру компьютера статический IP-адрес в подсети 192.168.10.x (напр., 192.168.10.25) и маску подсети 255.255.255.0. 4. Откройте свой браузер, введите IP-адрес коммутатор в адресной строке и нажмите на Enter (Ввод). IP-адрес по умолчанию 192.168.10.200. 5.
- Page 16 При необходимости простого нахождения в сети всех управляющих коммутаторов, работающих на основе веб-технологии, назначения IP-адреса и изменения достаточно воспользоваться служебной программой Web M anagement Utility. Выполните нижеприведенные указания. Подробную информацию о настройке и расширенных параметрах настройки устройства TPE-224WS смотрите в “Руководстве пользователя” на прилагаемом CD-диске.
-
Page 17: Product Information
Company Information: Company Name: TRENDnet, Inc. Company Address: 20675 Manhattan Place Torrance, CA 90501 Product Information: Product Description: 24-Port 10/100 Mbps Web Smart PoE+ Switch Model Number: TPE-224WS Brand Name: TRENDnet Technical Standards: EN 55022: 2010 Class A AS/NZS CISPR 22: 2009 Class A... - Page 18 Coordonnées du fournisseur: Nom: TRENDnet, Inc. Adresse: 20675 Manhattan Place Torrance, CA 90501 Détails du produit: Nom du produit: Switch PoE+ web smart 10/100 Mb/s à 24 ports Modèle: TPE-224WS Nom Commercial: TRENDnet Détails standard applicable: EN 55022: 2010 Class A...
- Page 21 Garantia Limitada TRENDnet garante seus produtos contra defeitos em material e mão de obra, sob condições normais de uso e serviço, pelo seguinte tempo a partir da data da compra. Garantia: Garantia limitada de 3 anos. (Quando aplicável: 1 ano de garantia para adaptador de tensão, fonte e componentes de ventoinhas).
- Page 22 TPE-224WS Гарантія компанії Гарантія компанії TRENDnet поширюється на дефекти, що виникли з вини виробника, при дотриманні умов експлуатації та обслуговування протягом встановленого періоду з моменту придбання. (Продукт: Обмежена гарантія: 3 роки обмеженої гарантії (Поширюється: Протягом 1 року на силові адаптери, джерела живлення і компоненти вентилятора охолодження) Повну...
