Master GHIBLI Manual

GHIBLI 2019
GHIBLI Duo 2019
centrale vento per 1 motore - 2 motori
Gentile cliente, la ringraziamo per aver acquistato un prodotto Master S.p.A. Prima di procedere all'installazione leggere attentamente questo manuale. Il dispositivo è stato
progettato per il comando di motori tubolari con finecorsa meccanici alimentati alla tensione di rete per la movimentazione di tende da sole, tapparelle e simili. Ogni altro uso al di fuori
dal campo definito da Master S.p.A. è vietato e comporta, così come il mancato rispetto delle istruzioni riportate in questo manuale, l'annullamento della responsabilità e della
garanzia Master S.p.A. L'installatore deve formare l'utilizzatore finale all'uso dell'automazione e fornirgli il presente manuale d'uso e manutenzione per eventuali successive
consultazioni.
Questo dispositivo non protegge le tende in caso di forti e improvvise raffiche di vento.
In caso di rischi meteorologici di questo tipo, verificare che le tende restino chiuse! Master S.p.A. declina ogni responsabilità per danni verificatisi a causa di eventi atmosferici non
rilevati dal dispositivo.
Caratteristiche tecniche
Alimentazione: 230 V~ 50 Hz
Portata max contatti: 1 x 2,6A / 2 x 2,6A
Dimensioni:
Peso: 200 g
Temperatura di esercizio:
Grado di protezione:
Soglia vento: 10 km/h - 35 km/h
Soglia sole (serie ZENITH) : 1 klux - 45 klux
01. MONTAGGIO
01.1 Avvertenze per la sicurezza
L'installazione non corretta può causare gravi ferite
installazione, collegamento, programmazione e manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le
normative, i regolamenti locali e le istruzioni riportate in questo manuale Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico definitivo è
riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
comandi radio o necessitare di particolari sicurezze Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizione operative dell'avvolgibile
01.2 Avvertenze per l'installazione
Leggere i dati tecnici riportati nel paragrafo "Caratteristiche tecniche" per valutare i limiti d'impiego del prodotto
installare il prodotto, verificarne la compatibilità con le apparecchiature e gli accessori associati
dispositivo deve essere del tipo a "finecorsa meccanici", senza alcuna elettronica di controllo; il motore deve essere di potenza
adeguata al carico applicato (verificare i dati di targa riportati sul motore)
●
subito danni durante il trasporto L'urto violento e l'utilizzo di utensili non adeguati può causare la rottura di parti esterne o interne
●
del dispositivo È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o sostituire parti senza
●
l'autorizzazione del costruttore Verificare che la superficie prescelta per l'installazione sia di materiale solido e possa garantire
●
un fissaggio stabile Installare il prodotto con le palette rivolte verso il basso e con il corpo del sensore orizzontale (l'uso di una
livella a bolla facilita l'operazione, l'attacco a muro basculante con angolo ±90° consente di fissare il sensore anche su strutture
●
non verticali) Il prodotto deve essere installato ben esposto al sole-vento, lontano da fonti di calore (es: canne fumarie), lontano
da ostacoli che possono interferire con il movimento delle palette
da non entrare in contatto con parti in movimento
utilizzare pulitori a getto d'acqua o ad alta pressione
a motore alimentato
01.3 Avvertenze per l'uso
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano
ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso
l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso del
●
prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento
dell'avvolgibile. Controllare l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al termine
●
del movimento Non permettere ai bambini di giocare con l'apparecchio e con i dispositivi di comando
l'avvolgibile quando si stanno effettuando operazioni di manutenzione (es. pulizia vetri, ecc). Durante le manutenzioni scollegare
la linea di alimentazione

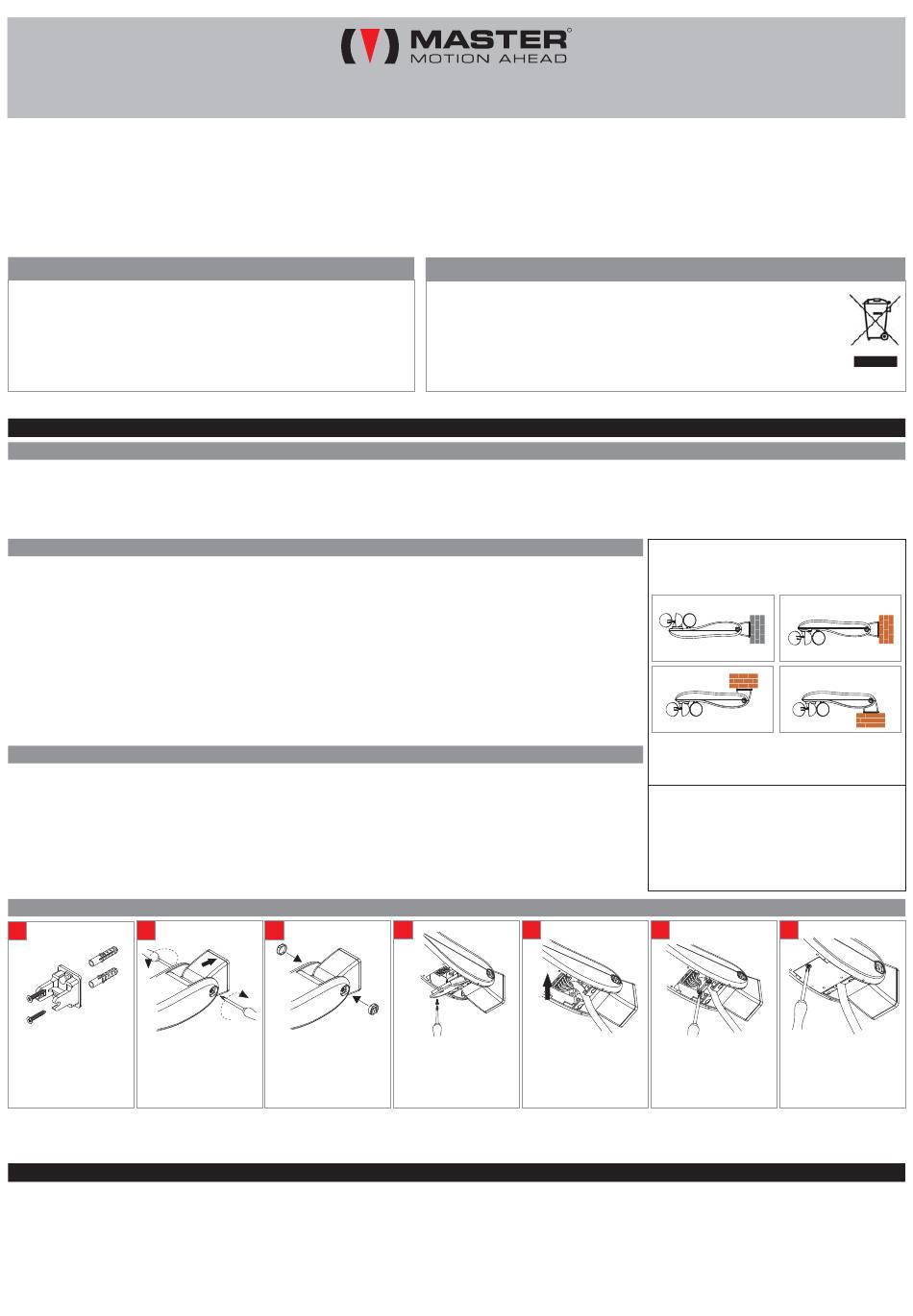

01.4 Montaggio
A B (1)
Fissare il supporto con i Inserire il corpo sul
tasselli e le viti in supporto e
dotazione posizione orizzontale
chiudendo saldamente
le due viti laterali
(1) ATTENZIONE: queste viti non devono mai essere svitate completamente.
02. COLLEGAMENTI ELETTRICI
Effettuare i collegamenti in assenza di alimentazione
all'impianto di messa a terra (giallo/verde)
rete, con una distanza di apertura dei contatti in ciascun polo di almeno 3 mm. Tale dispositivo deve essere installato conformemente alle regole di installazione e deve essere collegato
direttamente ai morsetti di alimentazione
adeguata al carico, ad esempio un fusibile di valore massimo 3,15 A (per GHIBLI e ZENITH) o 6,3A (per GHIBLI DUO e ZENITH DUO)
essere proporzionata alla lunghezza degli stessi ed all'assorbimento del carico, ed in ogni caso non inferiore ad 1,5 mm
(a "uomo presente"), NON utilizzare deviatori a posizione mantenuta
protetti.
MASTER S.p.A. via Pertini 3, 30030 Martellago (VE)
236 x 54 x 73 mm
–20°C - +55 °C
IPX4
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
●
●
Il cavo di alimentazione deve essere posizionato in modo tale
●
Non utilizzare prodotti abrasivi o solventi per la pulizia del prodotto, non
●
Per la vostra sicurezza, è vietato operare in prossimità del rullo avvolgitore
C
Applicare gli appositi
coperchi sulle due viti
bloccare in
laterali
●
Verificare che la linea di alimentazione non dipenda da circuiti elettrici destinati all'illuminazione
●
Prevedere a monte della rete di alimentazione dell'automazione un dispositivo che assicuri la disconnessione completa onnipolare dalla
●
Il prodotto non prevede alcuna protezione contro sovraccarichi o cortocircuiti. Prevedere sulla linea di alimentazione una protezione
rev05.3 27.05.2021
Rispettiamo l'ambiente
Rispettare l'ambiente è un dovere di tutti! MASTER utilizza materiali di imballo
riciclabili. Al termine del ciclo di vita del prodotto smaltisci i materiali negli appositi
contenitori, secondo le norme vigenti sul territorio. Questo prodotto potrebbe
contenere sostanze inquinanti per l'ambiente e pericolose per la salute.
severamente vietato e pericoloso smaltire il prodotto gettandolo nei rifiuti
domestici.
●
●
