65UU640C
75UU640C
Due to the environment regulations about importation and disposal of batteries, remote control batteries will not
ENGLISH
be provided with LG monitor signage / commercial TV models (Argentina and Colombia).
Por regulaciones de tipo ambiental respecto a la importación y destrucción de baterías, LG monitor signage / com-
ESPAÑOL
mercial TVs no van a traer incluidas las pilas del control remoto (Argentina y Colombia).
www.lg.com
ENGLISH
Easy Setup Guide
Please read this manual carefully before operating your set and retain it for future reference.
ESPAÑOL
Guía Rápida de Configuración
Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
12
14
12
14
16
20
16
20

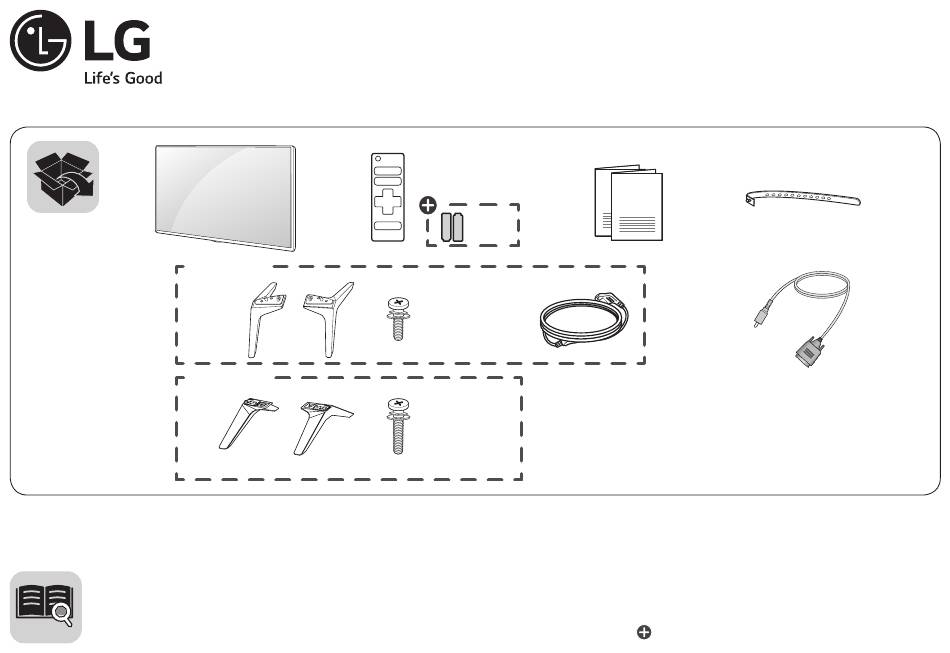

AAA
X 6
(M4 x L20)
X 6
(M4 x L30)
: Depending upon country / Según del país
LED TV
65UU640C
75UU640C
