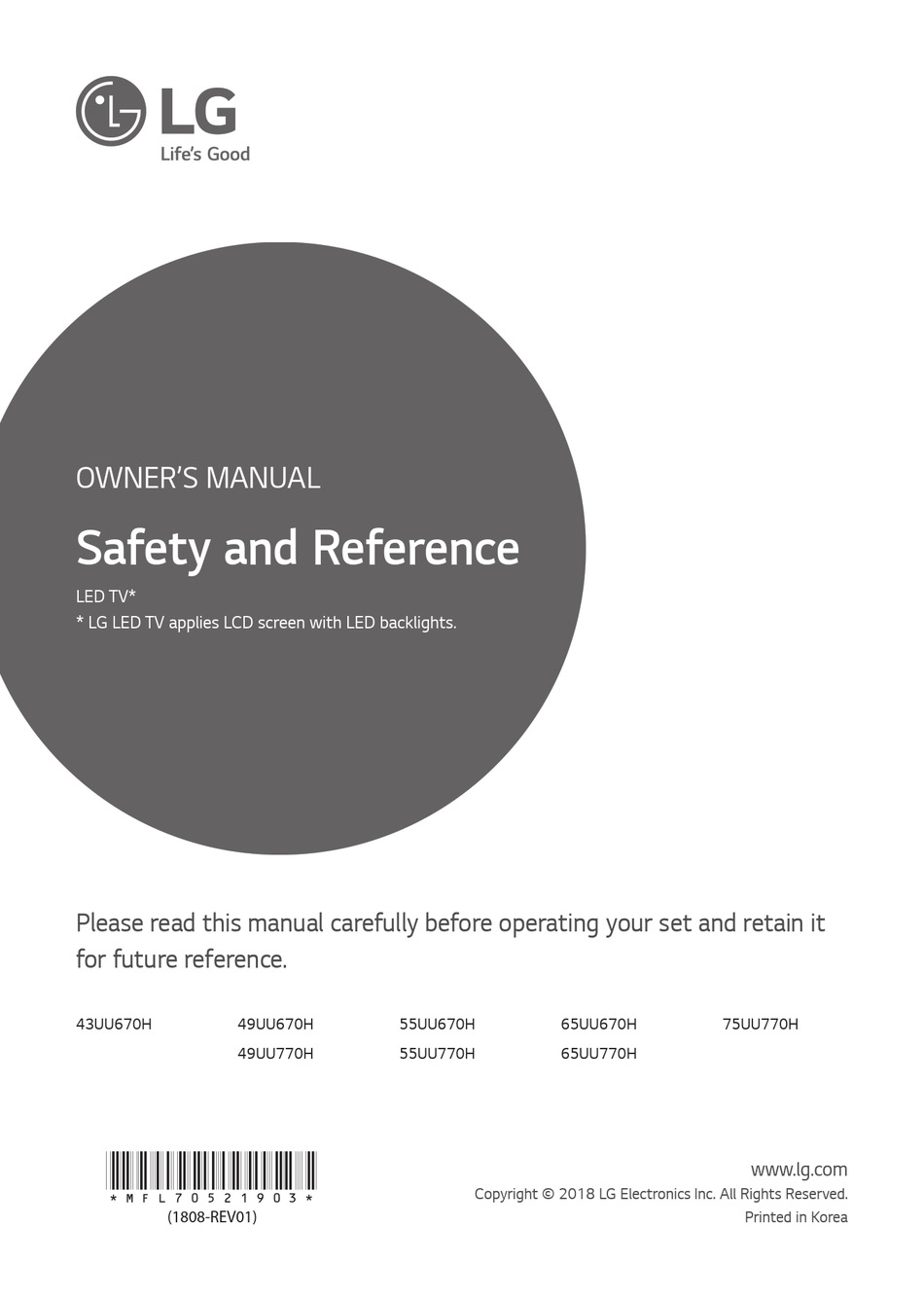

OWNER'S MANUAL
Safety and Reference
LED TV*
* LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating your set and retain it
for future reference.
43UU670H
49UU670H
49UU770H
*MFL70521903*
(1808-REV01)
55UU670H
65UU670H
55UU770H
65UU770H
Copyright © 2018 LG Electronics Inc. All Rights Reserved.
75UU770H
www.lg.com
Printed in Korea
