CAME SMA Operating Instructions Manual

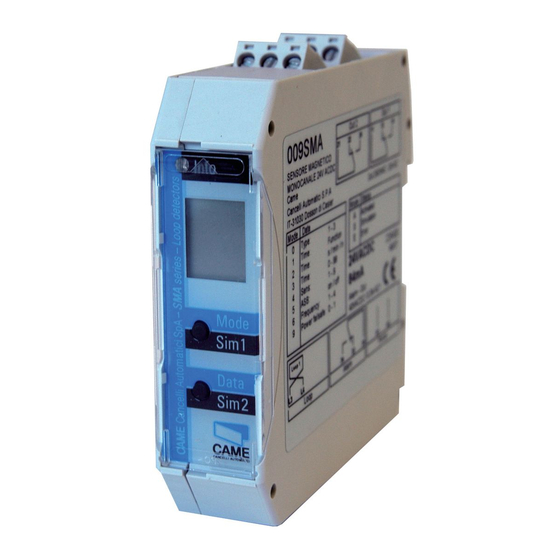

SENSORE MAGNETICO

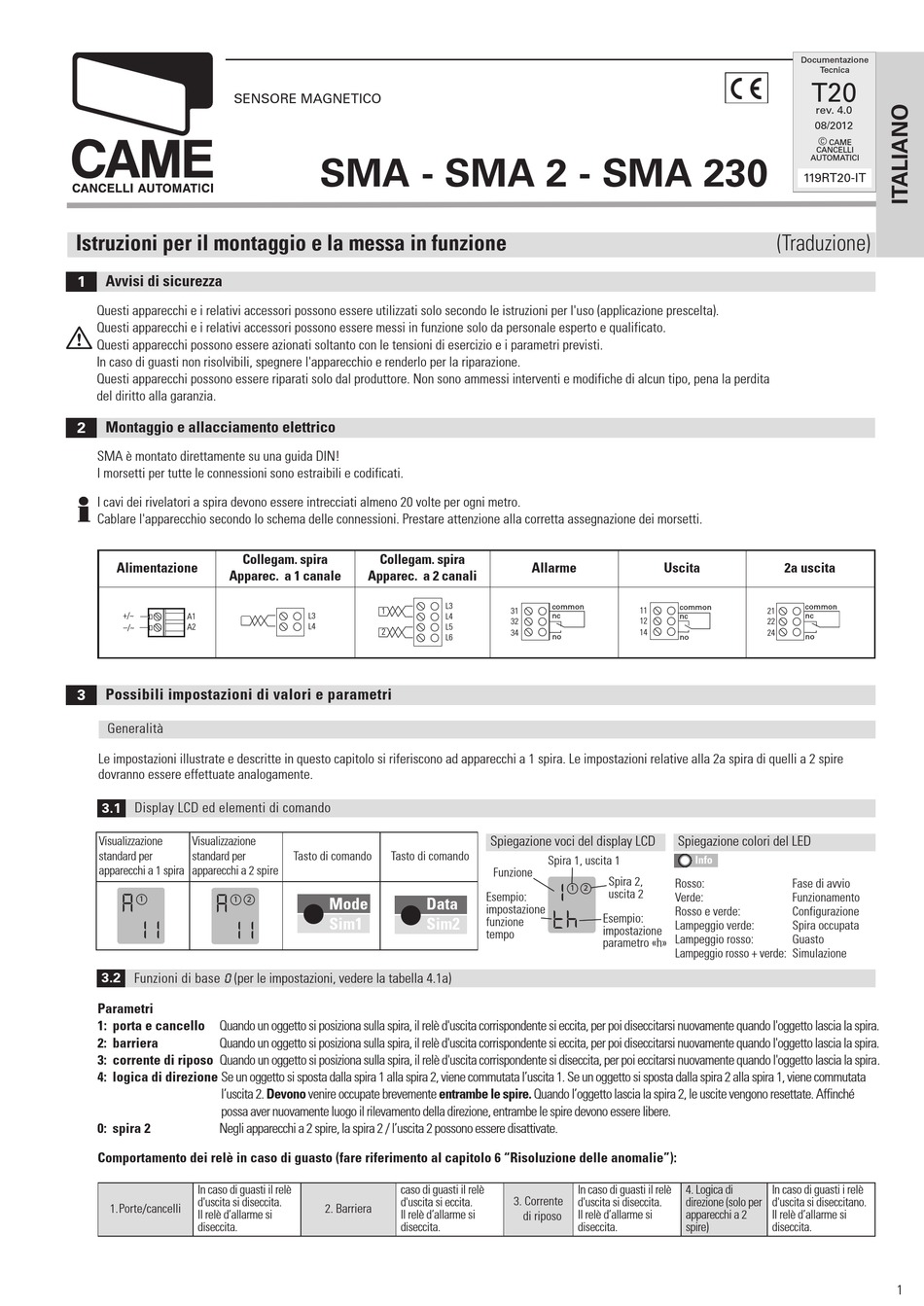

Istruzioni per il montaggio e la messa in funzione
1 Avvisi di sicurezza
Questi apparecchi e i relativi accessori possono essere utilizzati solo secondo le istruzioni per l'uso (applicazione prescelta).
Questi apparecchi e i relativi accessori possono essere messi in funzione solo da personale esperto e qualificato.
Questi apparecchi possono essere azionati soltanto con le tensioni di esercizio e i parametri previsti.
In caso di guasti non risolvibili, spegnere l'apparecchio e renderlo per la riparazione.
Questi apparecchi possono essere riparati solo dal produttore. Non sono ammessi interventi e modifiche di alcun tipo, pena la perdita
del diritto alla garanzia.
2 Montaggio e allacciamento elettrico
SMA è montato direttamente su una guida DIN!
I morsetti per tutte le connessioni sono estraibili e codificati.
I cavi dei rivelatori a spira devono essere intrecciati almeno 20 volte per ogni metro.
Cablare l'apparecchio secondo lo schema delle connessioni. Prestare attenzione alla corretta assegnazione dei morsetti.
Collegam. spira
Alimentazione
Apparec. a 1 canale
+/~
A1
A2
–/~
3 Possibili impostazioni di valori e parametri
Generalità
Le impostazioni illustrate e descritte in questo capitolo si riferiscono ad apparecchi a 1 spira. Le impostazioni relative alla 2a spira di quelli a 2 spire
dovranno essere effettuate analogamente.
3.1 Display LCD ed elementi di comando
Visualizzazione Visualizzazione
standard per standard per
apparecchi a 1 spira apparecchi a 2 spire
1 1 2
Funzioni di base 0 (per le impostazioni, vedere la tabella 4.1a)
3.2
Parametri
1: porta e cancello Quando un oggetto si posiziona sulla spira, il relè d'uscita corrispondente si eccita, per poi diseccitarsi nuovamente quando l'oggetto lascia la spira.
2: barriera Quando un oggetto si posiziona sulla spira, il relè d'uscita corrispondente si eccita, per poi diseccitarsi nuovamente quando l'oggetto lascia la spira.
3: corrente di riposo Quando un oggetto si posiziona sulla spira, il relè d'uscita corrispondente si diseccita, per poi eccitarsi nuovamente quando l'oggetto lascia la spira.
4: logica di direzione Se un oggetto si sposta dalla spira 1 alla spira 2, viene commutata l'uscita 1. Se un oggetto si sposta dalla spira 2 alla spira 1, viene commutata
l'uscita 2. Devono venire occupate brevemente entrambe le spire. Quando l'oggetto lascia la spira 2, le uscite vengono resettate. Affinché
possa aver nuovamente luogo il rilevamento della direzione, entrambe le spire devono essere libere.
0: spira 2 Negli apparecchi a 2 spire, la spira 2 / l'uscita 2 possono essere disattivate.
Comportamento dei relè in caso di guasto (fare riferimento al capitolo 6 "Risoluzione delle anomalie"):
In caso di guasti il relè
d'uscita si diseccita.
1.Porte/cancelli
Il relè d'allarme si
diseccita.
SMA - SMA 2 - SMA 230
Collegam. spira
Apparec. a 2 canali
L3
1
L3 L4
L4 L5
2
L6
Tasto di comando Tasto di comando
Mode Data
Sim1
Sim2
caso di guasti il relè
d'uscita si eccita.
2. Barriera
Il relè d'allarme si
diseccita.
Allarme
common
11
31
nc
12
32
34 14
no
Spiegazione voci del display LCD
Spira 1, uscita 1
Funzione
Spira 2,
1 2
uscita 2
Esempio:
impostazione
Esempio:
funzione
impostazione
tempo
parametro «h»
In caso di guasti il relè
3. Corrente
d'uscita si diseccita.
Il relè d'allarme si
di riposo
diseccita.
Documentazione
Tecnica
T20
rev. 4.0
08/2012
©
CAME
CANCELLI
AUTOMATICI
119RT20-IT
(Traduzione)
Uscita 2a uscita
common common
21
nc
nc
22
24
no no
Spiegazione colori del LED
Info
Rosso: Fase di avvio
Verde: Funzionamento
Rosso e verde: Configurazione
Lampeggio verde: Spira occupata
Lampeggio rosso: Guasto
Lampeggio rosso + verde: Simulazione
4. Logica di In caso di guasti i relè
direzione (solo per d'uscita si diseccitano.
apparecchi a 2 Il relè d'allarme si
spire) diseccita.
1
