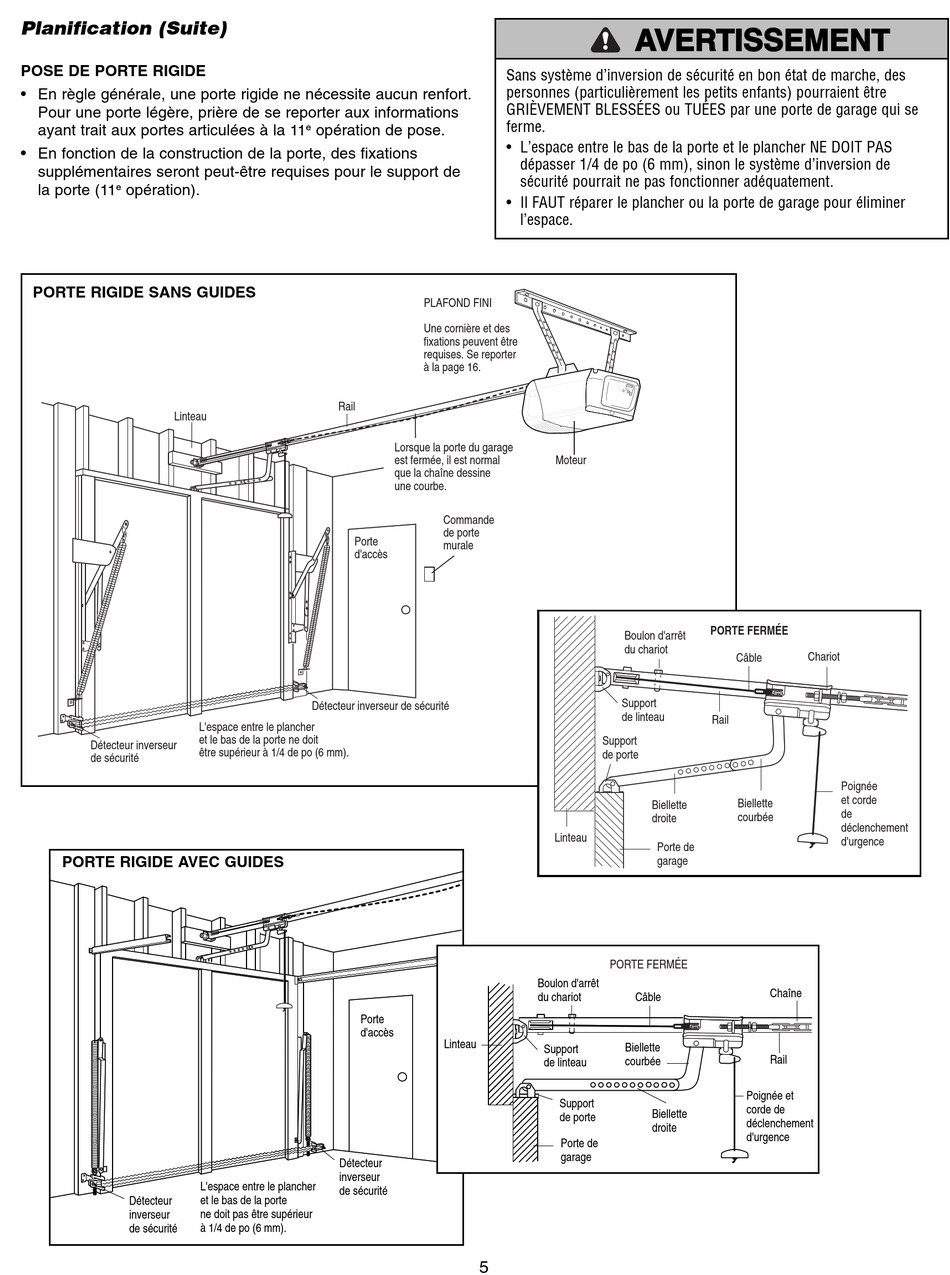

Planification (Suite)
POSE DE PORTE RIGIDE
• En règle générale, une porte rigide ne nécessite aucun renfort.
Pour une porte légère, prière de se reporter aux informations
ayant trait aux portes articulées à la 11
• En fonction de la construction de la porte, des fixations
supplémentaires seront peut-être requises pour le support de
e
la porte (11 opération).
PORTE RIGIDE SANS GUIDES
Linteau
L'espace entre le plancher
et le bas de la porte ne doit
Détecteur inverseur
être supérieur à 1/4 de po (6 mm).
de sécurité
PORTE RIGIDE AVEC GUIDES
L'espace entre le plancher
et le bas de la porte
Détecteur
inverseur ne doit pas être supérieur
à 1/4 de po (6 mm).
de sécurité
AVERTISSEMENT
e
opération de pose.
ATTENTION
Rail
Lorsque la porte du garage
est fermée, il est normal
que la chaîne dessine
une courbe.
Commande
de porte
Porte
murale
d'accès
Détecteur inverseur de sécurité
Porte
d'accès
Linteau
Détecteur
inverseur
de sécurité
5
AVERTISSEMENT AVERTISSEMENT
Sans système d'inversion de sécurité en bon état de marche, des
personnes (particulièrement les petits enfants) pourraient être
GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se
ferme.
• L'espace entre le bas de la porte et le plancher NE DOIT PAS
dépasser 1/4 de po (6 mm), sinon le système d'inversion de
sécurité pourrait ne pas fonctionner adéquatement.
• Il FAUT réparer le plancher ou la porte de garage pour éliminer
l'espace.
Moteur
Boulon d'arrêt
du chariot
Support
de linteau
Support
de porte
Biellette
droite
Linteau
Porte de
garage
PORTE FERMÉE
Boulon d'arrêt
du chariot Câble
Biellette
Support
courbée
de linteau
Support
Biellette
de porte
droite
Porte de
garage
PORTE FERMÉE
Chariot
Câble
Rail
Poignée
et corde
Biellette
de
courbée
déclenchement
d'urgence
Chaîne
Rail
Poignée et
corde de
déclenchement
d'urgence
