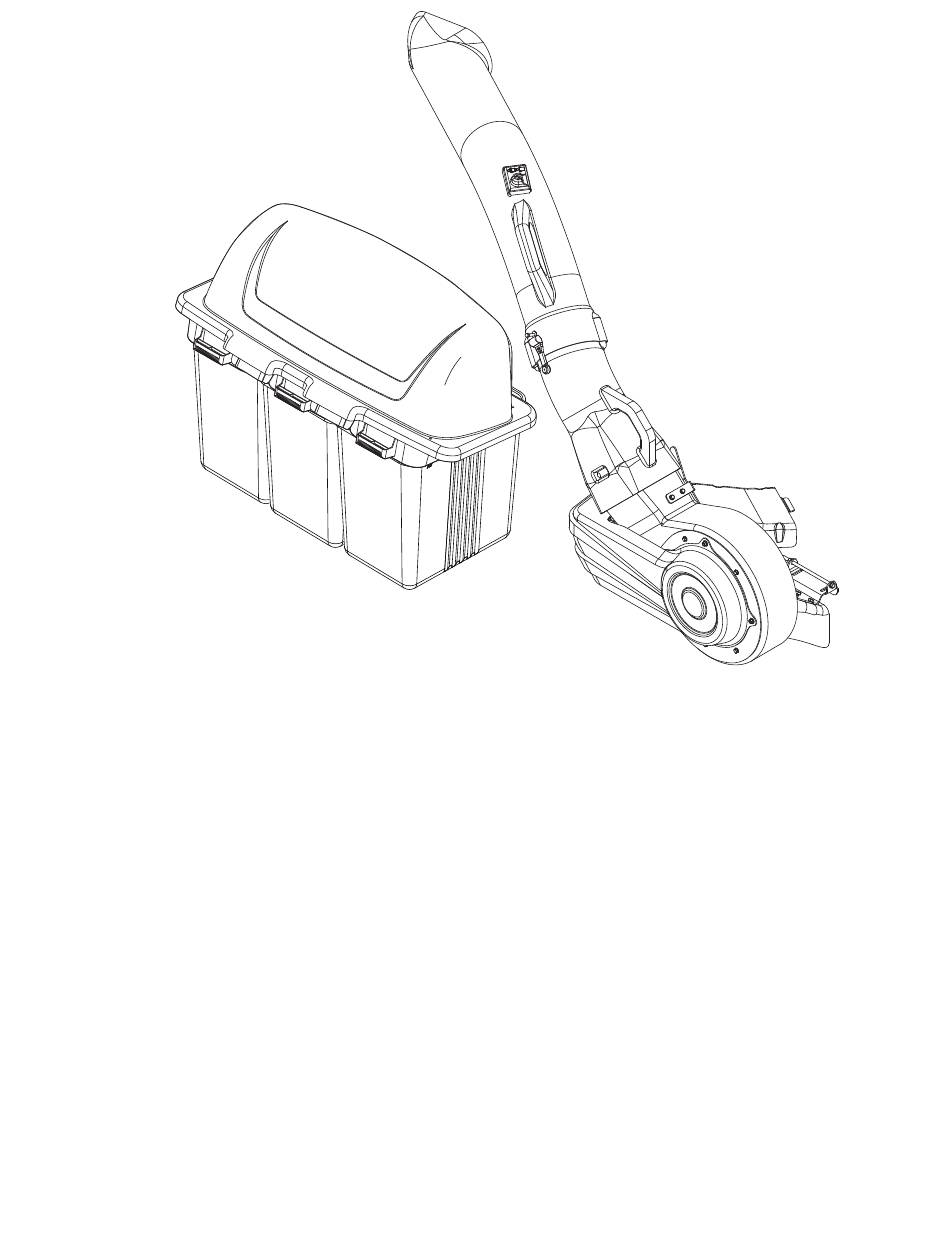

OWNER'S MANUAL
52" / 966793002
61" / 966793003
Collection System
MANUEL DU PROPRIÉTAIRE
52" / 966793002
61" / 966793003
Système de ramassage
MANUAL DEL DUEÑO
52" / 966793002
61" / 966793003
Sistema de recolección
114 10 25-20 Rev. 2
