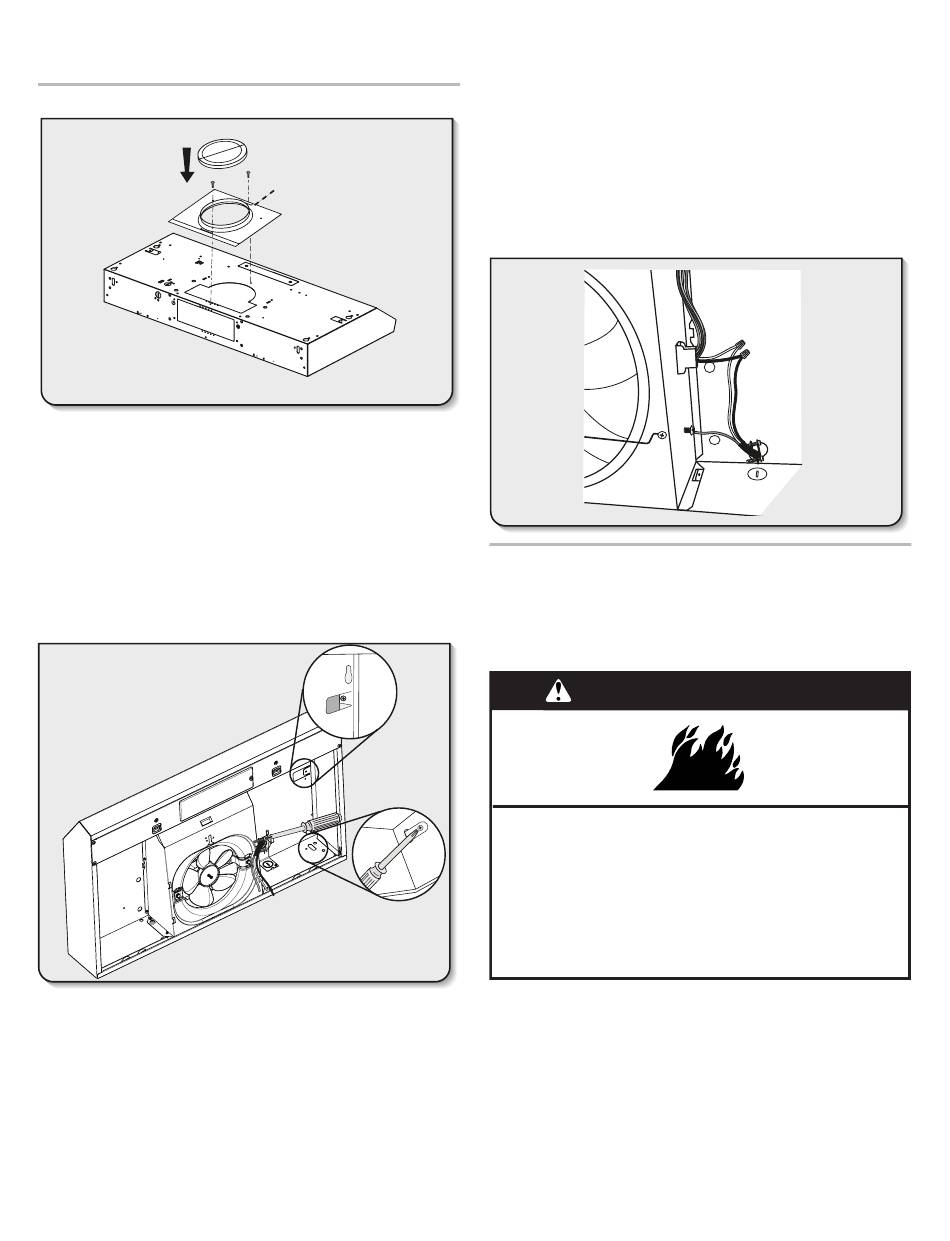

10. Fixation du clapet anti-reflux ou
du raccord de transition
Plaque de montage de conduit circulaire de 7 po (17,8 cm)
B
À l'aide de (2) vis courtes à tête cruciforme, installer la plaque de
■
montage de conduit circulaire de 7 po (17,8 cm) par-dessus les
opercules retirés lors de l'étape 8. Positionner le rebord large (C)
à l'avant.
REMARQUE : Un clapet anti-reflux circulaire de 7 po (17,8 cm)
(A), (pièce nº W10355451), ainsi qu'une plaque de montage de
conduit circulaire de 7 po (17,8 cm) (B), (pièce nº W10388168)
sont disponibles en option. Pour des renseignements sur la
commande, voir la section « Assistance ou service ».
En cas d'installation du clapet circulaire anti-reflux en option, le
■
positionner par-dessus la plaque de montage de conduit circulaire.
11. Montage de la hotte
Suspendre la hotte en positionnant les encoches arrière sur
■
les brides de montage.
À l'aide d'un tournevis Phillips, visser complètement les vis
■
précédemment engagées dans les pattes de montage et plier
les pattes contre les parois latérales du placard. Fixer les vis
sur les parois latérales du placard.
Pour les installations à raccordement direct, acheminer le câble
■
d'alimentation du domicile selon les prescriptions du Code national
de l'électricité ou des normes CSA et des codes et règlements
locaux. La longueur du câblage depuis le tableau de distribution
(avec fusibles ou disjoncteurs) doit être suffisante pour réaliser
facilement le raccordement dans le boîtier de connexion de la hotte.
20
A
C
Serrer les vis du serre-câbles.
■
REMARQUE : Ne pas réalimenter avant d'avoir terminé l'installation.
FACULTATIF : Il est également possible de plier les pattes arrière
contre l'arrière de la hotte, et de les fixer à la paroi à l'aide de vis
à tête bombée n° 8-18 x 5/8 po (4,2 x 16 mm).
12. Raccordement du conduit d'évacuation
Raccorder le circuit d'évacuation à la hotte. Assurer l'étanchéité
■
des jointures avec des brides de conduit ou du ruban adhésif
pour conduit.
Vérifier que les clapets anti-reflux fonctionnent correctement.
■
13. Effectuer le raccordement électrique
Option 1 - Installations avec raccordement par câblage
direct
Connecter ensemble les 2 conducteurs blancs à l'aide d'un
■
connecteur de fils homologué UL/CSA.
Connecter ensemble les 2 conducteurs noirs à l'aide d'un
■
connecteur de fils homologué UL/CSA.
AVERTISSEMENT
Risque d'incendie
Relier le ventilateur à la terre.
Utiliser du fil en cuivre.
Brancher le fil relié à la terre à la vis verte reliée à la
terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
Connecter le conducteur de liaison à la terre (vert ou nu) (C)
■
du câble d'alimentation à la vis verte de liaison à la terre située
dans le boîtier de connexion de la hotte, et bien serrer la vis.
Réinstaller le couvercle du boîtier de connexion.
Rebrancher l'alimentation.
A
B
C
