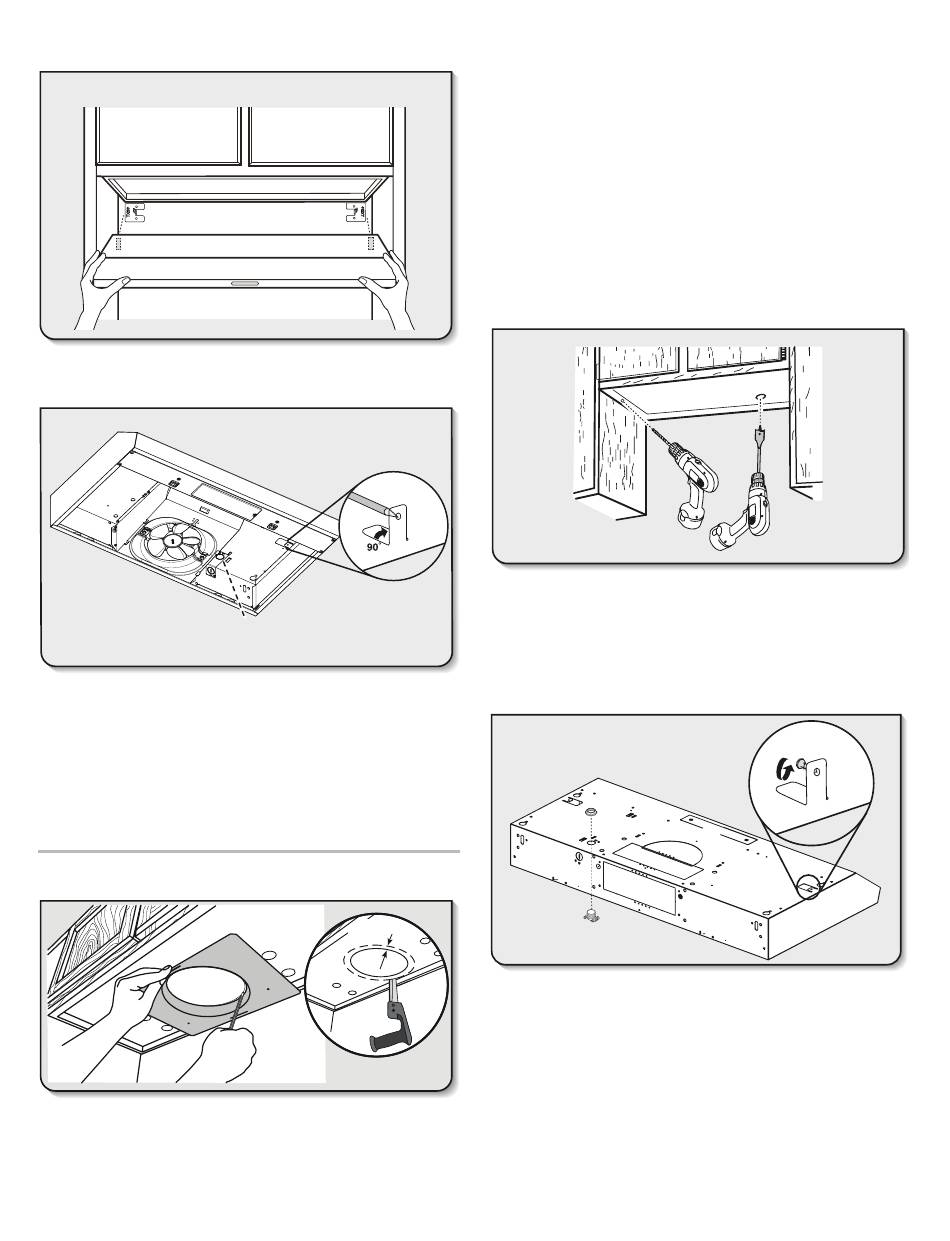

6. Marquer la position des trous
Soulever la hotte et la mettre en place, et insérer les pattes des
brides de montage dans les fentes situées à l'arrière de la hotte.
Maintenir la hotte en place d'une main ferme et plier chaque patte
de montage (A) vers le haut en formant un angle d'environ 90°.
Marquer le trou à l'emplacement de l'opercule pour le passage
de l'alimentation électrique (B).
FACULTATIF : Marquer le trou de chaque patte de montage.
Retirer la hotte et la mettre de côté.
7. Marquage et découpage de l'ouverture
d'évacuation
Système d'évacuation circulaire de 7 po (17,8 cm)
A
B
1 po
(2,5 cm)
A
À l'aide de la plaque de montage de conduit circulaire de
■
7 po (17,8 cm), marquer le tracé de l'ouverture d'évacuation
sur la face inférieure de l'armoire :
Placer la plaque de montage de conduit sur le fond de
-
l'armoire. Positionner contre le mur le bord de la plaque de
montage comportant la plus grande distance (A) entre le trou
et le bord de la plaque. Positionner les bords latéraux de la
plaque de montage entre les trous marqués précédemment.
IMPORTANT : Le bord le plus large (A) de la plaque
de montage doit être positionné contre le mur.
Marquer le tracé de l'ouverture d'évacuation de 7 po (17,8 cm)
-
sur le fond de l'armoire (ligne continue sur l'illustration).
À l'aide d'une scie sauteuse ou d'une scie cloche, coupez
■
l'ouverture d'évacuation de 1 po (2,5 cm) plus large que le
trou de 7 po (17,8 cm) tracé (ligne pointillée).
8. Perçage des ouvertures des câbles
électriques
À l'aide d'un foret de 1 / po (3 cm), percer le trou à
1
4
l'emplacement du serre-câble marqué précédemment.
FACULTATIF : À l'aide d'un foret de 1/8 po (3 mm), percer des
avant-trous aux emplacements de chaque patte de montage
marqués précédemment, à un angle d'environ 45° vers le haut.
9. Préparation des conduits d'évacuation
et des pattes de montage de la hotte
C
B
A
Installation du serre-câbles
■
Installer un serre-câble de 1/2 po (13 mm) homologué UL/CSA.
Pattes de montage
■
Engager une vis à tête bombée n° 8-18 x 5/8 po (4,2 x 16 mm)
dans la patte de montage (F) de chaque côté de la hotte comme
illustré. Faire tourner les vis sur environ 2 tours à travers les trous
des pattes de montage.
Installations sans évacuation à l'extérieur (recyclage)
■
Retirer les 2 vis à l'aide d'un tournevis à tête cruciforme
n° 2 et retirer le couvercle rectangulaire avant supérieur (E).
Passer à l'étape 12.
Installations d'évacuation circulaires de 7 po (17,8 cm)
■
Retirer les deux opercules supérieurs (C et D).
F
x2
E
D
