Usted ha comprado una base de soporte
para sierras de mesa Bosch GTA47W.
Esta unidad está diseñada para
utilizarse en el sitio de construcción. Se
monta y pliega rápidamente, y una
persona la carga o descarga fácilmente
de un camión.
ANTES DE ENSAMBLAR ESTA BASE DE
SOPORTE PARA SIERRAS DE MESA:
Separe y compruebe todas las piezas
para asegurarse de que tiene todos los
materiales necesarios para ensamblar la
base de soporte. No deseche el material
de empaquetamiento hasta que se haya
comprobado que no falta ninguna pieza.

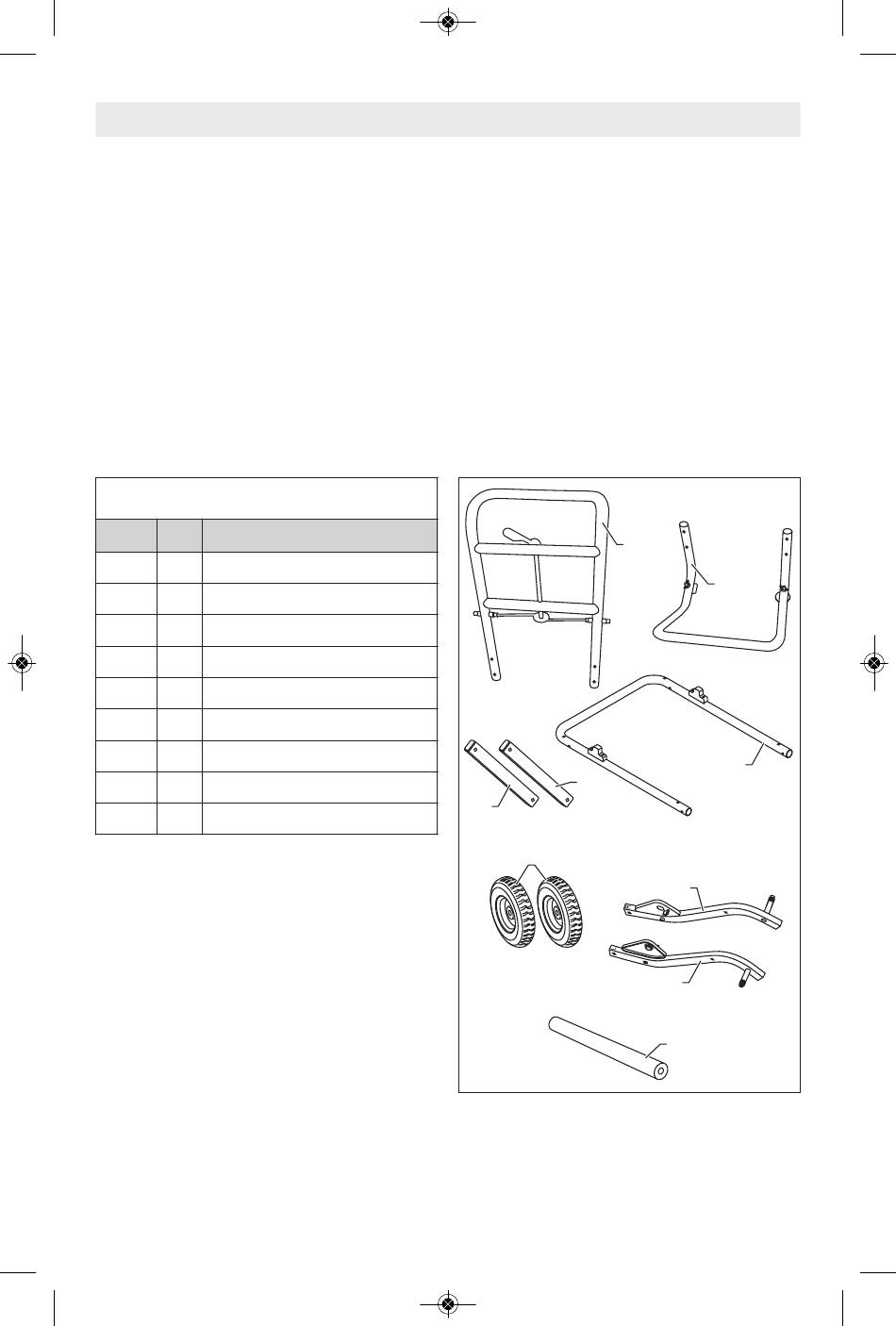

Piezas de la base de soporte para
sierras de mesa
Artículo Cant.
A Barra transversal superior
1
B 1 Barra transversal inferior
C 1 Barra para el pie
D Barra de unión derecha ("R")
1
E Barra de unión izquierda ("L")
1
F 1 Barra del tubo superior
G 1 Barra de la rueda derecha ("R")
H Barra de la rueda izquierda ("L")
1
I
2 Rueda
Preensamblaje
Descripción de las piezas
HERRAMIENTAS NECESARIAS:
- Destornillador Phillips,
- Dos (2) llaves de boca abierta de 10
mm,
- Dos (2) llaves de boca abierta de 13
mm,
- Una (1) llave de boca abierta de 24
mm (o 15/16 de pulgada);
o puede usar dos (2) llaves de tuerca
ajustables (una debería tener una
capacidad de por lo menos 1 pulgada).
E
D
I
-22-
A
B
F
G
H
C
