2610047964.qxp_GTA47W 11/15/19 9:11 AM Page 15
3.
Placez une autre (1) rondelle plate L
sur le boulon K. En utilisant deux clés
de 13 mm, serrez par le biais d'un (1)
écrou de blocage M jusqu'à ce
qu'aucune pièce ne puisse plus
bouger librement. Puis desserrez
l'écrou de 1/8 à 1/4 de tour.
REMARQUE : Ne serrez pas l'écrou de
blocage
excessivement
nécessaire que ces pièces puissent
tourner pour permettre au support de
fonctionner correctement.
4.
Recommencez les étapes 1-3 en
utilisant la barre de liaison de droite
D et l'ensemble de roue de droite G.
Notez les autocollants « R » sur
chaque composant.
Quatrième étape. Fixation
des roues/barres de liaison
1.
Localisez la barre de liaison droite
D/l'ensemble
positionnez-les sur le côté droit de
l'ensemble de barres transversales du
haut/du bas A comme illustré à la
Figure 4. Remarque : La roue doit
être orientée face à l'extérieur par
rapport au support.
2.
Placez une (1) rondelle plate L sur un
(1) boulon J et insérez-le à travers
l'ensemble de roue de droite G.
3.
Placez une autre (1) rondelle plate L
sur le boulon entre l'ensemble de
roue G et l'ensemble de barres
transversales du haut/du bas A.
4.
Insérez le boulon à travers l'ensemble
de barres transversales du haut/du
bas A, et placez une rondelle plate
(1) L autour du boulon. En utilisant
deux clés de 13 mm, serrez par le
biais d'un (1) écrou de blocage M
jusqu'à ce qu'aucun composant ne
puisse plus tourner librement. Puis
desserrez l'écrou de 1/8 à 1/4 de
tour. Remarque : Ne serrez pas
l'écrou de blocage excessivement – Il
est nécessaire que ces pièces
puissent tourner librement pour
permettre au support de fonctionner
correctement.
5.
Recommencez la procédure du côté
gauche.
Assemblage
Il
est
de
roue
G
et
-15-

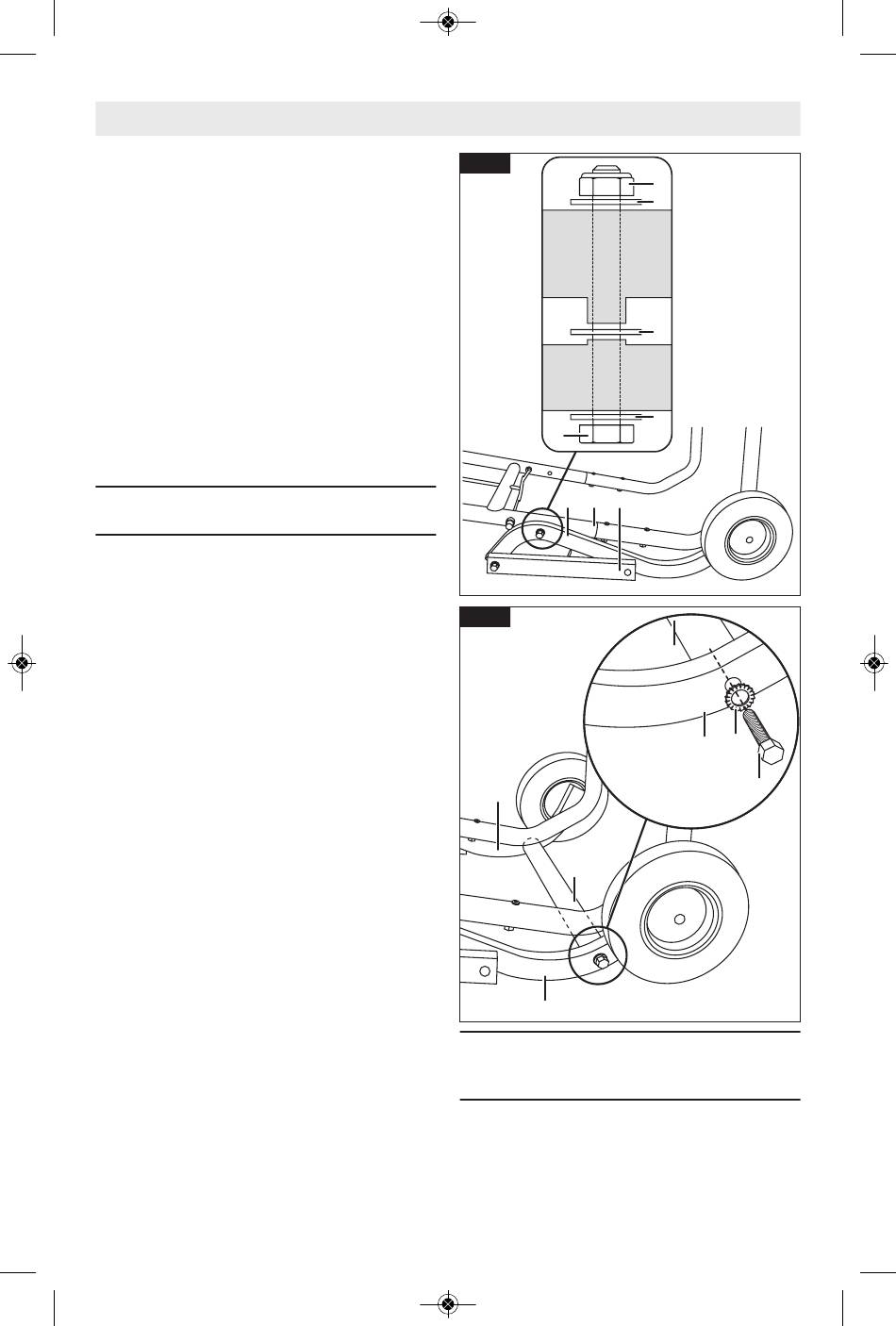

Fig. 4
J
G
A D
Fig. 5
H
C
G
Cinquième étape. Fixation de
la barre pour pousser/tirer
avec le pied
1.
Localisez la barre pour pousser/tirer
avec le pied C et positionnez-la entre
les ensembles de roues de gauche et
de droite H et G comme illustré à la
Figure 5.
M
L
A
L
G
L
C
P
G
O
