Vous avez acheté un support de scie à
table Bosch GTA47W. Conçu pour
emploi sur le chantier. Cet équipement
se monte et se replie rapidement, et il
est facile à charger dans un camion, ou
à l'en décharger, par une seule
personne.
AVANT DE COMMENCER LE MONTAGE
DE CE SUPPORT DE SCIE À TABLE :
Triez et comptabilisez toutes les pièces
pour vous assurer que vous avez tous
les composants nécessaires pour
monter votre support. Ne jetez pas de
matériaux d'emballage avant d'avoir

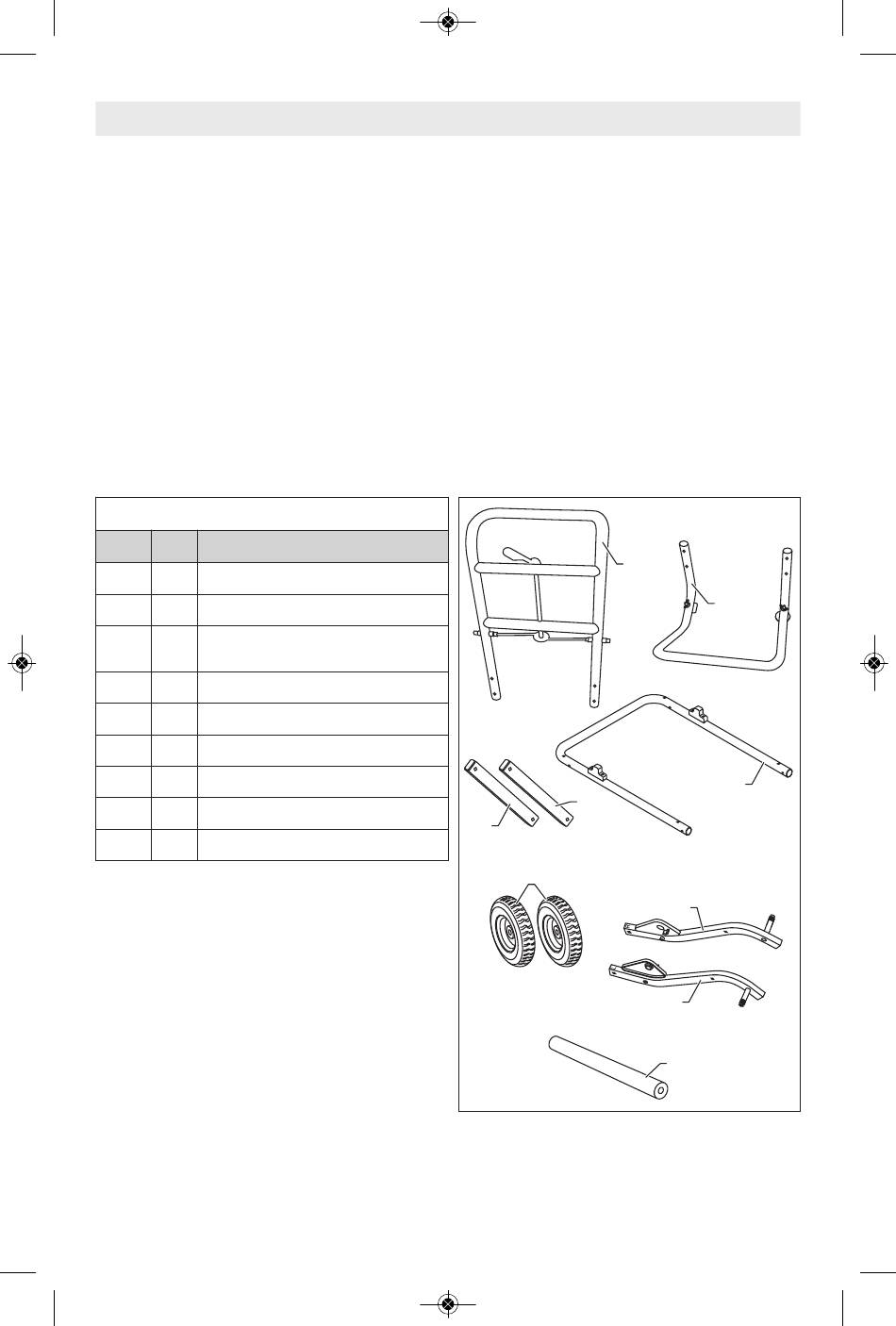

Composants du support de scie à table
Article Qté
A 1 Barre transversale supérieure
B Barre transversale inférieure
1
C Barre pour pousser/tirer avec le pied
1
D 1 Barre de liaison de droite (« R »)
E 1 Barre de liaison de gauche (« L »)
F Barre tubulaire supérieure
1
G Barre de roue de droite ("R")
1
H 1 Barre de roue de gauche ("L")
I 2 Roue
Pré-montage
Description des pièces
vérifié que toutes les pièces nécessaires
sont présentes.
OUTILS NÉCESSAIRES :
- Tournevis à pointe cruciforme,
- Deux (2) clés à fourche de 10 mm,
- Deux (2) clés à fourche de 13 mm,
- Une (1) clé à fourche de 24 mm (ou
15/16 po) ;
ou vous pouvez utiliser deux (2) clés
réglables (dont une doit avoir une
capacité d'au moins 2,5 cm (1 po).
E
D
I
-12-
A
B
F
G
H
C
