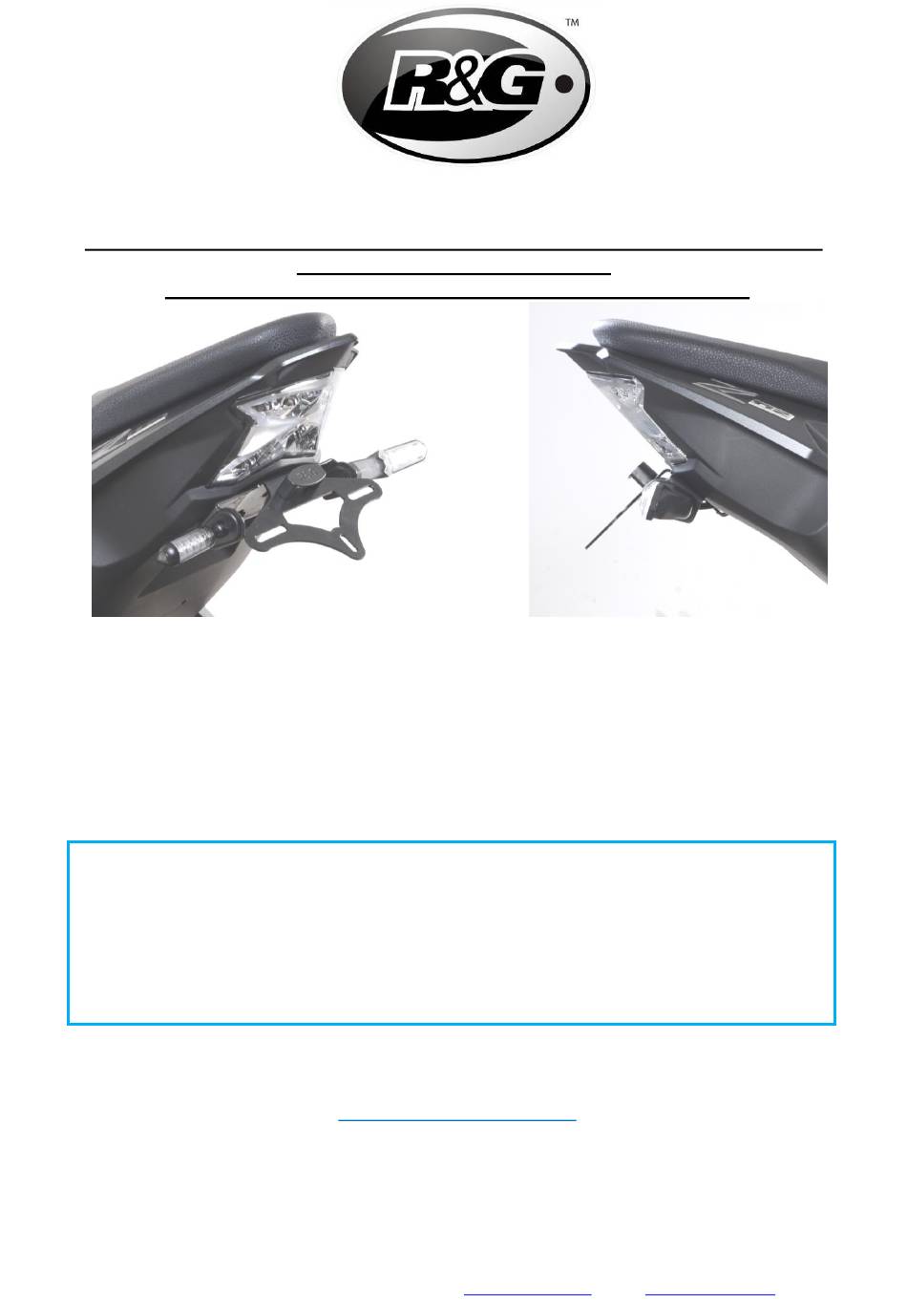

Page 1 of 20
LP0291
FITTING INSTRUCTIONS FOR LP0291BK LICENCE PLATE BRACKET
FOR KAWASAKI ZH2 2020-
FOR ORIGINAL AND AFTERMARKET M8 INDICATORS
T
.
HIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE
S
.
OME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY
D
.
O NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT
P
.
LEASE READ ALL INSTRUCTIONS BEFORE PROCEEDING
IF IN ANY DOUBT WHEN FITTING OUR PRODUCTS, CONSULT ONE OF
OUR DEALERS OR HAVE FITTED BY A QUALIFIED TECHNICIAN.
P
LEASE NOTE THAT THE WAY THE KIT IS PACKED DOES NOT NECESSARILY REPRESENT THE
.
WAY OF MOUNTING TO THE BIKE
I
,
N THE EVENT OF RUBBER WASHERS BEING USED TO HOLD COMPONENTS ONTO BOLTS
.
THESE RUBBER WASHERS CAN BE THROWN AWAY
DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE FROM:
WWW.RG-RACING.COM
R&G
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com
Advertisement
Related Manuals for R&G LP0291BK
Summary of Contents for R&G LP0291BK
- Page 1 Page 1 of 20 LP0291 FITTING INSTRUCTIONS FOR LP0291BK LICENCE PLATE BRACKET FOR KAWASAKI ZH2 2020- FOR ORIGINAL AND AFTERMARKET M8 INDICATORS HIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE OME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY...
-
Page 2: Tools Required
Page 2 of 20 LP0291 TOOLS REQUIRED GENERAL TORQUE SETTINGS • M4 BOLT = 8Nm Set of metric Allen keys to include 4 & 5mm A/F size. M5 BOLT = • 6 and 8mm spanners or sockets and M6 BOLT = wrench. - Page 3 Page 3 of 20 LP0291 Assembly Diagram R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Page 4 Page 4 of 20 LP0291 PICTURE 1 PICTURE 2 PICTURE 3 PICTURE 4 PICTURE 5 PICTURE 6 PICTURE 7 PICTURE 8 R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Page 5 Page 5 of 20 LP0291 PICTURE 9 PICTURE 10 PICTURE 11 PICTURE 12 PICTURE 13 PICTURE 14 R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Page 6 Page 6 of 20 LP0291 PICTURE 15 PICTURE 16 PICTURE 17 PICTURE 18 PICTURE 19 PICTURE 20 R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Page 7 Page 7 of 20 LP0291 PICTURE 21 PICTURE 22 PICTURE 23 PICTURE 24 PICTURE 25 PICTURE 26 R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
-
Page 8: Fitting Instructions
Page 8 of 20 LP0291 PICTURE 27 PICTURE 28 FITTING INSTRUCTIONS • To fit the R&G tail tidy, first remove the pillion seat using the key as shown in picture 1. • Slide the rider’s seat catch as shown in picture 2 and remove the rider seat. •... - Page 9 Page 9 of 20 LP0291 If reusing the original indicators • Remove the reflector bracket nut arrowed in picture 10. • Remove the two screws arrowed in pictures 11 and 12, this will allow the bracket to be split apart as shown in picture 13. •...
- Page 10 Page 10 of 20 LP0291 • Please ensure the wiring and wiring covers are neat and tidy using the supplied clips and cable ties (items 12 and 13). • Feed all the wires through the central square hole in the licence plate bracket and use one of the cable-ties through the two small holes to secure the cables in place •...
- Page 11 Page 11 of 20 LP0291 NOTICE DE MONTAGE POUR LP0291BK SUPPORT DE PLAQUE POUR KAWASAKI ZH2 2020- CLIGNOTANTS D’ORIGINE ET NON D’ORIGINE M8 E KIT CONTIENT LES ARTICLES ILLUSTRES ET ETIQUETES SUR LA PAGE ERTAINES PARTIES PEUVENT ETRE PRESENTES UNIQUEMENT POUR LA CLARTE DES...
-
Page 12: Outils Requis
Page 12 of 20 LP0291 OUTILS REQUIS VALEURS DE SERRAGE • M4 BOULON = 8Nm Clés Allen 4 & 5mm. M5 BOULON = • Clé à cliquet + douilles 6 et 8mm M6 BOULON = • Tournevis cruciforme. M8 BOULON = 20Nm •... - Page 13 Page 13 of 20 LP0291 Schéma d’assemblage NOTICE DE MONTAGE • Pour installer le support R&G, retirez d'abord le siège passager à l'aide de la clé comme indiqué sur la photo 1. • Faites glisser le loquet du siège du pilote comme indiqué sur la photo 2 et retirez le siège du pilote.
- Page 14 Page 14 of 20 LP0291 Si vous réutilisez les clignotants d'origine • Retirez l'écrou du support de réflecteur fléché sur la photo 10. • Retirez les deux vis fléchées sur les photos 11 et 12, cela permettra de séparer le support comme indiqué...
- Page 15 Page 15 of 20 LP0291 • Montez la protection feu et utilisez une petite quantité d'adhésif pour le maintenir en position, comme illustré sur la photo 23. • Veuillez-vous assurer que le câblage et les couvercles de câblage soient propres et bien rangés à...
- Page 16 Page 16 of 20 LP0291 MONTAGEANLEITUNG FÜR LP0291BK KENNZEICHENHALTER FÜR KAWASAKI ZH2 2020- FÜR ORIGINALBLINKER & M8-BLINKER AUS DEM ZUBEHÖRMARKT EILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET IE ABGEBILDETEN EILE DIENEN LEDIGLICH ZUR RKLÄRUNG Ü BERPRÜFEN IE ZUERST DASS ALLE EILE VORHANDEN SIND...
-
Page 17: Sie Benötigen Folgendes Werkzeug
Page 17 of 20 LP0291 SIE BENÖTIGEN FOLGENDES WERKZEUG: ALLGEM ANZUGSDREHMOMENT • M4 SCHRAUBE = 8Nm Satz Inbusschlüssel inkl. 4 & 5mm A/F M5 SCHRAUBE = • 6 und 8mm Schraubenschlüssel oder Steckschlüssel M6 SCHRAUBE = • M8 SCHRAUBE = 20Nm Kreuzschlitzschraubenzieher 0 SCHRAUBE = 40Nm •... - Page 18 Page 18 of 20 LP0291 Zeichnung - Zusammenbau MONTAGEANLEITUNG • Um den R&G Kennzeichenhalter montieren zu können, entfernen Sie zuerst den Soziussitz mit dem Schlüssel (siehe Abbildung 1). • Die Verriegelung für den Fahrersitz schieben wie in Abbildung 2 abgebildet und den Fahrersitz entfernen.
- Page 19 Page 19 of 20 LP0291 • Den original Kennzeichenhalter vorsichtig herabsetzen während Sie die Kabel durch die Öffnungen in der unteren Abdeckung führen wie in Abbildung 9 abgebildet und entfernen. Wenn Sie die Originalblinker wiederverwenden • Entfernen Sie die Mutter für die Halterung des Rückstrahlers, die in Abbildung 10 gekennzeichnet ist.
- Page 20 Page 20 of 20 LP0291 • Mit den Unterlegscheiben und Mutter vom Kit befestigen wie in Abbildung 24 abgebildet. • Eine Länge Schrumpfschlauch (Artikel 14) an den Kabeln anbringen und vorsichtig passend erwärmen / schrumpfen. • Die Abdeckung mit etwas Sekundenkleben in Position befestigen wie in Abbildung 23 abgebildet.
