Przegląd
Budowa i sposób działania

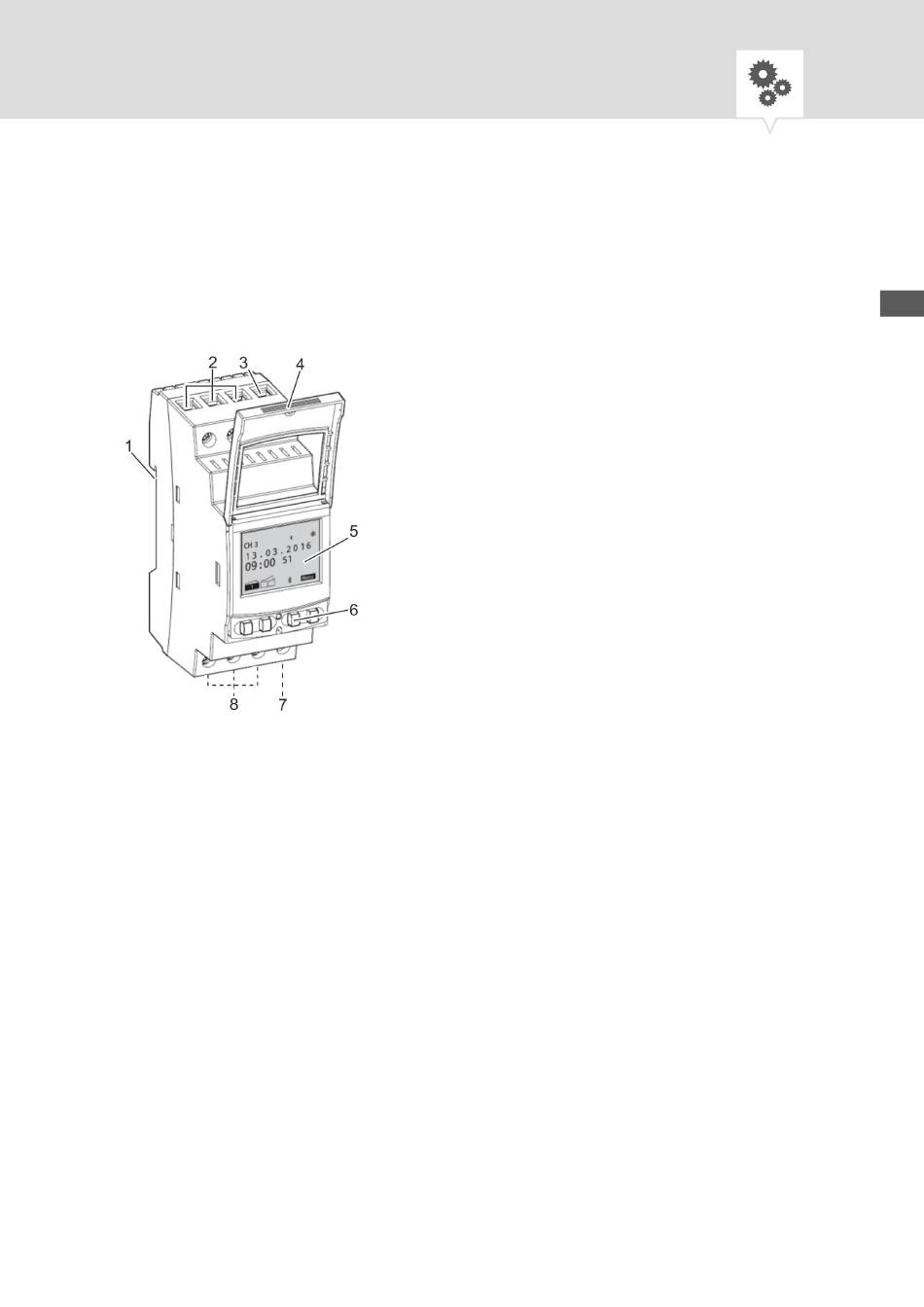

Rys. 1: Rozszerzenie kanałów
1 System klick do montażu na szynie DIN
2 Zaciski przyłączeniowe dla kanału 4, 6 lub 8
3 Zacisk przyłączeniowy dla fazy
4 Plombowana obudowa
5 Wyświetlacz
6 Przyciski obsługowe
7 Zacisk przyłączeniowy dla przewodu zerowego
8 Zaciski przyłączeniowe dla kanału 3, 5 lub 7
Opis sposobu działania
Rozszerzenie kanałów ma 2 kanały i można je obsługiwać na wyświetlaczu (Rys. 1/5) 4 przyciskami
obsługowymi (Rys. 1/6). Częstotliwość sygnału radiowego wynosi około 2,4 GHz, a maksymalna moc nad-
awcza 1,8 mW.
Zegar sterujący rozdzielacza udostępnia 2 kanały: Kanał 1/2. Dodatkowo z zegarem sterującym rozdzie-
lacza można połączyć do 3 rozszerzeń kanałów, które udostępniają następujące kanały: Kanał 3/4, kanał
5/6, kanał 7/8.
