Přehled

Konstrukce a funkce

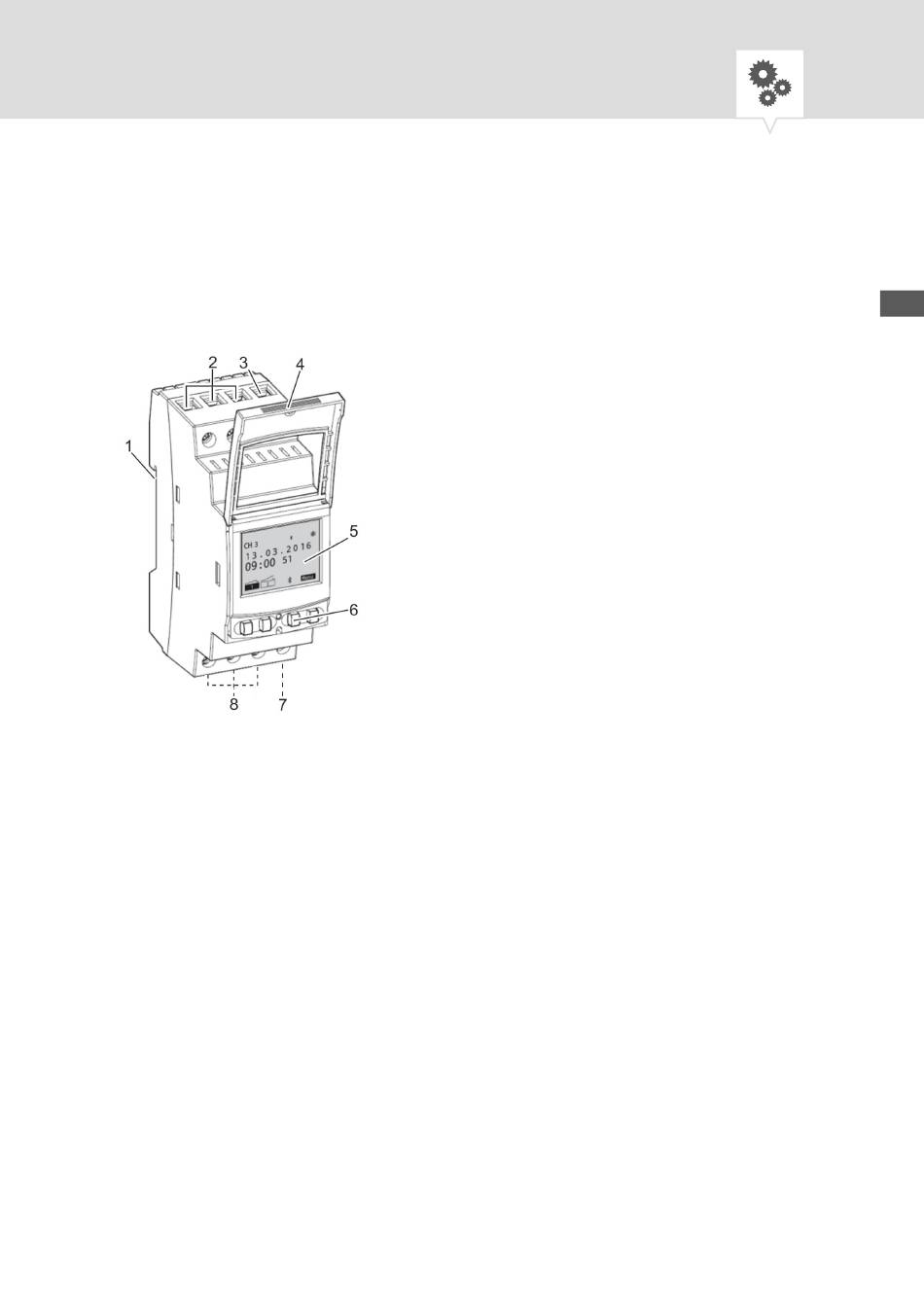

Obr. 1: Rozšíření kanálů
1 Klik systém pro montáž na lištu DIN
2 Připojovací svorky pro kanál 4, 6 nebo 8
3 Připojovací svorka fáze
4 Zaplombované pouzdro
5 Displej
6 Ovládací tlačítka
7 Připojovací svorka nulového vodiče
8 Připojovací svorky pro kanál 3, 5 nebo 7
Popis funkce
Rozšíření kanálů má 2 kanály a lze ho obsluhovat prostřednictvím displeje (Obr. 1/5) a 4 ovládacích tla-
čítek (Obr. 1/6). Frekvence rádiového signálu se pohybuje okolo 2,4 GHz a maximální vysílací výkon činí
1,8 mW.
Spínací hodiny pro montáž do rozvaděče poskytují 2 kanály: Kanál 1/2. Dodatečně je možné k hodinám
pro montáž do rozvaděče připojit až 3 rozšíření kanálů, která poskytují následující kanály: kanál 3/4, kanál
5/6, kanál 7/8.
Rozšíření kanálů se montuje pomocí klik systému na lištu DIN (Obr. 1/1); spíná k němu připojená zařízení.
