Visão geral
Estrutura e função

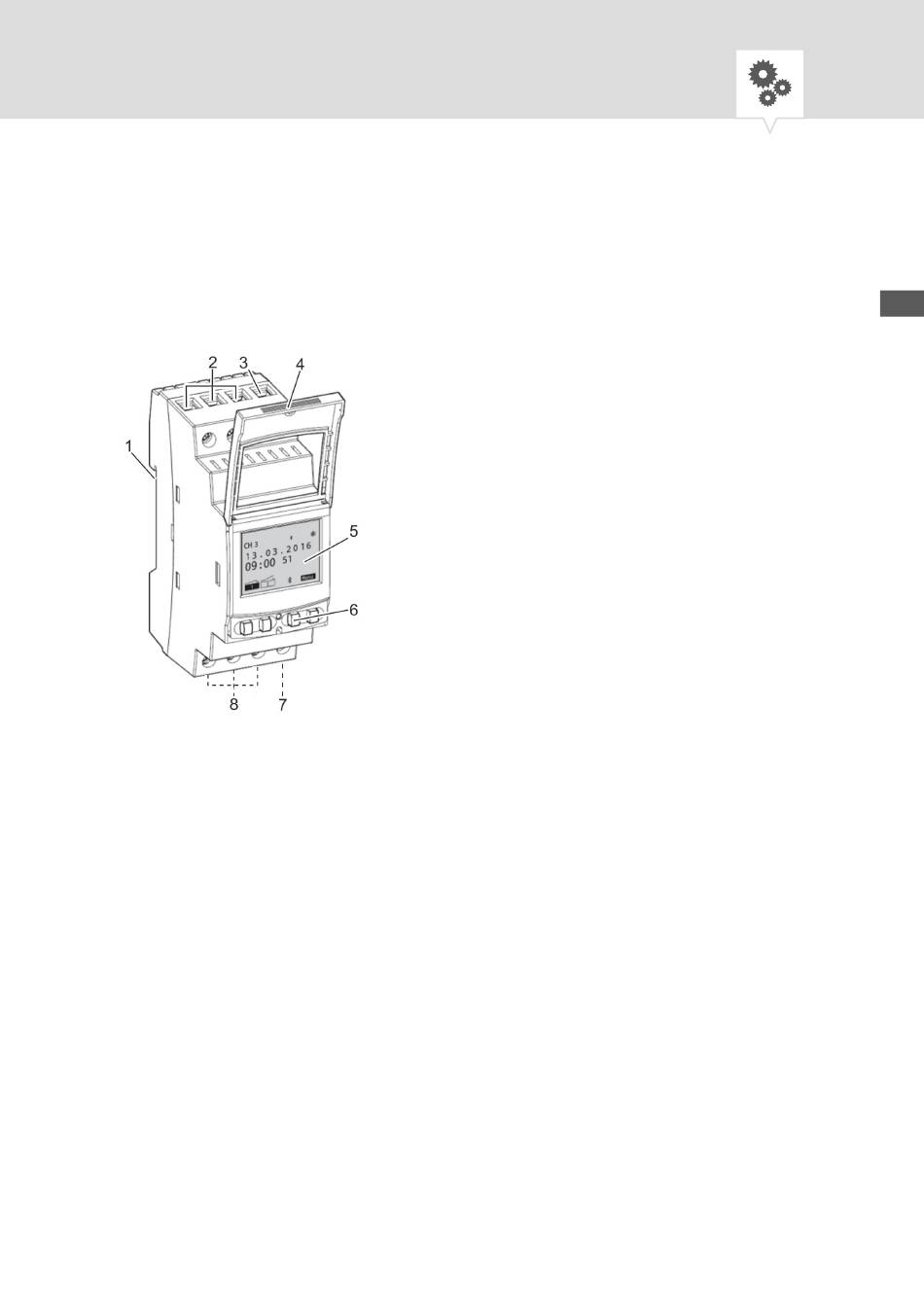

Fig. 1: Extensão de canal
1 Sistema de encaixe para montagem em calha DIN
2 Bornes de conexão para canal 4, 6 ou 8
3 Borne de conexão Fase
4 Invólucro selado
5 Visor
6 Botões de comando
7 Borne de conexão Condutor neutro
8 Bornes de conexão para canal 3, 5 ou 7
Descrição funcional
A extensão de canal é composta por 2 canais e pode ser utilizada através de um visor (Fig. 1/5) com 4
botões de comando (Fig. 1/6). A frequência do sinal de rádio é de 2,4 GHz e a potência de transmissão
máxima é de 1,8 mW.
O temporizador do distribuidor dispõe de 2 canais: canal 1/2. Podem ainda ser ligadas, no máximo, 3
extensões de canal ao temporizador do distribuidor, o qual dispõe dos seguintes canais: canal 3/4, canal
5/6, canal 7/8.
