Ensamblaje de las ruedecillas

ADVERTENCIA: Para su propia seguri dad,
nunca conecte el enchufe a un toma corriente
hasta que se hayan completado todos los pasos
de ensamblaje y usted haya leído y en ten dido las
instrucciones de seguridad y de funcionamiento.
No haga funcionar la aspi ra dora cuando alguna
pieza esté dañada o falte.

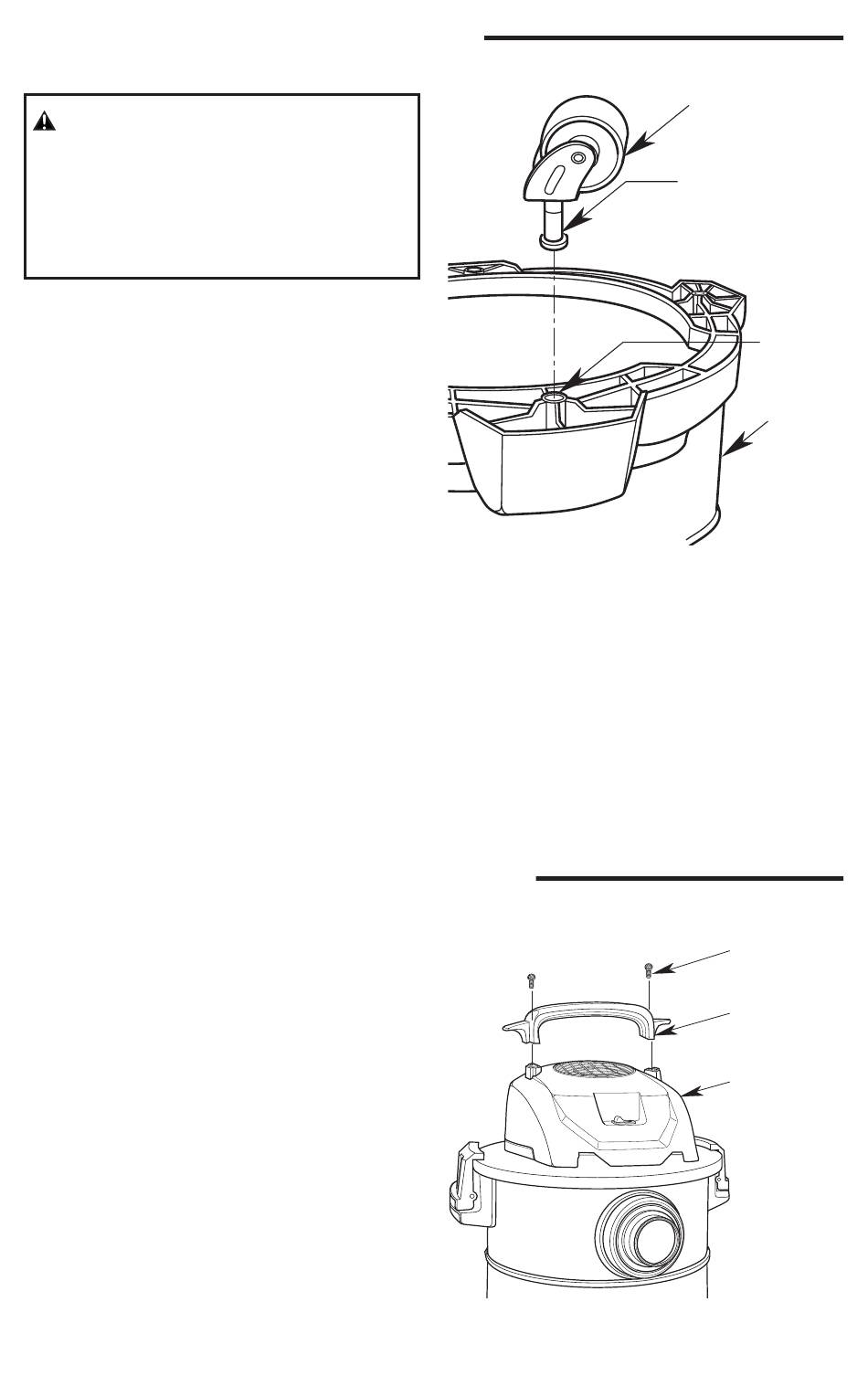

1. Ponga el tambor para polvo en posición
invertida sobre el piso.
2. Introduzca las patas para ruedecilla en
la parte inferior del tambor, tal como se
muestra (4 lugares).
3. Ejerza presión sobre la pata para ruedecilla
hasta que la pata esté al ras con la parte
inferior del tambor para polvo.
4. Introduzca el vástago de la ruedecilla en el
receptáculo de la pata para ruedecilla, tal
como se muestra (4 lugares).
5. Ejerza presión sobre la ruedecilla hasta
que la bola del vástago de la ruedecilla
se introduzca del todo en el receptáculo.
Se podrá oír como la bola encaja en el
receptáculo con un chasquido y la ruedecilla
oscilará fácilmente cuando el posiciona-
miento sea correcto.
6. Ponga el tambor en posición vertical.

Ensamblaje del asa de transporte

1. Coloque el asa de transporte sobre el
ensamblaje del cabezal del motor de la
aspiradora para seco/mojado.
2. Apriete ambos tornillos para ensamblar el
asa de transporte sobre el ensamblaje del
cabezal del motor.
21
Ruedecilla
Caster
Vástago de Caster
la ruedecilla
Stem
Receptáculo
Caster
de la
Socket
ruedecilla
Drum
Tambor
Tornillos (2)
Screw (2)
Asa de
Carry
transporte
Handle
Ensamblaje
Power
del cabezal
Head
del motor
Assembly
