Master Rambo 2 User Manual

Weight bench
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 26

Quick Links

Download this manual
CZ
Posilovací lavice pod velkou činku MASTER ® Rambo 2
MAS4A004
NÁVOD NA POUŽITÍ
11

Advertisement

loading

Related Manuals for Master Rambo 2

Summary of Contents for Master Rambo 2

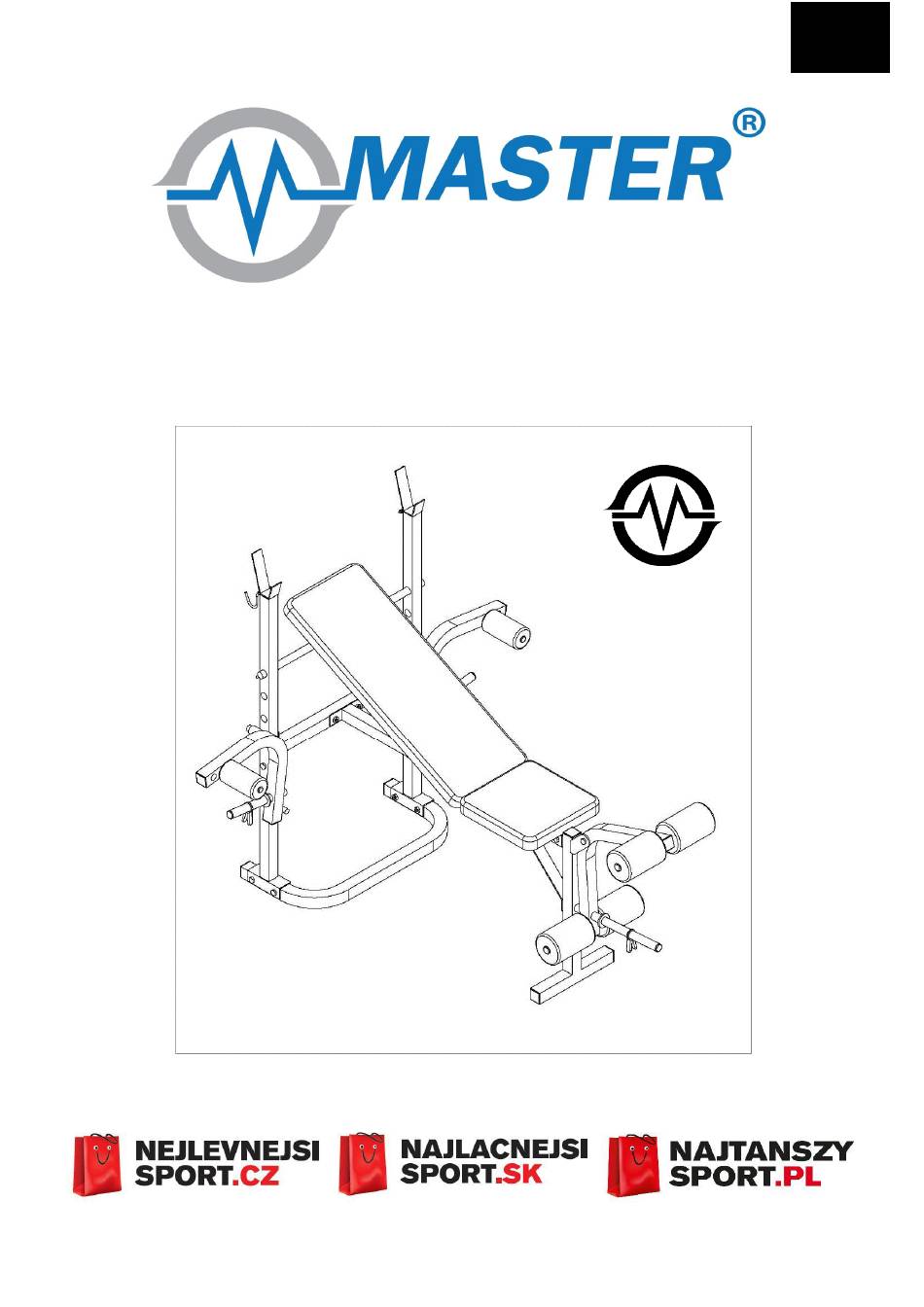

  • Page 1 Posilovací lavice pod velkou činku MASTER ® Rambo 2 MAS4A004 NÁVOD NA POUŽITÍ...
  • Page 2 Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velké úsilí k zajištění kvality každého našeho výrobku, ojediněle se mohou vyskytnout chybějící nebo vadné díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části stroje, kontaktujte nás za účelem jeho nahrazení. Tento stroj je určen výhradně pro domácí použití. Základní...
  • Page 3 Složení stroje: Připevněte obě tyče (A,B) ke spodní tyči (C) pomocí šroubů M10x60, jak je ukázáno na obrázku. Pak připevněte křížovou tyč (E) k oběma tyčím (A,B) pomocí šroubů M10x60. Vložte nastavovací tyč (D) přes obě svislé tyče (A,B).
  • Page 4 Připevněte hlavní tyč (F) ke křížové tyči (E) pomocí šroubů M10x60, jak je ukázáno na obrázku. Pak připevněte přední tyč (G) k hlavní tyči (F) pomocí šroubů M10x60, jako na obrázku. Připevněte diagonální podpěru (Q) k hlavní tyči (F) a přední tyči (G) pomocí šroubů M8x16.
  • Page 5 Dejte sedlo (H) na podpěru na základně a ujistěte se, že širší konec sedla je směrem k zádům – jak je ukázáno na obrázku. Dotáhněte sedlo pomocí šroubů M6x16. Připevněte 2 čtvercové podpěry (J) k hlavní tyči (F). Připevněte opěrku zad (I) k čtvercovým podpěrám (J) pomocí šroubů M6x40.
  • Page 6 Připevněte nožní tyč (K) k přední tyči (G) pomocí šroubu M10x65, jako na obrázku. Tuto tyč dotáhněte pořádně, ale tak, aby se mohla pohybovat, aby nešla těžce. Zasuňte tyč (L) do příslušné pozice (závislé na velikosti cvičence), nasuňte kruhové pěnovky (M) na všechny konce tyčí.
  • Page 7 Připevněte obě ramena butterfly (N, R) k svislým tyčím, jako na obrázku pomocí šroubů M10x25. Šroub dejte nejdříve do nylonové vložky a pak teprve do tyče, poté dotáhněte. Protáhněte menší tyč (O) přes každé rameno butterfly a dotáhněte pomocí šroubů M12x20, pak nasuňte kulaté pěnovky (P).
  • Page 8 úmyslně pozměněným designem, tvarem nebo rozměry Copyright - autorská práva Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o..

  • Page 9: Návod Na Použitie

    Posilovacia lavioca pd veľkú činku MASTER ® Rambo 2 MAS4A004 NÁVOD NA POUŽITIE...
  • Page 10 Ďakujeme, že ste sa rozhodli pre kúpu nášho produktu. Vzhlľadom na to vynakladáme veľké úsilie k zaisteniu kvality každého našeho výrobku, ojedinele sa môžu vyskytnúť chybajuce alebo vadné diely. V prípade objavenia akýchkoľvek závad na stroji alebo zaznamenáte chýbajúcu časť stroja, kontaktujte nás za účelom jeho.
  • Page 11 Pripevnite obe tyče (A, B) k spodnej tyči (C) pomocou skrutiek M10x60, ako je zobrazené na obrázku. Potom pripevnite krížovou tyč (E) k obom tyčiam (A, B) pomocou skrutiek M10x60. Vložte nastavovaciu tyč (D) cez obe zvislé tyče (A, B).
  • Page 12 Pripevnite hlavnú tyč (F) ku krížovej tyči (E) pomocou skrutiek M10x60, ako je ukázané na obrázku. Potom pripevnite prednú tyč (G) k hlavnej tyči (F) pomocou skrutiek M10x60, ako na obrázku. Pripevnite diagonálnu podperu (Q) k hlavnej tyči (F) a prednej tyči (G) pomocou skrutiek M8x16.
  • Page 13 Dajte sedlo (H) na podperu na základni a uistite sa, že širší koniec sedla je smerom k chrbtu - ako je ukázané na obrázku. Dotiahnite sedlo pomocou skrutiek M6x16. Pripevnite 2 štvorcové podpery (J) k hlavnej tyči (F). Pripevnite opierku chrbta (I) k štvorcovým podperám (J) pomocou skrutiek M6x40.
  • Page 14 Pripevnite nožnú tyč (K) k prednej tyči (G) pomocou skrutky M10x65, ako na obrázku. Túto tyč dotiahnite poriadne, ale tak, aby sa mohla pohybovať, aby nešla ťažko. Zasuňte tyč (L) do príslušnej pozície (závislé na veľkosti cvičenca), nasuňte kruhové penovky (M) na všetky konce tyčí.
  • Page 15 Pripevnite obe ramená butterfly (N, R) k zvislým tyčiam, ako na obrázku pomocou skrutiek M10x25. Skrutku dajte najskôr do nylonovej vložky a až potom do tyče, potom dotiahnite. Pretiahnite menšiu tyč (O) cez každé rameno butterfly a dotiahnite pomocou skrutiek M12x20, potom nasuňte okrúhle penovky (P).
  • Page 16 Copyright - autorské práva Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie. Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného súhlasu spoločnosti MASTER SPORT s.r.o.. Spoločnosť MASTER SPORT s.r.o. pre použitie informácií obsiahnutých v tomto návode na použitie nepreberá žiadnu zodpovednosť...

  • Page 17: Instrukcja Obsługi

    Ławka do ćwiczeń MASTER ® Rambo 2 MAS4A004 INSTRUKCJA OBSŁUGI...
  • Page 18 Dziękujemy za zakupienie naszego produktu. Z naszej strony dokładamy wszelkich starań, aby oferowane Państwu produkty miały najwyższą jakość. Mimo naszych starań, może się jednak zdarzyć, że napotkacie Państwo na drobne usterki, jeżeli tak się stanie, prosimy o kontakt (również w sytuacji zauważenia braku którejś z części). Urządzenie to jest przeznaczone wyłącznie do użytku domowego. Podstawowe informacje: - Urządzenie to jest przeznaczone wyłącznie do użytku domowego.
  • Page 19 Przymocuj obydwa wsporniki (A,B) do dolnego drążka (C) za pomoca śrub M10x60, jak przedstawiono na obrazku. Następnie przymocuj poprzeczkę (E) do obydwu wsporników(A,B) za pomocą śrub M10x60. Włóż wspornik do regulacji (D) przez obydwa pionowe wsporniki (A,B).
  • Page 20 Przymocuj główny wspornik (F) do poprzecznego drążka (E) za pomocą M10x60, jak przedstawiono na obrazku. Przymocuj przedni wspornik (G) do głównego wspornika (F) za pomocą śrub M10x60, jak przedstawiono na obrazku. Przymocu po przekątnej wspornik (Q) do gównego wspornika (F) i wspornika przedniego (G) za pomocą śrub M8x16.
  • Page 21 Umieść siodełko (H) na podporze i upewnij się, że szersza końcówka siodełka jest skierowana do tyłu – jak przedstawiona na obrazku. Zamocuj siodełko za pomocą śrub M6x16. Przymocuj 2 prostokątne wsporniki (J) do głównego wspornika (F). Przymocuj oparcie (I) do prostokątnych podpór (J) za pomocą...
  • Page 22 Przymocuj drążek nóg (K) do przedniego wspornika (G) za pomocą śrub M10x65, jak przedstawiono na obrazku. W tym miejscu należy porządnie umieścić i wkręcić wspornik, tak aby nie poruszał się Wsuń wspornik (L) do żądanej pozycji (w zależności od wielkości ćwiczącego), nasuń piankowe osłony (M) na wszystkie końcówki wsporników i drążków.
  • Page 23 Przymocuj obydwa ramiona motylka (N, R) do pionowych wsporników, jak przedstawiono na obrazku za pomocą śrub M10x25. Śruby powkładaj do nylonowych podkłądek i następnie do wspornika, dokręć. Przeciagnij mniejsze wsporniki(O) przez każde ramię motylka i dokręć za pomocą śrub M12x20, i nasuń piankowe osłonki (P).
  • Page 24 Firma MASTER SPORT s.r.o. zastrzega sobie wszelkie prawa autorskie do treści niniejszej instrukcji obsługi. Prawo autorskie zabrania kopiowania treści instrukcji w części lub też w całości przez osoby trzecie bez wyraźnej zgody MASTER SPORT s.r.o.. Firma MASTER SPORT s.r.o. za korzystanie z informacji zawartych w niniejszej instrukcji obsługi nie ponosi odpowiedzialności za jakiekolwiek patenty.
  • Page 25 WEIGHT BENCH MASTER ® Rambo 2 MAS4A004 USER´S MANUAL...
  • Page 26 Safety instruction: To prevent injury or equipment damage, follow these rules: • Maximum weight capacity is 100 kg • Machine is classified as Class HC and is not suitable for therapeutic use • The machine can´t be used in unventilated areas •...
  • Page 27 ASSEMBLY INSTRUCTION Securely fasten each upright beam (A、B) to the bottom beam (C) use the M10*60 blots as shown.Then fasten the cross beam (E) to each upright beam (A、B) use the M10*60 blots. Insert the adjusting rod (D) through both vertical uprights(A、B).
  • Page 28 Securely fasten the main beam(F) to the cross beam(E) use the M10*60 blots as shown. Then fasten the front beam(G) to the main beam(F) use the blots M10*60 as shown. Fasten the diagonal support (Q)to main beam (F) and front beam (G) with M8*16 bolts as shown.
  • Page 29 Position the seat pad (H) over the mounting brackets on the frame making sure the wide end of the seat is towards the back of the weight bench as shown.Fasten the seat using bolts M6*16. Attach the two square metal bench seat supports (J) to main frame ( F).
  • Page 30 Securely fasten the leg extension beam (K) to the front beam (G) using the M10*65 bolt as shown.The leg extension should be tightened so that it will move when you pull on it without weights and stay in that position,but not so tight because that will be difficult to move. Insert a leg extension tube (L) into the appropriate position (depending on the user size) on the leg extension arm and push a round pad (M)onto each end of the tube.

  • Page 31: Warranty

    © COPYRIGHT MASTER SPORT s.r.o. retains all rights to this Owner´s Manual. No text, details, or illustrations from this manual may be either reproduced, distributed, or become the subject of unauthorized use for commercial purposes, nor may they be made available to others.
  • Page 32 WEIGHT BENCH MASTER ® Rambo 2 MAS4A004...
  • Page 33 unseres Produkts aufwenden, können vereinzelt fehlende oder defekte Teile erscheinen. Im Falle vom Erscheinen jedes Mangels auf dem Gerät oder eines fehlenden Teils kontaktieren Sie uns zum Ersatzzwecke. Dieses Gerät ist nur für die Nutzung im privaten Bereich konzipiert. Wichtige Informationen: - Dieses Gerät ist nur für die Nutzung im privaten Bereich konzipiert.
  • Page 34 Montage des Geräts:...
  • Page 35 Befestigen Sie beide Stangen (A, B) an der unteren Stange (C) mit Schrauben M10x60, wie auf dem Bild gezeigt wird. Dann befestigen Sie den Querträger (E) an beiden Stangen (A, B) mit Schrauben M10x60. Setzen Sie die Einstellstange (D) über die beiden vertikalen Stangen (A, B).
  • Page 36 Befestigen Sie die Hauptstange (F) am Querträger (E) mit Schrauben M10x60, wie auf dem Bild gezeigt wird. Dann befestigen Sie die vordere Stange (G) an der Hauptstange (F) mit Schrauben M10x60, wie auf dem Bild gezeigt wird. Befestigen Sie die diagonale Stütze (Q) an der Hauptstange (F) und der vorderen Stange (G) mit Schrauben M8x16.
  • Page 37 Stellen Sie den Sitz (H) auf die Basisstütze und versichern Sie sich, dass das breitere Sitzende zur Rücken richtet – wie auf dem Bild gezeigt wird. Ziehen Sie den Sitz mit Schrauben M6x16 fest. Befestigen Sie 2 Quadratstützen (J) an der Hauptstange (F). Befestigen Sie die Rückenstütze (I) an den Quadratstützen (J) mit Schrauben M6x40.
  • Page 38 Befestigen Sie die Fußstange (K) an der vorderen Stange (G) mit Schraube M10x65, wie auf dem Bild gezeigt wird. Diese Stange ziehen sie richtig fest, aber so, dass sie sich fließend bewegen kann. Setzen Sie die Stange (L) in die entsprechende Position (abhängig von der Größe des Turners), schieben Sie die Ring-Schaumstoffe (M) an allen Enden der Stangen.
  • Page 39 Befestigen Sie beide Butterfly-Schulter (N, R) an den vertikalen Stangen mit Schrauben M10x25, wie auf dem Bild gezeigt wird. Die Schraube setzen Sie zuerst in die Nyloneinlage und erst dann in die Stange. Ziehen Sie alles fest. Ziehen Sie die kleinere Stange (O) durch jede Butterfly-Schulter und ziehen Sie mit Schrauben M12x20 fest, dann schieben Sie die Ring-Schaumstoffe (P) ein.
  • Page 40 Störung und bestätiges Dokument ϋber Kauf aus. Copyright - Autorenrecht Die Gesellschaft MASTER SPORT s.r.o. geltend machen alle Autorenrechte zu der Inhalt diese Anleitung zu der Benutzung. Autorenrecht verbieten die Reproduktion die Teilen die Anleitung oder als das Ganze dritten Seite ohne ausdrϋkliche Zustimmung Gesellschaft MASTER SPORT s.r.o..

This manual is also suitable for:

Mas4a004
