SERVICE MANUAL
S 900 / S 1200
POWER AMPLIFIER

Advertisement

loading

Related Manuals for Dynacord S 900

Summary of Contents for Dynacord S 900

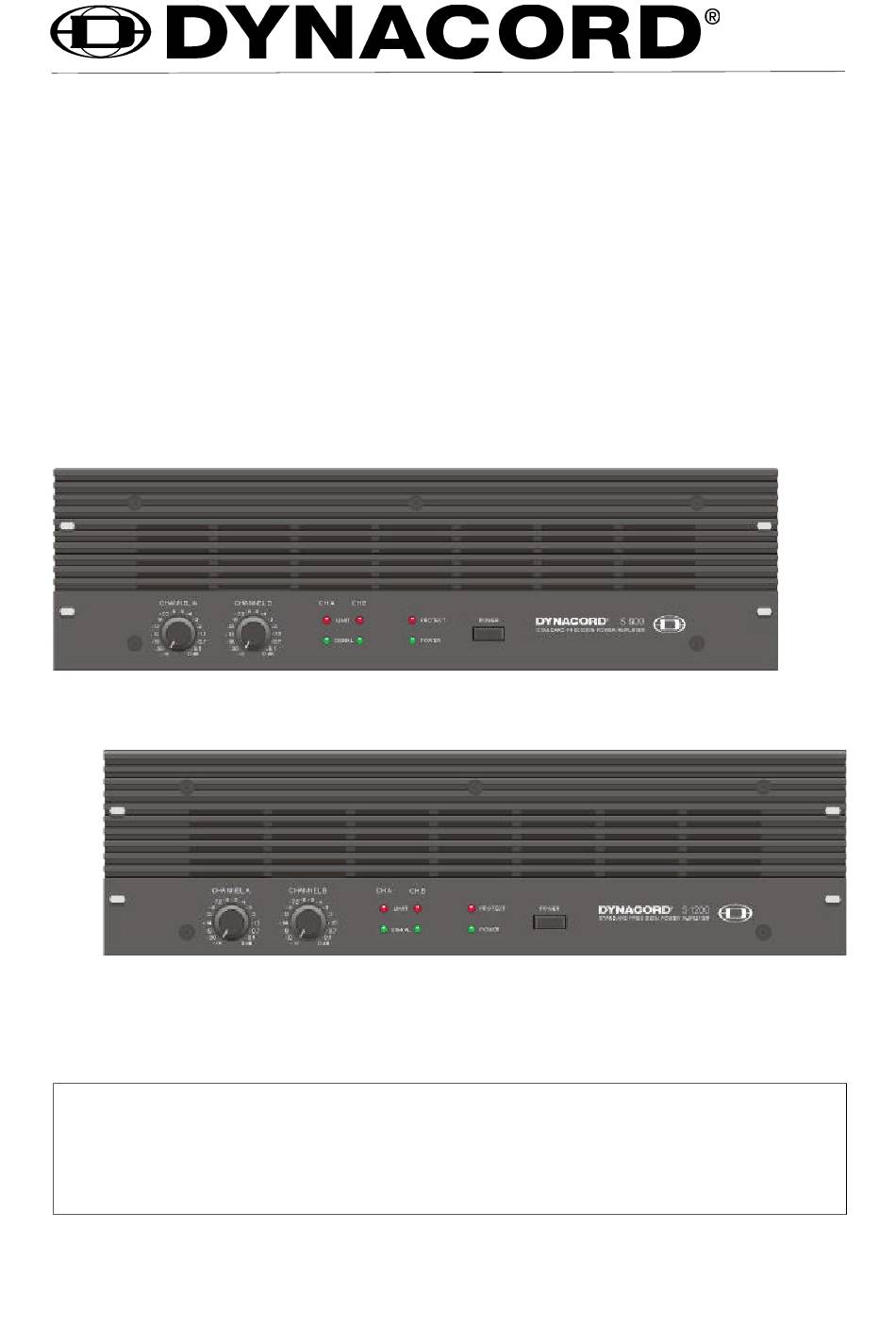

  • Page 1 SERVICE MANUAL S 900 / S 1200 POWER AMPLIFIER...
  • Page 2 MESSDATEN S & Q - Series Amplifiers Diese Meßdaten gelten für folgende Gerätetypen: Gerätetype Gerätenummer Netzspannungen Netzfrequenz 112 609 230V 50 - 60 Hz S900 112 703 230V 50 - 60 Hz S1200 170 078 240V 50 - 60 Hz 170 059 230V 50 - 60 Hz...
  • Page 3 < 0.05% THD at rated output power, MBW = 80kHz, 1kHz < 0.08% IMD-SMPTE 60Hz, 7kHz < 0.03% DIM30 3.15kHz, 15kHz Crosstalk < -80dB ref. 1kHz, at rated output power 13Hz ... 45kHz Frequency Response -1dB, ref. 1kHz Power Bandwith 10Hz ...
  • Page 4 CNS1 CNS2 CNRC Belegung Belegung Belegung -Vcc LIM A Switch LIM Out A BIAS +A -15V LIM Out B BIAS -A LIM B Switch Standby via RC FAN Voltage +15V Standby LED +Vcc AGND -Vss BIAS +B Speaker Out A +Vss BIAS -B Relais/Protect...
  • Page 5 5.2.2. Attack- und Releasezeit Endstufenkanäle einzeln testen: Test ohne Lastwiderstände durchführen. 1.) Die Endstufe mit Burstsignal (f = 1kHz, 10 Zyklen, Rate : ≈ 0.5 sec.) und U(E) = +10dBu am Input aussteuern. 2.) Mit Oszillograph das Ausgangssignal beobachten. Nach 3 - 4 Signalperioden hat der Limiter die starke Verzerrung auf eine kleine Restverzerrung (THD = 1% ..
  • Page 6 6. Pegel CHANNEL A & & B 6.1. SPANNUNGSVERSTÄRKUNG Gerät Eingang U(E) Meßpunkt U(A) Lastwiderst. Meßfrequenz S900/Q44/Force CH. A/B 0.9dBu SPEAKER A/B 42.4V 1kHz S900/Q44/Force CH. A 0.9dBu BRIDGED OUT 84.8V 1kHz S1200/Q66/ CH. A/B 0.5dBu SPEAKER A/B 1kHz Eliminator S1200/Q66/ CH.
  • Page 7 11. Störgeräusch - U(F) = Fremdspannung, unbewertet mit B = 22Hz ... 22kHz, Effektivwert (IEC 268-1) - U(G) = Geräuschspannung, Frequenzbewertungsfilter nach CCIR-468-3, quasispitzenbewertet (IEC 268-1) - U(A) = Störspannung A-Bewertung, dB(A), Effektivwert (IEC 268-1) - Signal-Rauschabstand bezogen auf maximale Ausgangsspannung an 4Ω und Störspannung mit A-Bewertung Endstufe Ausgang U(F)
  • Page 8 Ersatzteilliste - Bill of Materials 112609 S 900 POWER-AMP Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description Zubehör Accessories & packing material 355637 BEDIENUNGSANL. S 900/1200 owner's manual 300425 KABEL-NETZ 2.0 M 10A power cable Europe 349528 HUTSTOPFEN H7 18,5MM...
  • Page 9 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description CN18X 341937 MESSERLST. 4POL connector male 4-pin CN20X 344862 MESSERLST. 8POL connector male 8-pin C0001 342923 KO-FOL 0.220MF 63V 5% cap mylar 220nF C0002 307445 KO-EL 10.000MF 35V cap electrolytic 10uF/35V C0005 329021 KO-KER...
  • Page 10 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description C0127 329021 KO-KER 0.10MF 100V 20% cap ceramic 100nF C0128 329021 KO-KER 0.10MF 100V 20% cap ceramic 100nF C0129 329021 KO-KER 0.10MF 100V 20% cap ceramic 100nF C0130 301478 KO-EL 22.000MF 63V cap electrolytic 22uF/63V C0300...
  • Page 11 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description D0003 301254 DIODE 1N 4148 AXIAL diode 1N 4148 D0004 301254 DIODE 1N 4148 AXIAL diode 1N 4148 D0005 301254 DIODE 1N 4148 AXIAL diode 1N 4148 D0006 301254 DIODE 1N 4148 AXIAL diode 1N 4148 D0007...
  • Page 12 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description D0501 304360 DIODE 1N 4007 GEGURTET diode 1N 4002 D0502 304360 DIODE 1N 4007 GEGURTET diode 1N 4002 D0503 354547 LED GN 5MM LOW CURRENT led green D0504 354546 LED RT 5MM LOW CURRENT led red D0505...
  • Page 13 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description Q0020 301235 TRANS BD 242 B transistor BD 242 B Q0021 307150 TRANS BC 337-25 TO 92 transistor BC 337-25 Q0022 301236 TRANS BD 241 B transistor BD 241 B Q0023 307150 TRANS BC 337-25...
  • Page 14 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description Q0306 348422 TRANS MPSA 42 transistor MPSA 42 Q0307 348423 TRANS MPSA 92 transistor MPSA 92 Q0308 335763 TRANS 2N 3904 transistor 2N 3904 Q0309 348421 TRANS 2N 3906 transistor 2N 3906 Q0310 348422 TRANS MPSA 42...
  • Page 15 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description R0209 348593 WI-SO NTC K 164/2.2K safety component NTC R0223 341713 WI-DR 4.70 OHM 4.00W 5% resistor 4.70 Ohm 4watt R0225 341713 WI-DR 4.70 OHM 4.00W 5% resistor 4.70 Ohm 4watt R0227 341713 WI-DR...
  • Page 16 S 1200 POWER-AMP Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description Zubehör Accessories & packing material 355637 BEDIENUNGSANL. S 900/1200 owner's manual 300425 KABEL-NETZ 2.0 M 10A power cable Europe 349528 HUTSTOPFEN H7 18,5MM plug, hole 337053 SCHUTZHÜLLE 650X800X0,08...
  • Page 17 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description CN020 344862 MESSERLST. 8POL connector male 8-pin CN08X 343516 FL.STECKER 4.8/0.5 connector 4.8mm faston CN18X 341937 MESSERLST. 4POL connector male 4-pin CN20X 344862 MESSERLST. 8POL connector male 8-pin C0001 342923 KO-FOL 0.220MF 63V 5% cap mylar 220nF...
  • Page 18 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description C0125 301474 KO-EL 22.000MF 16V BIP cap bip electr. 22uF/16V C0126 329021 KO-KER 0.10MF 100V 20% cap ceramic 100nF C0127 329021 KO-KER 0.10MF 100V 20% cap ceramic 100nF C0128 329021 KO-KER 0.10MF 100V 20% cap ceramic 100nF...
  • Page 19 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description C0521 340522 KO-EL 10.000MF 35V cap electrolytic 10uF/35 D0002 304360 DIODE 1N 4007 GEGURTET diode 1N 4002 D0003 301254 DIODE 1N 4148 AXIAL diode 1N 4148 D0004 301254 DIODE 1N 4148 AXIAL diode 1N 4148 D0005...
  • Page 20 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description D0316 301254 DIODE 1N 4148 AXIAL diode 1N 4148 D0317 301254 DIODE 1N 4148 AXIAL diode 1N 4148 D0501 304360 DIODE 1N 4007 GEGURTET diode 1N 4002 D0502 304360 DIODE 1N 4007 GEGURTET diode 1N 4002 D0503...
  • Page 21 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description Q0018 307430 TRANS BC 327-25 TO 92 transistor BC 327-25 Q0019 307430 TRANS BC 327-25 TO 92 transistor BC 327-25 Q0020 301235 TRANS BD 242 B transistor BD 242 B Q0021 307150 TRANS BC 337-25...
  • Page 22 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description Q0301 335763 TRANS 2N 3904 transistor 2N 3904 Q0303 330264 TRANS J 111 transistor J 111 A Q0304 335763 TRANS 2N 3904 transistor 2N 3904 Q0305 348421 TRANS 2N 3906 transistor 2N 3906 Q0306 348422...
  • Page 23 Pos. Nr. Best. Nr. Ref. No. Part No. Bezeichnung Description R0065 348550 WI-SO NTC 10 OHM safety resistor 10 Ohm R0185 348456 WI-DR 2X 0.22 OHM 5.00W 5% resistor 2x0.22 Ohm 5watt R0188 348456 WI-DR 2X 0.22 OHM 5.00W 5% resistor 2x0.22 Ohm 5watt R0191 348456...
