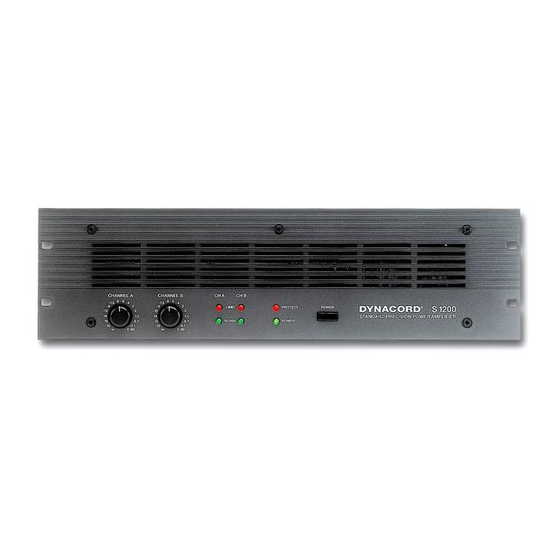

- Page 1 BEDIENUNGSANLEITUNG OWNER’S MANUAL MODE D’EMPLOI S 900 / S 1200 POWER AMPLIFIER...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS Einleitung ............3 Frontseite . - Page 3 Wir möchten Ihnen zu allererst danken und Sie beglückwünschen, daß Sie sich für die Endstufen der STANDARD PRECISION SERIE entschieden haben. Die DYNACORD - Endstufen der STANDARD PRECISION SERIE erfüllen auch die extremen Anforde- rungen harten Tour-Betriebs. Sie sind gegen Überhitzung, Überlast, Kurzschluß sowie Hochfrequenz und Gleichspannung am Ausgang geschützt.
-
Page 4: Frontseite
FRONTSEITE 1. Level In dB-skalierte Rastpotis zur Anpassung der Gesamtverstärkung der Endstufe. Zur Vermeidung von Verzerrungen in vorgeschalteten Mischpulten sollten diese Regler normalerweise zwischen 0dB und -6dB eingestellt werden. Die Beschriftung zeigt unmittelbar die zusätzliche Reglerdämpfung mit der die intern festgelegte Verstärkung verändert wird. -
Page 5: Rückseite
RÜCKSEITE Endstufeneingangsbuchsen Parallel zu den XLR Eingangsbuchsen ist jeweils eine Buchse zum “Weiterschleifen” zu weiteren Endstufen vorgesehen. Die Eingänge der Endstufe sind elektronisch symmetrisch ausgeführt und nach der IEC Norm 268 beschaltet. Eingangsbeschaltung XLR PIN 1: SHIELD PIN 2: a, + PIN 3: b, - Die Eingangsempfindlichkeit ist auf 0dBu (775mV) festgelegt. - Page 6 RÜCKSEITE Endstufenausgangsbuchsen Für die Endstufenkanäle A (Links) und B (Rechts) sind jeweils SPEAKON Ausgangsbuchsen vor- handen. Die Bridged-out Buchse für den Brückenbetrieb ist mit einem Kunststoffdeckel geschlossen, um An- schlußfehler zu vermeiden. Entfernen Sie den Deckel nur, wenn Sie die Endstufe tatsächlich im Brückenbetrieb verwenden wollen.
-
Page 7: Technische Daten
TECHNISCHE DATEN Technische Daten: S900, S1200 Soweit nicht anders angegeben, wird die Endstufe unter Nennbedingungen, und beide Kanäle an 8 betrieben. S900 S1200 Last Impedanz 8 Ohm 4 Ohm 2 Ohm 8 Ohm 4 Ohm 2 Ohm Maximale Ausgangsleistung 280W 450W 650W 380W 600W 850W... -
Page 8: Block Diagramm
BLOCK DIAGRAM... -
Page 9: Abmessungen
A B M E S S U N G E N / DIMENSIONS Abmessungen / Dimensions (in mm) -
Page 10: Garantie
GARANTIE WARRANTY GARANTIE Das Werk leistet Garantie für alle The manufacturer’s warranty co- La garantie constructeur couvre nachweisbaren Material- und Ferti- vers all substantial defects in mate- tous les défauts matériels et de gungsfehler für die Dauer von 36 rials and workmanship for a period main d’œuvre pour une période de Monaten ab Verkauf.
