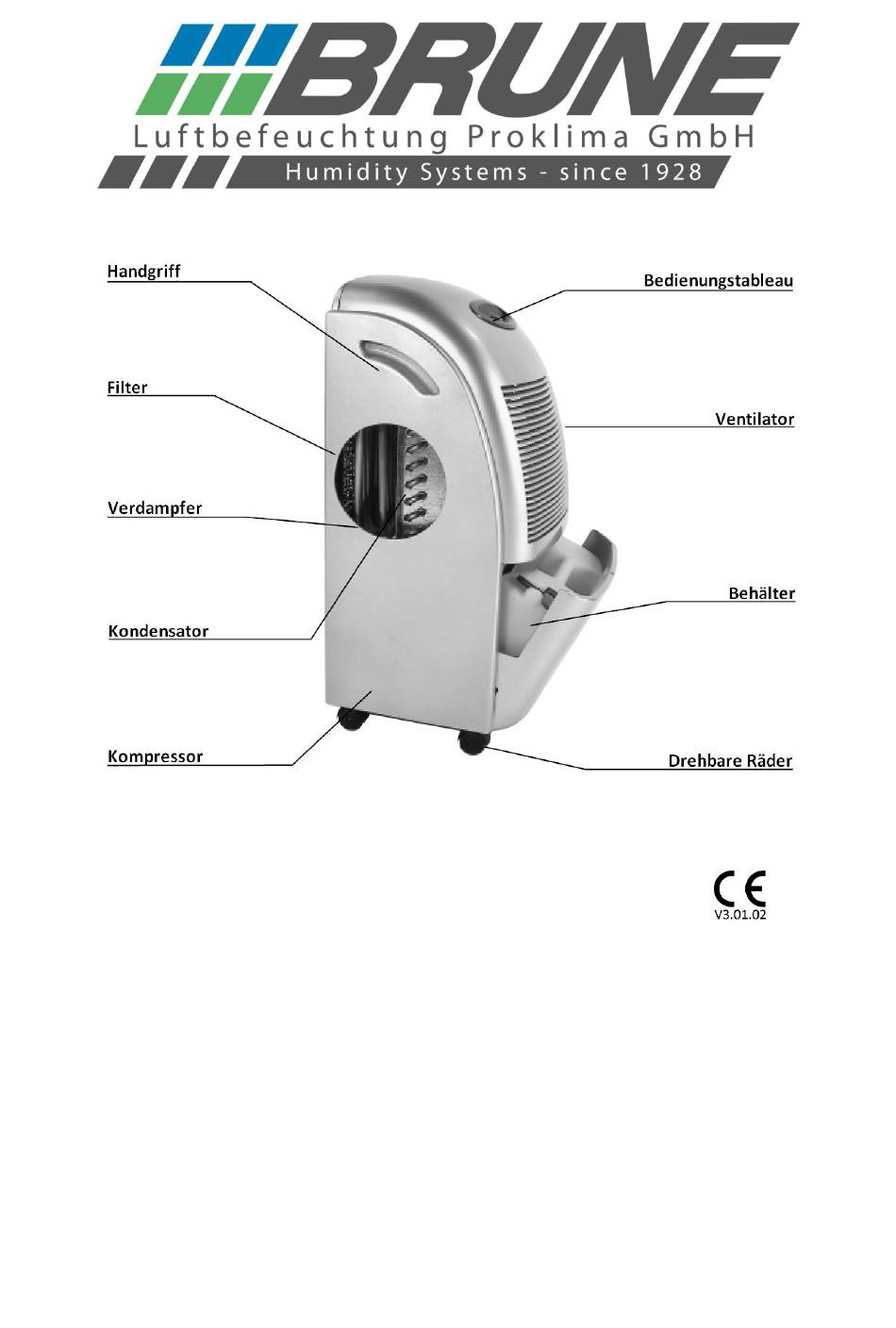

- Page 1 DEHUMID 9 / 9H BEDIENUNGS- UND WARTUNGSANLEITUNG INSTRUCTIONS FOR USE AND MAINTENANCE...
-
Page 3: Table Of Contents
INHALT 1. SICHERHEITSHINWEISE Seite 3 2. TECHNISCHE NORMEN Seite 4 3. INBETRIEBNAHME UND WARTUNG Seite 4+5 4. PERIODISCHE WARTUNG Seite 5 5. ANSCHLUSS AN EIN ABFLUSSROHR Seite 6 6. BETRIEB MIT HEIZUNG Seite 7 7. TECHNISCHE DATEN Seite 7 8. SCHALTPLAN Seite 8 1. -
Page 4: Technische Normen
2. Technische Normen Das Gerät entspricht den wesentlichen Anforderungen der folgenden europäischen Richtlinien: Maschinenrichtlinien (D.P.R. n°459 vom 24 Juli 1996), Elektro-Sicherheitsschutz bei Geräten mit Niederspannung (Gesetz n.791 vom 18. Oktober 1977 u. folgendes Gesetzesdekret n.626 vom 25 November 1996), Elektromagnetische Kompatibilität - EMC- (Gesetzesdekret n.476 vom 4. Dezember 1992 und folgendes n°... -
Page 5: Periodische Wartung
3.2. Erstmalige Inbetriebnahme Um eingeschalten werden zu können, muss das Gerät für mindestens 8 Stunden in korrekter, gerader Position gestanden haben. Die Nichtbeachtung dieser Regel könnte den Kompressor dauerhaft schädigen! Nach Ablauf dieser Wartezeit, kann das Gerät an eine 230 Volt Einphasen-Steckdose angeschlossen werden. Es muss jetzt die rote Kontrollleuchte für “POWER”... - Page 6 5. Betrieb mit einem Ablaufschlauch Der Entfeuchter kann mit einem Ablaufschlauch betrieben werden. Sie können den mitgelieferten Gummipfropfen, so wie unten angezeigt, in die Anschlussfahne des Endschalters stecken. Somit wird die Abschaltvorrichtung der Wasserstandsanzeige deaktiviert. Danach setzten Sie den mitgelieferten schwarzen Trichter rechts ein. Ist dieser richtig eingerastet, können Sie den Ablaufschlauch am Trichter anschließen und durch die Öffnung im Boden des Geräts zum Ablauf führen.
-
Page 7: Betrieb Mit Heizung
6. Betrieb mit Heizung (nur Dehumid 9H) Auf der Rückseite des Gerätes befindet sich die Steuereinheit für den Heizbetrieb. Die Heizung wird durch betätigen des Kippschalters (1) zugeschaltet. Position „I“ (Roter Teil des Schalters) bedeutet Heizfunktion ein- und Position „0“ ausgeschaltet. Durch den Thermostat (2) kann die gewünschte Temperatur (zwischen min. -
Page 8: Schaltplan
8. Schaltplan... - Page 9 CONTENTS SAFETY INSTRUCTIONS page 10 PERTINENT TECHNICAL NORMS Page 11 USE AND MAINTENANCE page 11+12 PERIODICAL MAINTENANCE page 12 CONNECTION TO A DRAIN PIPE page 13 OPERATION WITH HEATER page 14 TECHNICAL DATA page 14 ELECTRICAL DIAGRAM page 15 1. SAFETY INSTRUCTIONS The machine must be always connected using earthed electrical plugs as required for all electrical appliances;...
-
Page 10: Use And Maintenance Page 11+12
SECURITY REGULATIONS FOR LOW TENSION APPLIANCES (Law n. 791 - 18th Oct. 1977 and subsequent Law D.L. n. 626 - 25th Nov. 1996); ELECTROMAGNETIC COMPATIBILITY (EMC) - Law D.L. n. 476 - 4th Dec. 1992 and subsequent D.L. 615 - 12th Nov. 1996). It is hereby certified that the dehumidifiers conform to the Regulations: CEI EN 60335-2-40, CEI EN 55014-1, CEI EN 55104-2, CEI EN 61000-3-2 and CEI EN 61000-3-3. -
Page 11: Periodical Maintenance
Then one can proceed and connect the dehumidifier plug to a 230 V - one phase power socket. The red light 'Power" will switch on confirming correct supply of power to the machine. If the light 'Functioning' is still off, turn clockwise the knob on the control panel till the light 'Functioning is 'On'. The light 'Pause' will also switch on and, after 5 minutes the dehumidifier will start dehumidifying. -
Page 12: Connection To A Drain Pipe
5 CONNECTION TO A DRAIN PIPE You can operate the dehumidifier without the water tanks, using a direct drain hose. Please insert the supplied rubber stopper into the limit switch of the overflow stop switch as shown below. The overflow stop of the water level indicator is now deactivated. Then insert the provided black funnel on the right. -
Page 13: Operation With Heater
6 OPERATION WITH HEATER (Dehumid 9H only) On the rear of the device there is the control panel for the operation with heater. The heater can be activated by throwing the switch (1). Position „I“ (red portion of the switch) means heating turned on, position „0“ means turned off. By use of the thermostat (2) the desired temperature can be adjusted (between min. -
Page 14: Electrical Diagram
8 ELECTRICAL DIAGRAM Electronic board Micro switch (floater) Compressor Compressor 1- brown 2- red 3- grey 4- white 5- blue 6- black... - Page 16 Luftbefeuchtung Proklima GmbH · Schwarzacher Str. 13 · D-74858 Aglasterhausen Telefon ++49 (0) 62 62 – 54 54 · Telefax ++49 (0) 62 62 – 32 55 www.brune.info · mail@brune.info...
