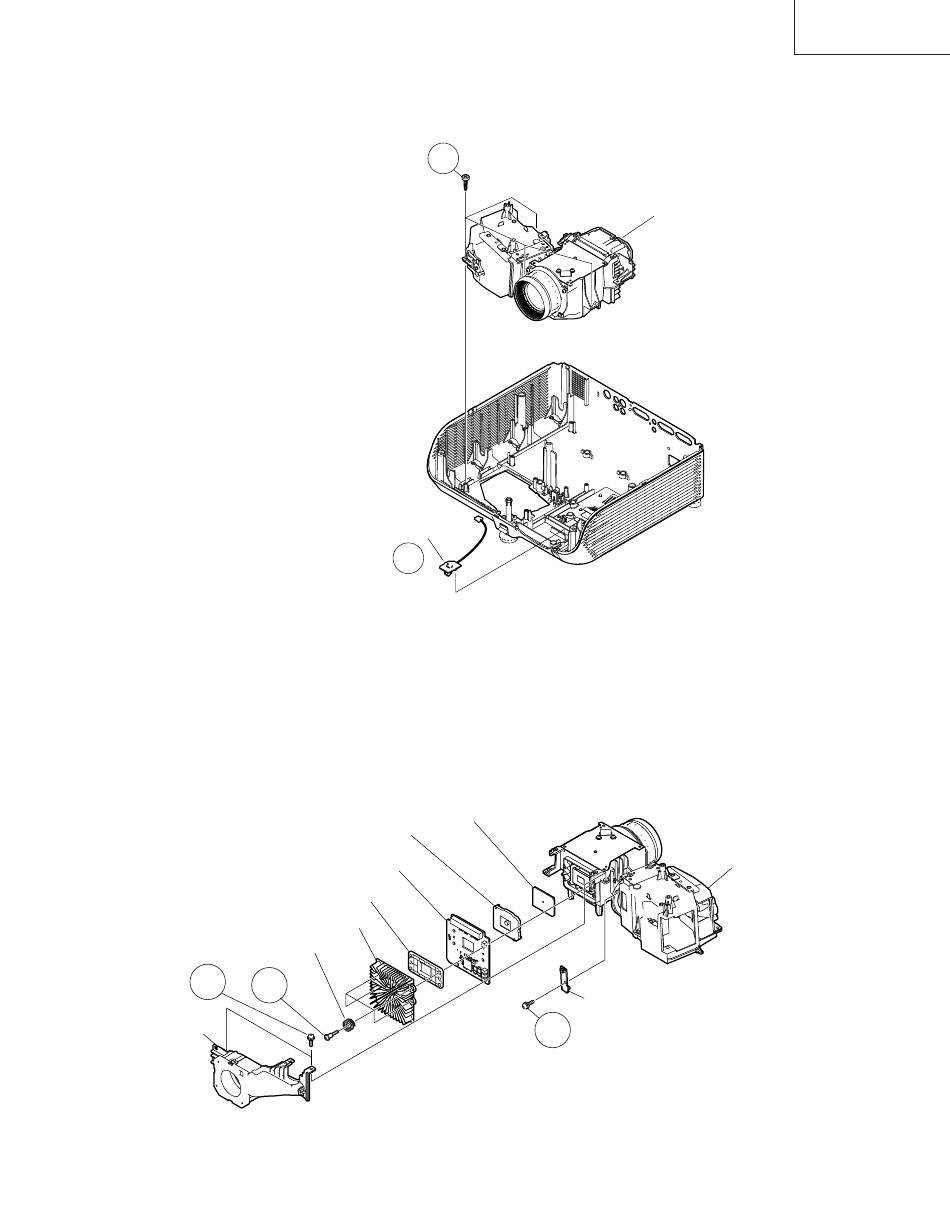

5. Entfernung der optischen Laufwerkeinheit und RC-Lichtempfängerleiterplatte
5-1. Die 4 Befestigungsschrauben für die optische Laufwerkeinheit, um sie abzunehmen.
5-2. Die RC-Lichtempfängsleiterplatte abnehmen.
RC-LichtempfŠngerleiterplatte
6. Entfernung von Photosensor-Leiterplatteneinheit, Lüfter, DMD-Leiterplatte
und DMD
6-1. Die Befestigungsschraube für die Photosensor-Leiterplatteneinheit losdrehen, um sie anzunehmen.
6-2. Die 2 Befestigungsschrauben für den Lüfter losdrehen, um ihn abzunehmen.
6-3. Die 4 DMD-Kühlblech-Befestigungsschrauben losdrehen, um die DMD-Leiterplatteneinheit und das DMD
abzunehmen
DMD-Leiterplatteneinheit
Stützplatte
DMD-Kühlblech
DMD-Feder
6-2
6-3
Lüfter
-1
-2
DMD
DMD-Sockel
Optischen Laufwerkeinhei
Photosensor-Leiterplatteneinheit
6-1
51
XG-MB50X
XR-11XC
XR-10X/S
XR-20X/S
Optischen
Laufwerkeinheit
