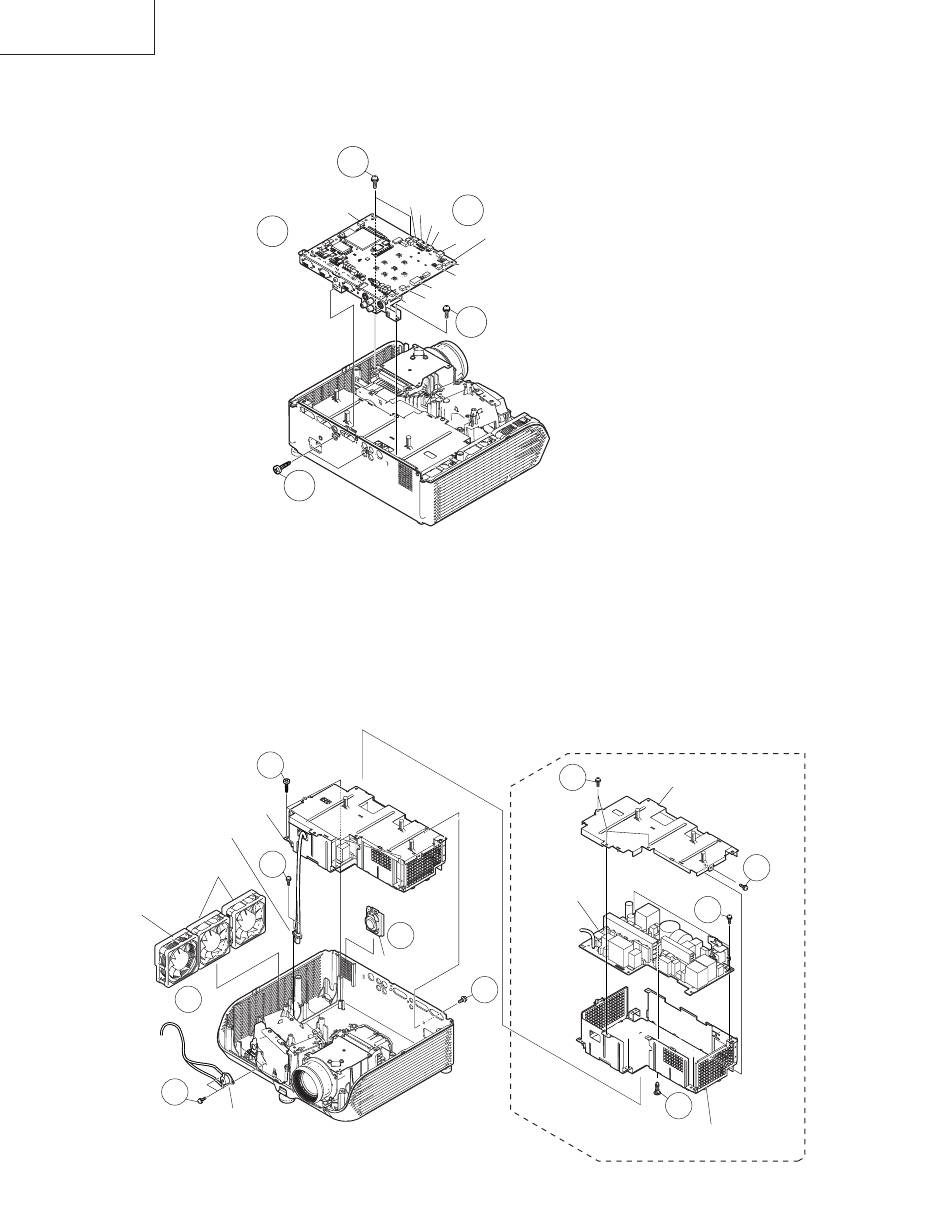

3. Entfernung der Hauptleiterplatten-Einheit
3-1. All die Anschlüsse an der Hauptleiterplatten-Einheit abtrennen.
3-2. Die 2 Klemmen-Befestigungsschrauben losdrehen.
3-3. Die 3 Befestigungsschrauben für die Hauptleiterplatten-Einheit losdrehen, um sie abzunehmen.
4. Entfernung von Lautsprecher, Gebläse und Netzvorschaltgeräteeinheit
4-1. Den Lautsprecher abnehmen.
4-2. Die 2 Gebläse für die Netzvorschaltgeräteeinheit und das Gebläse für die optische Laufwerkeinheit abnehmen.
4-3. Die 2 Befestigungsschrauben für das Bimetall losdrehen, um es abzunehmen.
4-4. Die 2 Befestigungsschrauben für den Lampensockel losdrehen, um ihn abzunehmen.
4-5. Die Einlass-Befestigungsschrauben losdrehen.
4-6. Die 4 Befestigungsschrauben für die Netzvorschaltgeräteeinheit losdrehen, um sie abzunehmen.
4-7. Die 4 Befestigungsschrauben für das Vorschaltgeräteschild (oben) losdrehen, um sie abzunehmen.
4-8. Die 2 Befestigungsschrauben für die Netzvorschaltgeräteleiterplatte losdrehen und die Schelle entfernen;
anschließend die Netzteil-Leiterplatteneinheit aus dem Vorschaltgeräteschild (unten) herausnehmen.
