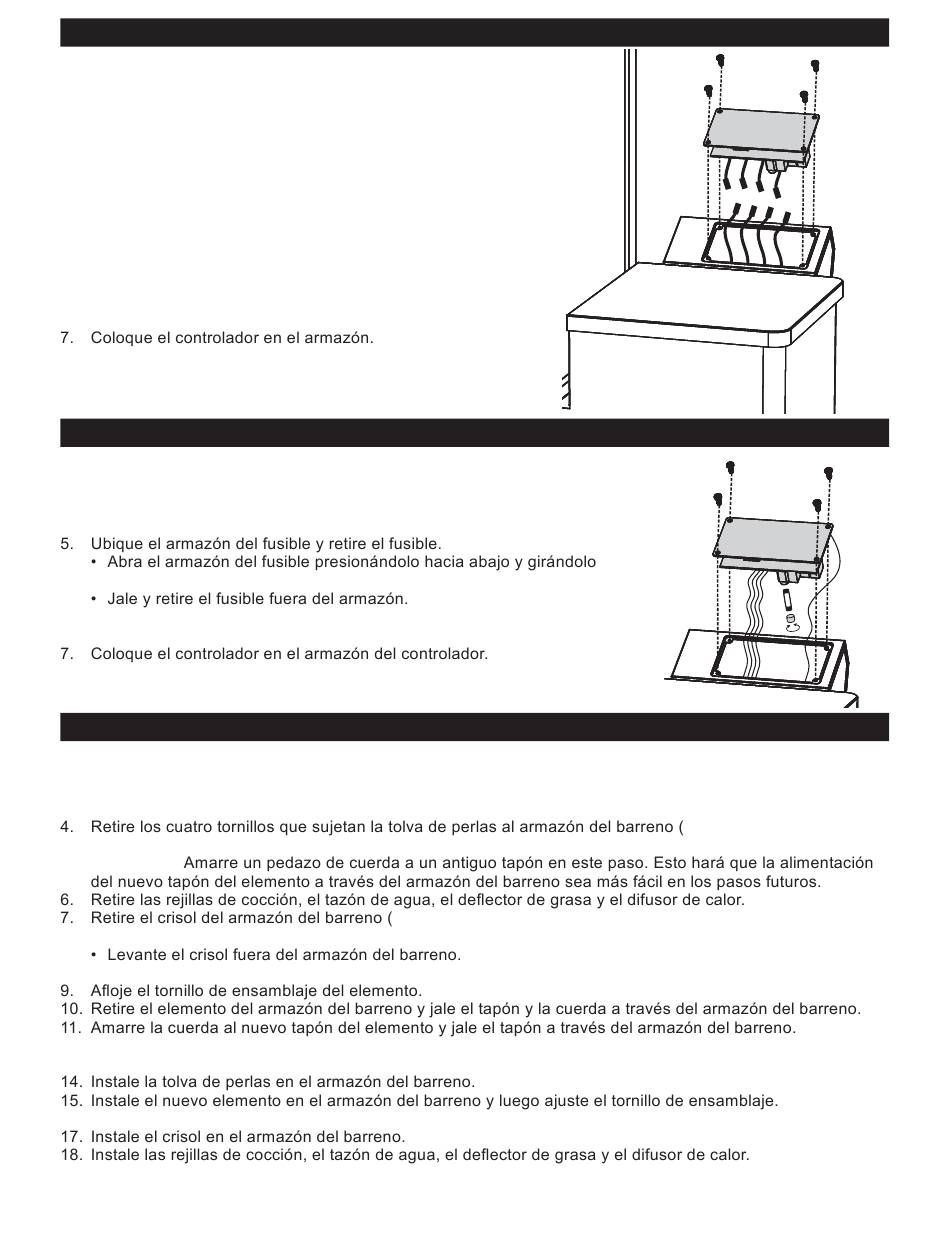

ACCESO / REEMPLAZO DEL CONTROLADOR
1. Apague el ahumador y deje que esté frío al tacto.
2. Desenchufe de la pared.
3. Retire cuatro tornillos de la placa frontal del controlador.
4. Retire el controlador de la carcasa.
5. Desconecte todas las conexiones.
• Conexión de la alimentación principal
• Conexión del motor del barreno
• Conexión del ventilador de admisión
• Conexión de la sonda de temp
6. Conecte todas las conexiones al nuevo controlador.
• Conexión de la alimentación principal
• Conexión del motor del barreno
• Conexión del ventilador de admisión
• Conexión de la sonda de temp
8. Instale cuatro tornillos en la placa frontal del controlador.
La instalación está completa.
REEMPLACE EL FUSIBLE DEL CONTROLADOR
1. Apague el ahumador y deje que esté frío al tacto.
2. Desenchufe de la pared.
3. Retire cuatro tornillos de la placa frontal del controlador.
4. Retire el controlador de la carcasa.
en sentido horario.
6. Instale un nuevo fusible de 5 amperios, 5 mm x 11 mm en la caja del
fusible.
8. Instale cuatro tornillos en la placa frontal del controlador.
El reemplazo del fusible está completo.
1. Apague el ahumador y deje que esté frío al tacto.
2. Desenchufe de la pared.
3. Retire las perlas de la tolva.
5. Desconecte el elemento del controlador (Fig. 2) en la página 50.
Consejos:
• Gire y levante el pestillo del crisol.
8. Quite los dos tornillos del panel de acceso del elemento y retire el panel.
12. Desate la cuerda y descártela.
13. Conecte el nuevo tapón del elemento al controlador.
16. Instale el panel de acceso del elemento y apriete los tornillos.
La instalación está completa.
ACCESO / REEMPLAZO DEL ELEMENTO
Fig. 3) en la página 50.
Fig. 1) en la página 50.
