ÁREA DE COCINA
No instale el equipo sobre o
dentro de esta área.
o
45
NO USE EL
PRODUCTO
EN UN ÁREA
DE COCINA.
IMPORTANTE - Los conductos desde este ventilador hacia el exterior del
edificio tienen un gran efecto sobre el flujo de aire, el ruido y el uso de energía del
ventilador. Utilice el tramo de conductos más corto y recto posible para obtener
un desempeño óptimo y evite instalar el ventilador con conductos menores que
los recomendados. El aislamiento alrededor de los conductos puede reducir la
pérdida de energía e inhibir el desarrollo de moho. Los ventiladores instalados
en conductos existentes podrían no obtener el flujo de aire nominal.
Montaje de la
cubierta en
viguetas "I" .
Utilice un taco
separador de
viguetas "I"
(suministrado).
Montaje de
la cubierta
en cualquier
parte entre
las viguetas
"I" por medio
de barras de
suspensión.
Montaje de
cubierta en
viguetas.
o
45
Equipo
de cocina
Piso

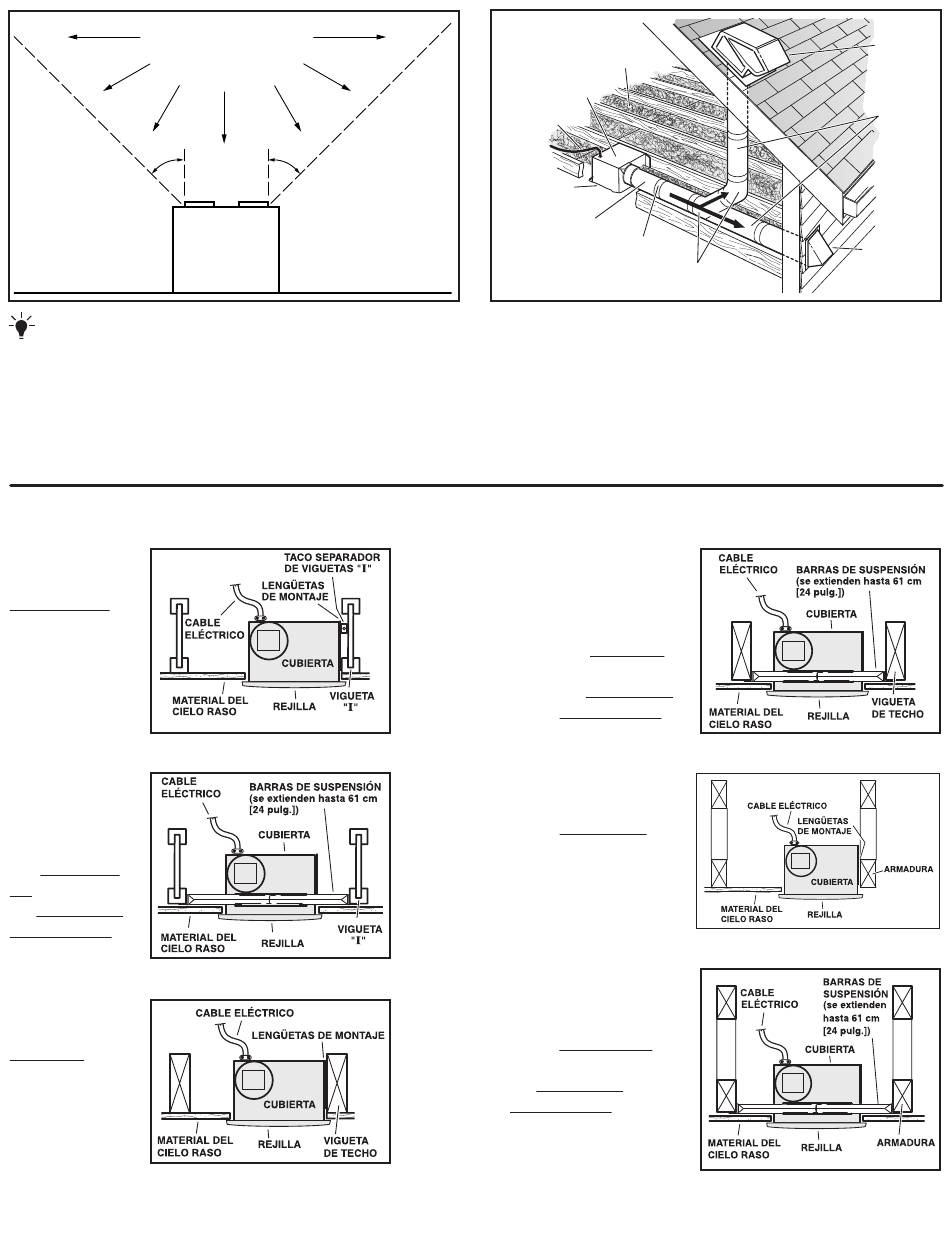

INSTALACIONES TÍPICAS
AISLAMIENTO
(Puede ser colocado
alrededor y sobre de la
cubierta del ventilador.)
CUBIERTA DE
VENTILADOR
CABLE DE
ALIMENTACIÓN*
Selle los
huecos alrededor
de la cubierta.
CONDUCTO REDONDO
DE 6 PULG. *
Sellar las juntas
con cinta.
*Se compran
por separado.
Montaje de
la cubierta
en cualquier
parte entre
las viguetas
por medio
de barras de
suspensión.
Montaje de
cubierta en
armadura.
Montaje de la
cubierta en
cualquier parte
entre armaduras
por medio
de barras de
suspensión.
10
O
CODO REDONDO
DE 6 PULG.*
TAPA DE
TECHO*
(con
amortiguador
integral)
Mantenga
corre
conducto
corto.
TAPA DE
PARED*
(con amortiguador
integral)
