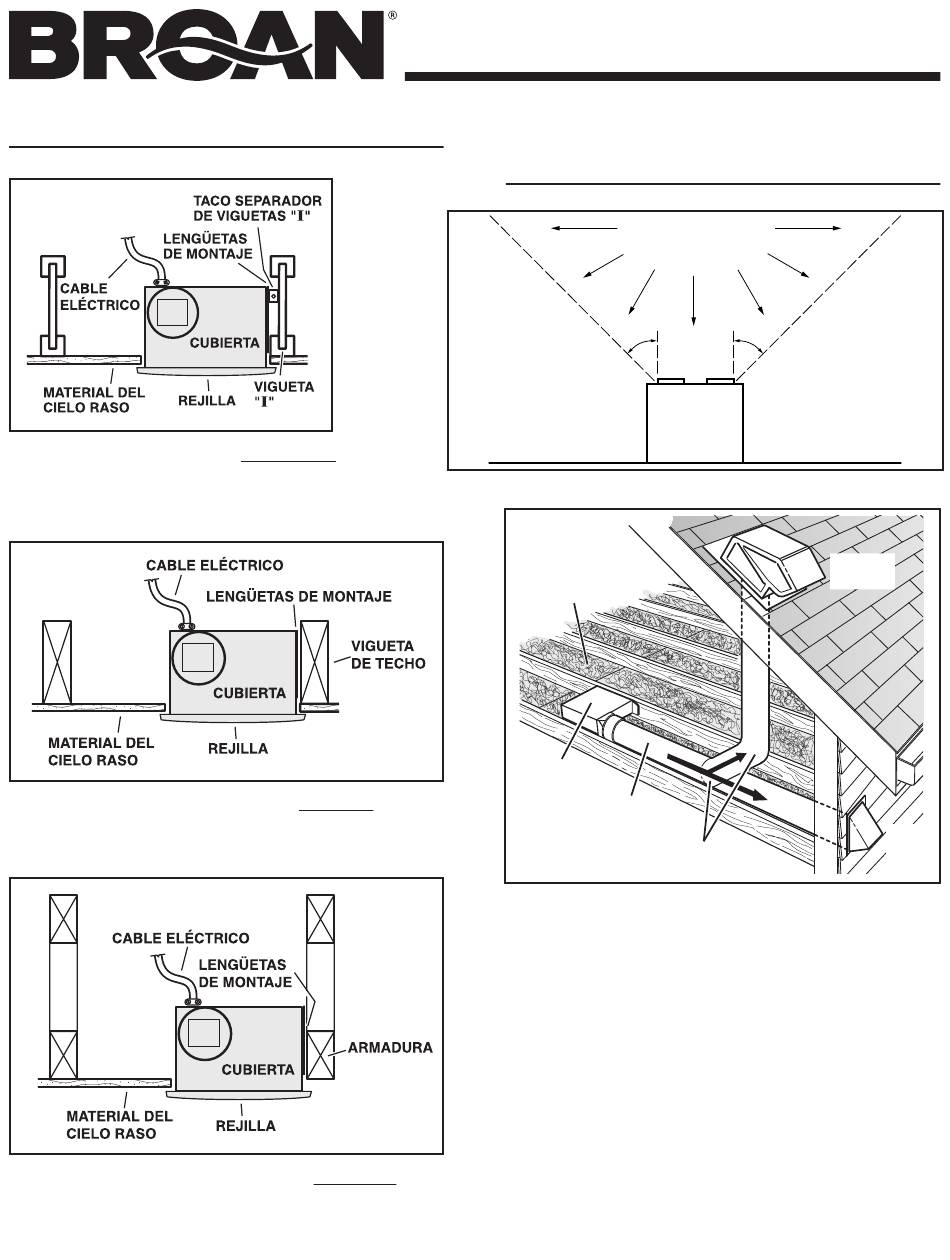

INSTALACIONES TÍPICAS
Montaje de la cubierta en viguetas "I" .
Utilice un taco separador de viguetas "I"
(suministrado).
Montaje de la cubierta en viguetas.
Montaje de la cubierta en una armadura.
MODELOS QTR080L • QTR110L
PLANIFICACIÓN DE
LA INSTALACIÓN
ÁREA QUE COCINA
No instale sobre o dentro
de esta área.
o
45
NO PARA EL
USO EN UN
Equipo
ÁREA QUE COCINA.
para cocinar
AISLAMIENTO
(Puede ser colo-
cado alrededor y
sobre de la cubierta
del ventilador.)
CUBIERTA DE
VENTILADOR
CONDUCTO
REDONDO DE
*
4 PULG.
* Se compran
CODO REDONDO
por separado
DE 4 PULG.
El ventilador funcionará con más eficiencia y menos ruido si se ubica
en un sitio donde requiera el tramo de conducto más corto posible y
un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro
incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apro-
piados.
Página 6
o
45
Piso
TAPA DE
TECHO *
TAPA
DE
* PARED*
