Quick Start Guide

Hardware Installation

1

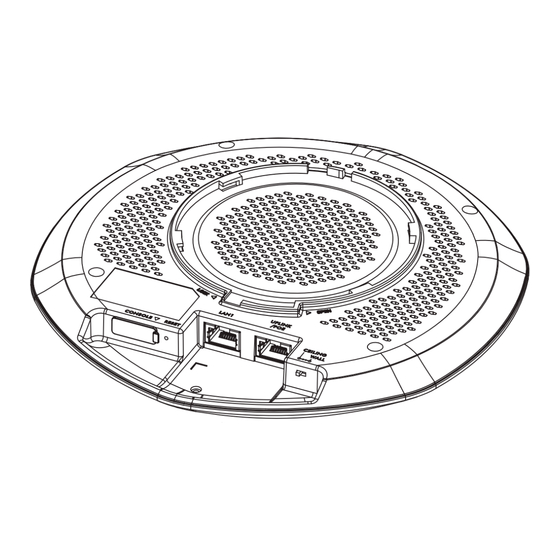

Connect the LAN1 port to your computer for initial configuration.
K provedení počáteční konfigurace spojte port LAN1 se svým počítačem.
Pre vykonanie prvotnej konfigurácie spojte port LAN1 so svojim počítačom.
1
Podłącz port LAN1 do komputera w celu rozpoczęcia konfiguracji.
A kezdeti beállítások elvégzéséhez csatlakoztassa a LAN1 porthoz számítógépét.
Свържете LAN1 порта към вашия компютър за първоначална конфигурация.
Conecta i portul LAN1 la calculator pentru configurarea ini ială.
1
Connect the UPLINK/POE port to an AP Controller (AC) or router network through a PoE switch or a PoE
injector (15.4W).
Port UPLINK/POE spojte s AP kontrolerem (AC) nebo síťovým routerem přes PoE switch nebo PoE injektor
(15,4 W).
Port UPLINK/POE spojte s AP kontrolérom (AC) alebo sieťovým routerom cez PoE switch alebo PoE injektor
(15,4 W).
2
Połącz port UPLINK/POE z kontrolerem AP (AC) lub z routerem sieciowym poprzez przełącznik PoE lub zasilacz
PoE (15.4W).
Csatlakoztassa az UPLINK/POE portot egy AP kontrollerhez (AC) vagy routeréhez PoE switchen vagy PoE
injektoron keresztül (terhelhetőség: 15,4 W).
Свържете порта Uplink / POE до AP Controller (AC) или рутер мрежата чрез PoE суич или инжектор PoE
(15.4W).
Conecta i portul UPLINK/POE la un controler AP (AC) sau la re eaua router-ului printr-un switch PoE sau
injector PoE (15.4W).
Initial Configuration (Standalone AP)
WAC AP IP adresu získá z DHCP serveru (ke správě použijte utilitu ZON nebo ZAC) nebo použijte statickou IP
adresu 192.168.1.2. IP adresa vašeho počítače musí být v rozsahu mezi 192.168.1.3 a 192.168.1.254. Otevřete
webový prohlížeč.
WAC AP IP adresu získa z DHCP servera (ku správe použite utilitu ZON alebo ZAC) alebo použijte statickú IP
adresu 192.168.1.2. IP adresa vášho počítača musí byť v rozsahu medzi 192.168.1.3 a 192.168.1.254. Otvorte
webový prehliadač.
Punkt dostępowy WAC może pobierać adres IP z serwera DHCP (do zarządzania należy użyć aplikacji ZON lub ZAC)
lub może korzystać ze statycznego adresu 192.168.1.2. Upewnij się, że adres IP twojego komputera znajduje się
1
w zakresie pomiędzy "192.168.1.3" i "192.168.1.254".
A WAC AP IP-címét vagy DHCP szerver osztja ki (ZON vagy ZAC segítségével) vagy statikusat használ, ami
192.168.1.2. Győzödjön meg, hogy számítógépe IP-címe benne van a 192.168.1.3 - 192.168.1.254
tartományban. Nyissa meg webböngészőjét.
WAC AP или взема IP адрес от DHCP сървър (с помощта на ZON или ZAC) или използва статичен IP адрес,
192.168.1.2. Уверете се дали IP адресът на вашият компютър е между "192.168.1.3" и "192.168.1.254". Отворете
вашият уеб браузър.
WAC AP fie obţine o adresă IP de la un server DHCP (folosiţi ZON sau ZAC pentru a-l administra), fie foloseşte o
adresă IP statică, 192.168.1.2. Verificaţi ca adresa IP a calculatorului dvs. să fie cuprinsă între „192.168.1.3" şi
„192.168.1.254". Deschideţi browser-ul web.
Log in and configure the wireless and wireless security settings.
2
Přihlaste se a nastavte bezdrátové a bezpečnostní nastavení.
Prihláste sa a nastavte bezdrôtové a bezpečnostné nastavenie.
Zaloguj się i skonfiguruj sieć bezprzewodową i bezprzewodowe ustawienia zabezpieczeń.
Влезте и конфигурирайте настройките на безжичния сигнал и настройките за сигурност на безжичния сигнал.
Logaţi-vă şi configuraţi setările wireless şi securitatea wireless.
By default, the WAC6103D-I can be managed by an AP Controller (AC) in the same IP subnet (Auto). To allow
the WAC6103D-I to be managed by an AC in a different network, go to Configuration > Network > AC Discovery,
select Manual and enter the AC's IP address. To go back to standalone AP mode, reset the WAC6103D-I.
Ve výchozím nastavení lze WAC AP řídit AP kontrolerem (AC) ve stejné podsíti IP (Auto). Pokud má řízení WAC AP
provádět kontroler v jiné síti, přejděte do Configuration (Konfigurace) > Network (Síť) > AC Discovery
(Rozpoznání AC), zvolte položku Manual a zadejte IP adresu kontroleru. Režim samostatného AP obnovíte
resetováním WAC AP.
V predvolenom nastavení je možno WAC AP riadiť AP kontrolerom (AC) v rovnakej podsieti IP (Auto). Ak má
ovládanie WAC AP vykonávať kontrolér v inej sieti, prejdite do Configuration (Konfigurácia) > Network (Sieť) > AC
Discovery (Rozpoznanie AC), vyberte položku Manual a zadajte IP adresu kontroléra. Režim samostatného AP
obnovíte resetovaním WAC AP.
Domyślnie punkt dostępowy WAC może być zarządzany z poziomu kontrolera punktów dostępowych z tej samej
3 podsieci IP (Auto). Aby punkty dostępowe WAC mogły być zarządzane przez kontrolery z innej sieci, przejdź do
Configuration > Network > AC Discovery, wybierz Manual i wpisz adres IP kontrolera punktów dostępowych. Aby
powrócić do trybu pracy samodzielnej punktu dostępowego, należy wykonać reset urządzenia WAC.
Alapesetben a WAC AP-t AP kontroller (AC) vezérli egyazon IP alhálózaton (Auto). Ha egy másik hálózaton
található AC-vel kívánja a vezérlést megvalósítani, akkor menjen a Konfiguráció > Hálózat > AC felfedezés,
válassza a Kézit és írja be az AC IP-címét. Az egyedüli AP módba visszatéréshez resetelje a WAC AP-t.
По подразбиране, WAC AP може да се управлява с AP контролер (AC) в същата IP подмрежа (Auto). За да
позволите WAC AP да може да бъде управлявано от AC от различна мрежа, отидете на Configuration > Network >
AC Discovery, изберете Manual и въведете IP адресът на AC. За да върнете режимът към режим Точка за достъп,
направете reset на устройството.
Implicit, WAC AP poate fi administrat de un controler AP (AC) din aceeaşi subreţea IP (Auto). Pentru a permite ca
WAC AP să fie administrat de un AC din altă reţea, parcurgeţi secvenţa Configuration > Network > AC Discovery
(Configurare > Reţea > Descoperire AC), selectaţi Manual şi introduceţi adresa IP pentru AC. Pentru a reveni în
modul AP autonom, resetaţi WAC AP.
1/2
WAC6103D-I
Unified Pro Access Point
Instalace hardwaru | Inštalácia hardvéru
Свързване на Рутера | Instalare hardware
1
Počáteční konfigurace | Počiatočná konfigurácia
Kezdeti beállítások | Първоначална Конфигурация
Standalone AP
Connect UPLINK
UPLINK
to Router (no AC)
Disconnected
DHCP-assigned 192.168.1.2
Management IP
Management IP
Predvolené prihlasovacie údaje | Domyślne parametry logowania
Alapértelmezett Belépési Jelszavak | Данни за Свързване по Подразбиране |
For more information, please refer to the User's Guide at www.zyxel.com.
Instalacja sprzętu | Hardver installáció
2
PoE
INTERNET
| Konfiguracja początkowa
Configurare iniţială (AP autonom)
Managed by AP Controller
Connect
Connect UPLINK Connect UPLINK
UPLINK Directly
to Switch to Router
Same Subnet Di erent Subnet
Auto
Výchozí přihlašovací údaje
Detalii privind logarea implicită
IP Address: 192.168.1.2
User Name: admin
Password: 1234
SSID: ZyXEL
Wireless Security: Disabled
Manual
