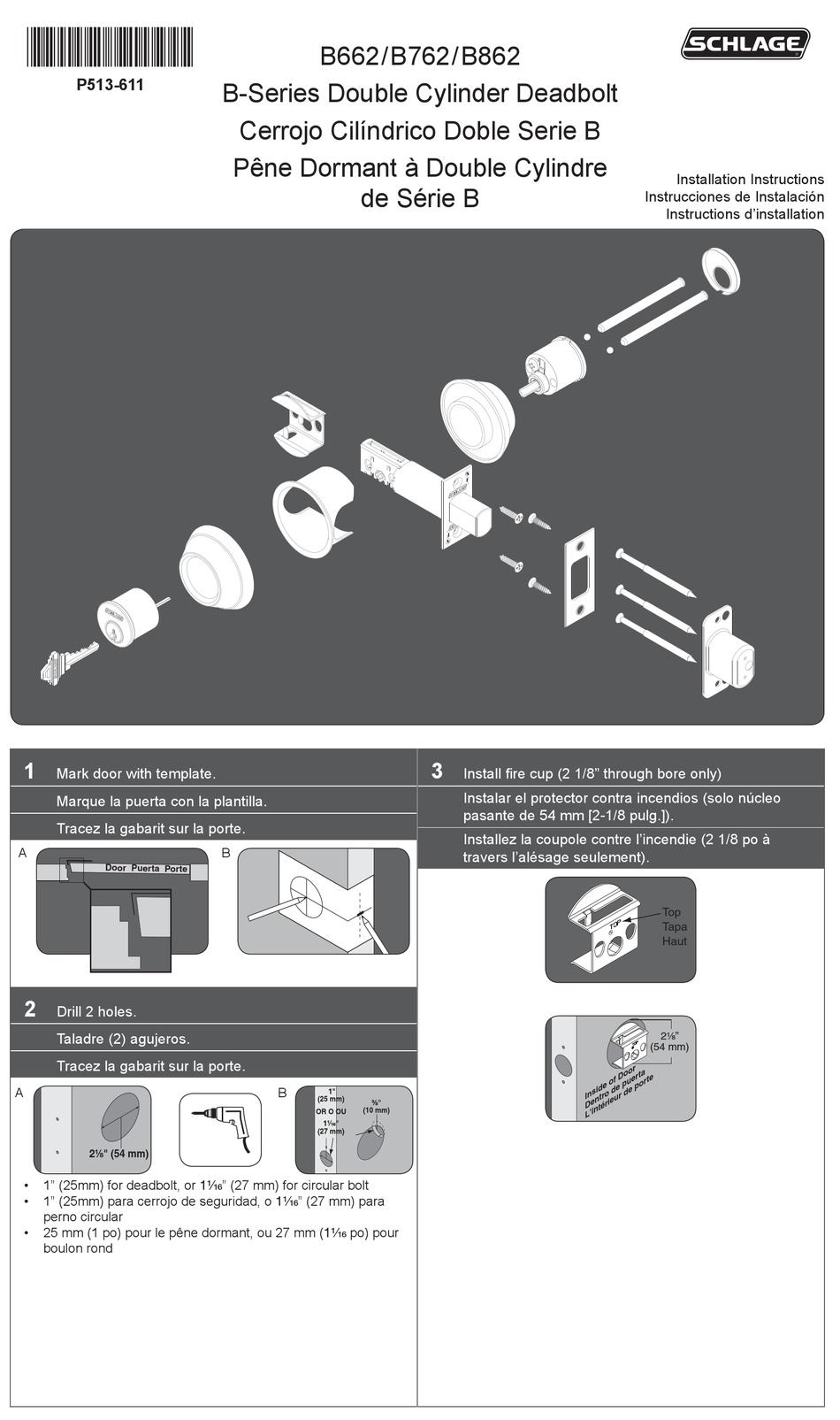

Schlage B Series Installation Instructions

*P513-611*
P513-611
1
Mark door with template.
Marque la puerta con la plantilla.
Tracez la gabarit sur la porte.
A
2
Drill 2 holes.
Taladre (2) agujeros.
Tracez la gabarit sur la porte.
A
Top
Tapa
Haut
2¹⁄₈" (54 mm)
• 1" (25mm) for deadbolt, or 1Z\zn" (27 mm) for circular bolt
• 1" (25mm) para cerrojo de seguridad, o 1Z\zn" (27 mm) para
perno circular
• 25 mm (1 po) pour le pêne dormant, ou 27 mm (1Z\zn po) pour
boulon rond
B662/B762/B862
B-Series Double Cylinder Deadbolt
Cerrojo Cilíndrico Doble Serie B
Pêne Dormant à Double Cylindre
de Série B
B
B
1"
(25 mm)
³⁄₈"
(10 mm)
OR O OU
1¹⁄₁₆"
(27 mm)
3
Install fire cup (2 1/8" through bore only)
Instalar el protector contra incendios (solo núcleo
pasante de 54 mm [2-1/8 pulg.]).
Installez la coupole contre l'incendie (2 1/8 po à
travers l'alésage seulement).
Installation Instructions
Instrucciones de Instalación
Instructions d'installation
Top
Tapa
Haut
2¹⁄₈"
(54 mm)
