8.

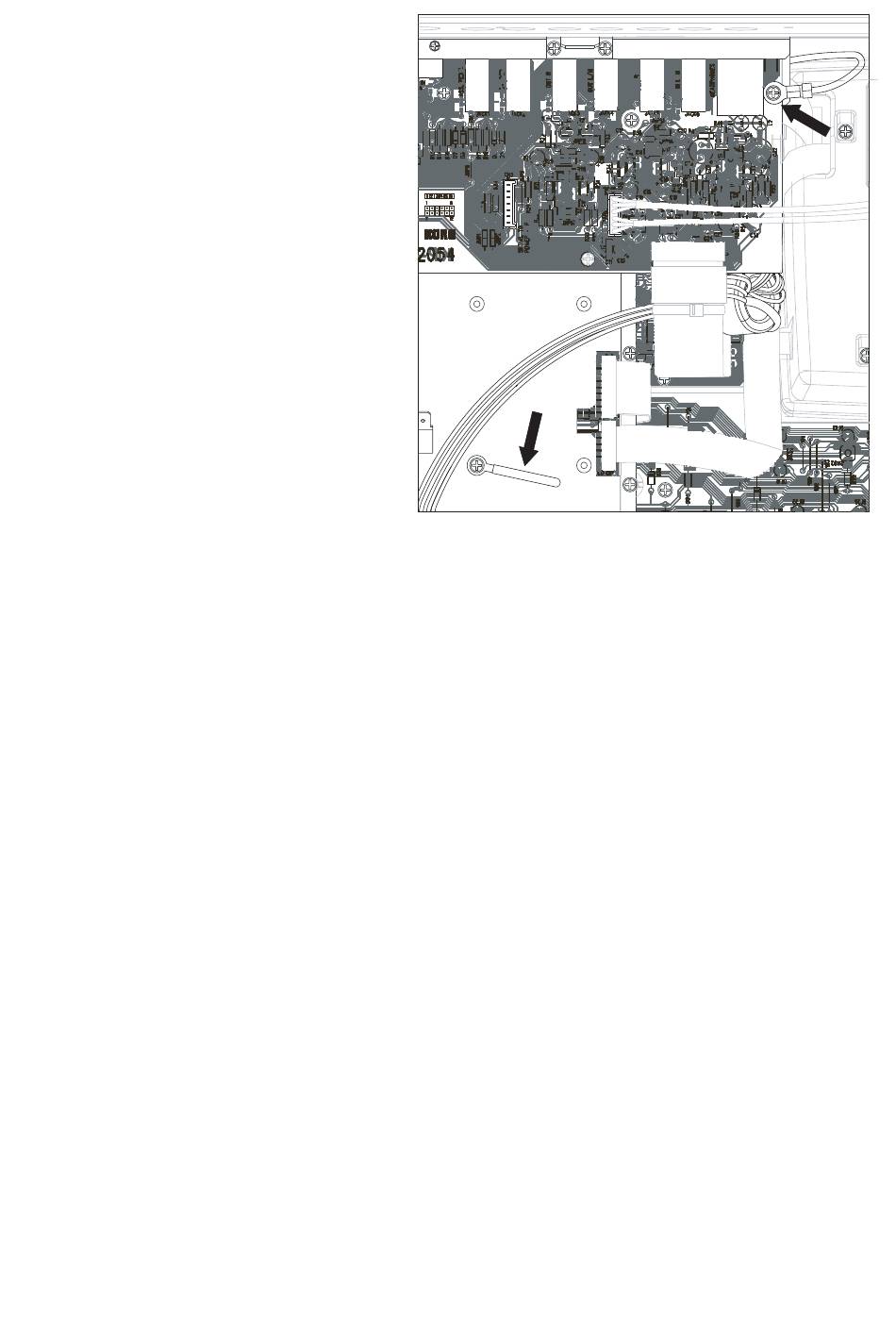

Remove the fastening screw on the connector board
(shown in the diagram), and use it to fasten the free
terminal lug of the ground cable (D). Reinsert the con-
nector board in the instrument, by following the
instructions found in the "Pa60 Service Manual". Reas-
D
semble the instrument, by following in the reverse
order the instructions found in the "Pa60 Service Man-
ual" for opening and disassembling. Remember to use
the cable holder clip (shown in the diagram by the
pointing arrow) to fasten the cable (E) to the other
cables.
Enlever la vis de fixation de la carte des connecteurs illus-
trée dans la figure et l'utiliser pour bloquer la boucle libre
du câble de la masse (D). Réintroduire la carte des con-
necteurs dans l'instrument en procédant aux opérations
détaillées dans le "Pa60 Service Manual". Refermer l'ins-
E
trument en effectuant dans l'ordre inverse les opérations
détaillées dans le "Pa60 Service Manual" ; utiliser l'ergot
serre-câble (indiqué par la flèche dans la figure) pour blo-
quer la relance (E) aux autres relances.
Entfernen Sie die Befestigungsschraube aus der in der
Abbildung gezeigten Verbinderkarte und verwenden
Sie sie zur Befestigung der freien Schlaufe des Erdungs-
kabels (D). Stecken Sie die Verbinderkarte wieder in
das Instrument ein und befolgen Sie hierzu die Anwei-
sungen des Handbuches "Pa60 Service Manual". Schlie-
ßen Sie das Instrument wieder, indem Sie die im "Pa60 Service Manual" beschriebenen Arbeitsschritte in umgekehrter Reihenfolge
ausführen. Benutzen Sie den Kabelhalterclip (siehe Pfeil in der Abbildung), um das Videokabel (E) mit den anderen Kabeln zusam-
menzuhalten.
Rimuovete la vite di fissaggio della scheda connettori mostrata in figura, e usatela per bloccare l'occhiello libero del cavo di massa (D).
Reinserite la scheda connettori nello strumento, seguendo le istruzioni riportate nel "Pa60 Service Manual". Richiudete lo strumento
seguendo al contrario le istruzioni del "Pa60 Service Manual", ricordandovi di usare la clip fermacavo (indicata in figura dalla freccia) per
bloccare il rilancio (E) assieme agli altri rilanci.
13
