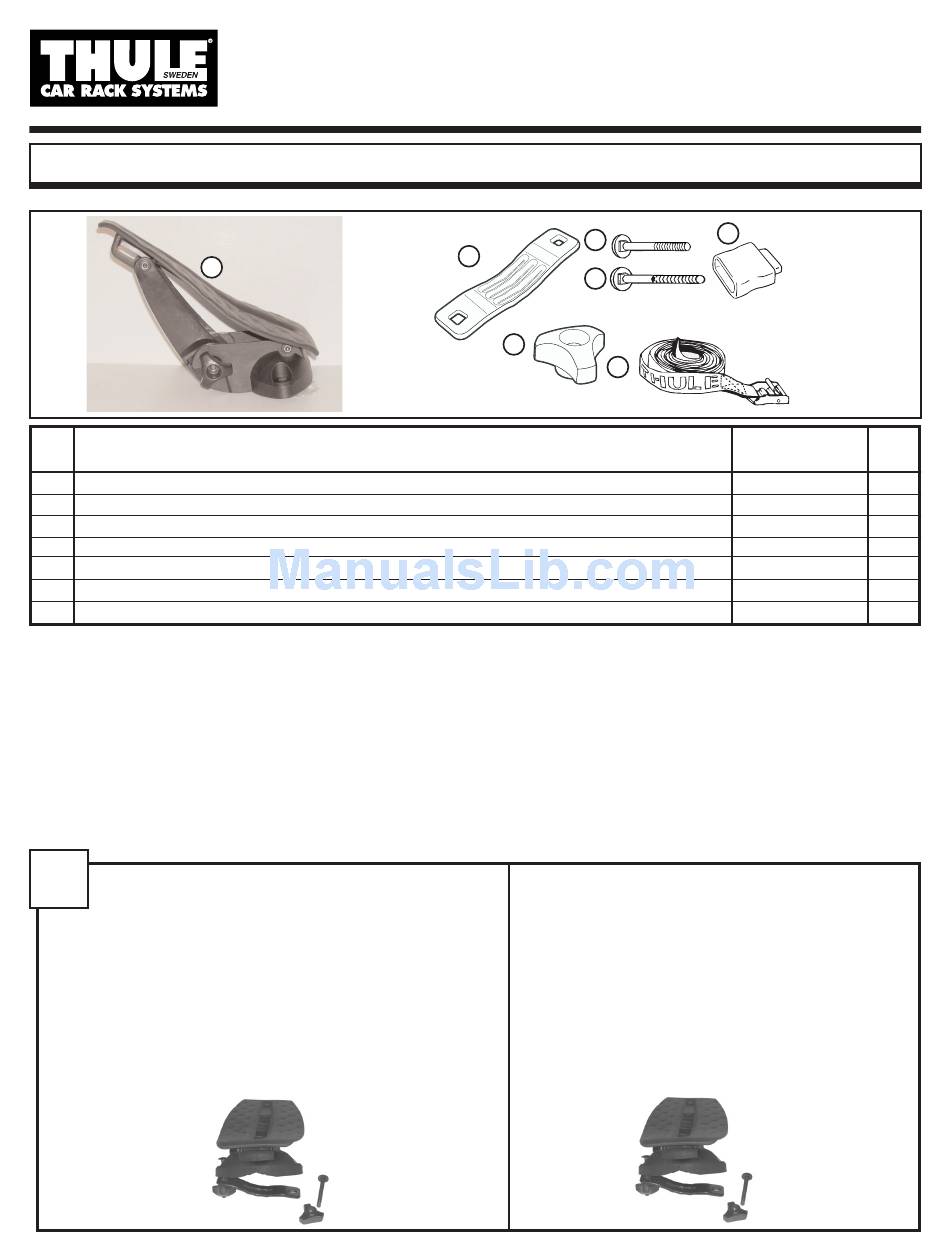

Thule Set-to-Go Saddle 878 Installation Instructions

A
part
pièce
parte
A Saddle / Berceau / Cuna
Metal Bracket / Plaque mètallique / Placa de metal
B
C Knob M6 Low / Molette M6 basse / Perilla M6 corta
D Strap / Courroie / Correa
E Buckle Bumper / Tampon de la boucle / Tapa de la hebilla
F Carriage Bolt M6 x 50 mm / Boulon ordinaire 50mm / Perno de carro 50mm
G Carriage Bolt M6 x 60mm / Boulon ordinaire 60mm / Perno de carro 60mm
WARNINGS/LIMITATIONS
• Load bars must be at least 24" (610mm)
apart for safe use.
• Always tie down bow and stern of boat to
vehicle bumpers or tow hooks.
• Do not exceed weight limitation of racks or
factory installed bars.
• Ensure load carrier or factory cross bars are
properly installed and tight to vehicle.
• Failure to follow above guidelines voids
warranty.
1
For Use On Aftermarket Roof Racks
Pour utilisation sur des barres de toit montées par l'utilisateur
Para usar en vehículos con portaequipajes postventa.
• Thule square load bar and Yakima round load bar
• Barre de toit carrée Thule et barre de toit ronde Yakima.
• Barra de carga cuadrada de Thule y barra de carga redonda de Yakima.
• Loosely attach bolt and knob as shown.
• Les barres et attachez les boulons et les motettes, comme dans I'embarcation
sans les serrer.
• Instale el perno y la perialla de la manera que se muestra en el dibujo
sin apretarlos.
878 SET-TO-GO
PARTS INCLUDED•PIÈCES INCLUSES• PIEZAS INCLUIDAS
description
description
descripcion
AVERTISSEMENTS/LIMITATIONS
• Les barres de charge doivent être écartées de 610 mm
(24 po) au minimum pour garantir une utilisation sans
risques.
• Attachez toujours l'avant et l'arrière de l'embarcation aux
pare-chocs du véhicule ou aux crochets de remorquage.
• Ne dépassez pas la limite de poids de la galerie ou des
barres installées en usine.
• Assurez-vous que la galerie ou les barres transversales
sont correctement installées et bien fixées au véhicule
• La garantie sera nulle et non avenue en cas de non-respect
des consignes antÈrieures.
TM SADDLE / 1 PAIR
F
B
G
C
D
ADVERTENCIAS / LIMITACIONES
• Para un uso seguro las barras de carga deben tener una
separación de por lo menos 61 cm (24 pulg.).
• Ate siempre la parte delantera y trasera de la embarcación
al parachoques o a los ganchos de remolque del vehículo.
• No sobrepase los límites de peso del portacargas ni de las
barras instaladas en fábrica
• Asegúrese de que el portacargas o las barras transversales
defábrica estén instalados y sujetos correctamente al
vehículo.
• Se anular la garantÌa si no siguen las directrices anteriores.
For Use On Vehicles With Factory Racks
Pour utilisation sur des véhicules avec barres de toit montées en usine
Para usar en vehículos con portaequipajes de fábrica
• Look up your vehicle in the included Hardware Fit Guide.
Identify the proper bolt length for your vehicle.
• Recherchez votre véhicule dans le guide de réglage de la visserie inclus.
Déterminez la longueur de vis appropriée à votre véhicule.
• Busque su vehículo en la Guía de ajuste de las piezas de montaje
adjunta. Identifique la longitud de perno adecuada para su vehículo.
• Loosely attach bolt and knob as shown.
• Les barres et attachez les boulons et les motettes, comme dans I'embarcation
sans les serrer.
• Instale el perno y la perialla de la manera que se muestra en el dibujo
sin apretarlos.
E
part number qty.
numéro de pièce qté
numero de parte cantidad
753-3136 2
853-5513 2
753-0783 4
753-2030-02 1
853-5593 1
915-0650-21 4
915-0660-21 4
