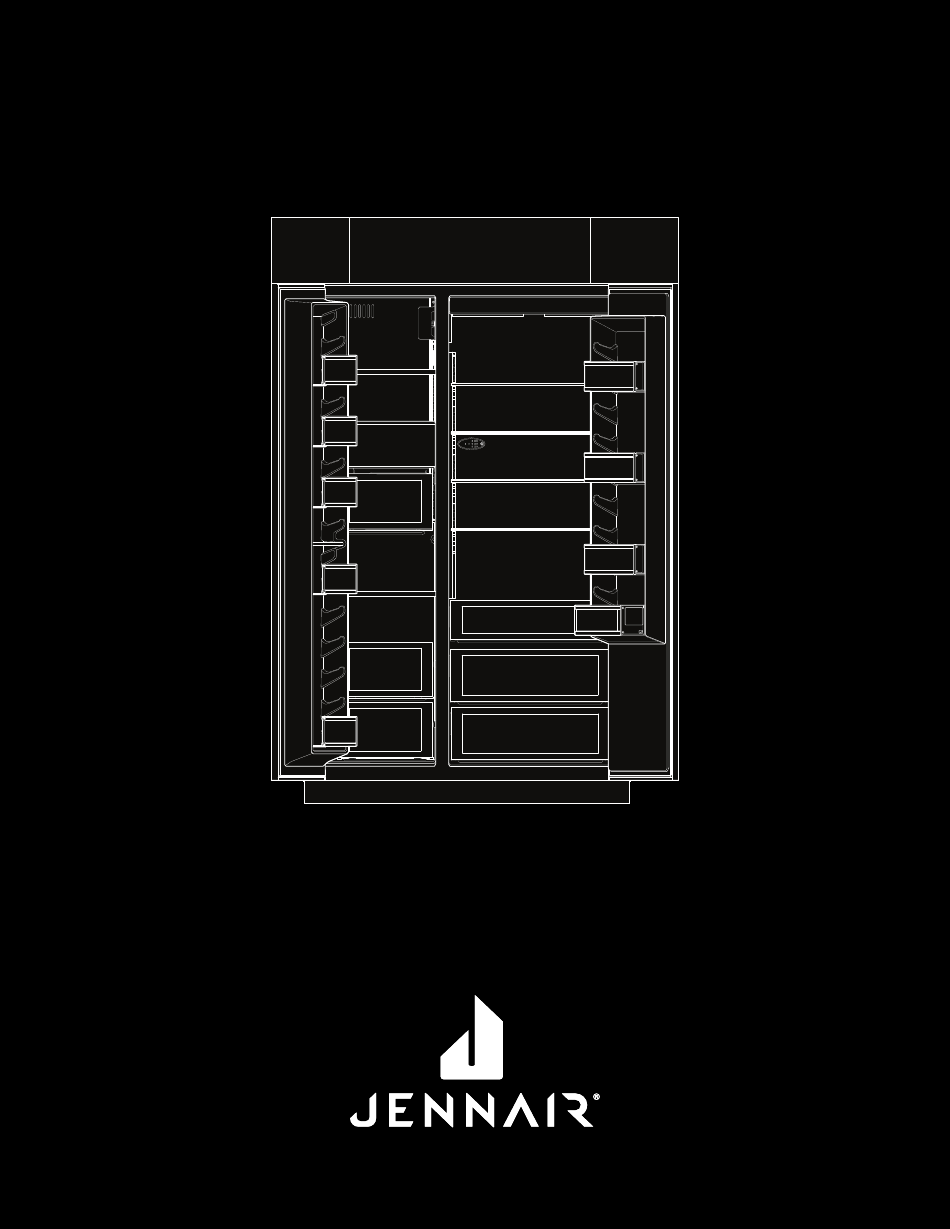

iNstall
SIDE BY SIDE
BUILT-IN REFRIGERATOR
RÉFRIGÉRATEUR ENCASTRÉ
CÔTE À CÔTE
For questions about features, operation/performance, parts, accessories, or service, call:
1-800-JENNAIR (1-800-536-6247) or visit our website at www.jennair.com.
In Canada, call: 1-800-JENNAIR (1-800-536-6247), or visit our website at www.jennair.ca.
Pour des questions à propos des caractéristiques, du fonctionnement/rendement, des pièces, accessoires ou service,
composer le : 1 800 JENNAIR (1 800 536-6247) ou visiter notre site Web au www.jennair.com.
Au Canada, composer le : 1 800 JENNAIR (1 800 536-6247) ou visiter notre site Web au www.jennair.ca.
W10779523B
Advertisement
Table of Contents
Related Manuals for Jenn-Air JS42NXFXDE
Summary of Contents for Jenn-Air JS42NXFXDE
- Page 1 iNstall SIDE BY SIDE BUILT-IN REFRIGERATOR RÉFRIGÉRATEUR ENCASTRÉ CÔTE À CÔTE For questions about features, operation/performance, parts, accessories, or service, call: 1-800-JENNAIR (1-800-536-6247) or visit our website at www.jennair.com. In Canada, call: 1-800-JENNAIR (1-800-536-6247), or visit our website at www.jennair.ca. Pour des questions à...
-
Page 2: Table Of Contents
TABLE OF CONTENTS TABLE DES MATIÈRES INTRODUCTION INTRODUCTION REFRIGERATOR SAFETY .................3 SÉCURITÉ DU RÉFRIGÉRATEUR ............19 VARIANTS AND ACCESSORIES VARIANTES ET ACCESSOIRES 42" MODELS .....................4 MODÈLES DE 42 po..................20 48" MODELS ....................5 MODÈLES DE 48 po ...................21 INSTALLATION REQUIREMENTS EXIGENCES D’INSTALLATION Tools and Parts ....................6 Outils et pièces ....................22 Location Requirements ................7 Exigences d’emplacement ..............23... -
Page 3: Introduction
INTRODUCTION REFRIGERATOR SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. -
Page 4: Variants And Accessories
Features stainless steel wrapped doors and RISE™ Features custom-made panels and custom hardware handles with diamond-etched grip. provided by the cabinetmaker for a seamless appearance Base Model Numbers: JS42NXFXDE designed to blend with existing kitchen cabinetry. Panel Kit Model Numbers: JBSFS42NHL Base Model Numbers: JS42NXFXDE... -
Page 5: 48" Models
48" MODELS CUSTOM-MADE PANEL DESIGN - RISE™ STAINLESS DESIGN - Features custom-made panels and custom hardware provided by the cabinetmaker for a seamless appearance Features stainless steel wrapped doors and RISE™ designed to blend with existing kitchen cabinetry. handles with diamond-etched grip. Base Model Numbers: JS48NXFXDE Base Model Numbers: JS48NXFXDE Panel Kit Model Numbers: JBSFS48NHL... -
Page 6: Installation Requirements
INSTALLATION REQUIREMENTS TOOLS AND PARTS IMPORTANT : Phillips-head flat screw Installer: Leave Installation Instructions with the Round-head screw homeowner. 8281252 (28) 1163283 (24) Homeowner: Keep Installation Instructions for future reference. Save these Installation Instructions for the local electrical inspector’s use. TOOLS NEEDED: Gather the required tools and parts before starting Door Adjustment Pin... -
Page 7: Location Requirements
OPENING DIMENSIONS LOCATION REQUIREMENTS IMPORTANT : WARNING The width of the opening (Width A), from side to side, must be as specified for your model for at least 2" (5.08 cm) back from the face of the cabinet. NOTE : If your opening does not meet this requirement, you will need to make modifications. -
Page 8: Electrical Requirements
ELECTRICAL REQUIREMENTS The water shutoff should be located in the base cabinet on either side of the refrigerator or some other easily accessible area. If the water shutoff valve WARNING is not in the cabinets, the plumbing for the water line can come through the floor. -
Page 9: Water Supply Requirements
WATER SUPPLY REQUIREMENTS REVERSE OSMOSIS WATER SUPPLY IMPORTANT : IMPORTANT : The pressure of the water supply coming out of a reverse osmosis system going to the water inlet All installations must meet local plumbing code valve of the refrigerator needs to be between requirements. -
Page 10: Door Swing Dimensions
FRONT VIEW DOOR SWING DIMENSIONS Width dimensions were measured from hinge to The location must permit both doors to open to a hinge. minimum of 90°. Allow 4¹⁄₂" (11.4 cm) minimum space between the side of the refrigerator and a corner wall. When leveling legs are fully extended to 1¹⁄₄"... -
Page 11: Permissible Installation Options
PERMISSIBLE INSTALLATION OPTIONS OPTION 3—CLOSED SOFFIT OPTION 1—OPEN TO CEILING 6" (15.24 cm) min. 1/8" (3.2 mm) gap 84" (213.4 cm) 84" (213.4 cm) 1/8" 1/8" (3.2 mm) gap (3.2 mm) gap OPTION 2—FALSE FRONT (CABINET FACE ONLY) STAINLESS STEEL PANEL KIT INSTALLATION REQUIREMENTS 6"... -
Page 12: Installation Instructions
INSTALLATION INSTRUCTIONS UNPACK THE REFRIGERATOR Place an appliance dolly under the left side of the refrigerator as shown. Place the corner posts from WARNING the packing materials over the trims as appropriate. Slowly tighten the strap. Tip Over Hazard Refrigerator is top heavy and tips easily when not completely installed. -
Page 13: Connect The Water Supply
CONNECT TO WATER LINE TO INSTALL ANTI-TIP BOARDS PARTS NEEDED Mark the stud locations on rear wall. Minimum 7 ft (2.13 m) flexible, codes-approved water Securely attach two 2" x 4" x 32" (5 cm x 10 cm x 81 cm) supply line boards to wall studs behind refrigerator. - Page 14 CONNECT TO REFRIGERATOR Unplug refrigerator or disconnect power. Turn OFF main water supply. Turn ON nearest faucet PARTS SUPPLIED long enough to clear line of water. 1/4" to 1/4" (6.35 mm to 6.35 mm) male-to-male Locate a 1/2" to 1¹⁄₄" (1.3 cm to 3.18 cm) vertical cold coupling.
-
Page 15: Plug In Refrigerator
OVERMOLD COUPLING (ON SOME MODELS) PLUG IN REFRIGERATOR WARNING Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. A. Household water line Do not use an extension cord. B. Nut (purchased) C. -
Page 16: Move Refrigerator To Final Location
Using the original holes and the screws removed in After the refrigerator is leveled and aligned, remove Step 2, fasten the side trim to the refrigerator cabinet. the installation block from the door hinge and use it to check the spacing between the panels and NOTE : Make sure to fasten each trim piece to the adjacent cabinets. -
Page 17: Level And Align Refrigerator
LEVEL AND ALIGN REFRIGERATOR IMPORTANT : Adjust in small increments to keep from damaging the cabinet trim and causing problems with WARNING the door alignment or top grille fit. To avoid damage to the cabinet or leveling legs, do not apply more than 50 inch-pounds (5.65 Nm) of torque to the leveling bolts. -
Page 18: Complete Installation
COMPLETE INSTALLATION Trim the skirt by scoring the proper “V” groove with a utility knife. Break the skirt at the score line. Turn the water supply line valve to the “Open” position. Turn the refrigerator switch to the ON position. See “Power On/ Off Switch”... -
Page 19: Sécurité Du Réfrigérateur
INTRODUCTION SÉCURITÉ DU RÉFRIGÉRATEUR Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité. -
Page 20: Variantes Et Accessoires
RISE™ avec surface de saisie à texture gravée (losanges). fournis par l’ébéniste pour une apparence harmonieuse conçue pour s’intégrer aux armoires de cuisine existantes. Numéros de modèles de base : JS42NXFXDE Numéros de modèle d’ensemble de panneaux : Numéros de modèles de base : JS42NXFXDE JBSFS42NHL NUMÉRO D’ENSEMBLE POUR ARMOIRE : W10663564... -
Page 21: Modèles De 48 Po
MODÈLES DE 48 PO CONCEPTION DE PANNEAUX PERSONNALISÉS – STYLE ACIER INOXYDABLE RISE™ – Comporte des panneaux et du matériel personnalisés fournis par l’ébéniste pour une apparence harmonieuse Portes avec habillage en acier inoxydable et poignées conçue pour s’intégrer aux armoires de cuisine existantes. RISE™... -
Page 22: Exigences D'installation
EXIGENCES D’INSTALLATION OUTILS ET PIÈCES IMPORTANT : Vis à tête plate cruciforme Installateur : Remettre les instructions d’installation Vis à tête bombée au propriétaire. 1163283 (24) 8281252 (28) Propriétaire : Conserver les instructions d’installation pour référence ultérieure. Conserver ces instructions d’installation pour consultation par l’inspecteur local des installations électriques. -
Page 23: Exigences D'emplacement
DIMENSIONS DE L’OUVERTURE AVERTISSEMENT IMPORTANT : La largeur de l’ouverture d’encastrement (largeur A) d’un côté à l’autre doit être telle que spécifiée par le modèle concerné, pour au moins 2 po (5,08 cm) en retrait de l’avant de l’armoire. REMARQUE : Si l’ouverture d’encastrement ne respecte pas cette condition, des modifications devront être apportées. -
Page 24: Spécifications Électriques
SPÉCIFICATIONS ÉLECTRIQUES Le robinet d’arrêt d’eau doit être situé dans l’armoire inférieure d’un côté ou l’autre du réfrigérateur, ou à un autre endroit facilement accessible. Si le AVERTISSEMENT robinet d’arrêt ne se trouve pas dans les armoires, la plomberie d’arrivée d’eau peut provenir du plancher. Voir les « Spécifications de l’alimentation en eau »... -
Page 25: Spécifications De L'alimentation En Eau
SPÉCIFICATIONS DE L’ALIMENTATION ALIMENTATION EN EAU PAR OSMOSE INVERSE EN EAU IMPORTANT : La pression de l’alimentation en eau entre le système d’osmose inverse et le robinet d’arrivée d’eau IMPORTANT : du réfrigérateur doit être entre 30 et 120 lb/po² (207 et Toutes les installations doivent être conformes aux 827 kPa). -
Page 26: Dimensions Pour L'ouverture Des Portes
VUE DE FACE DIMENSIONS POUR L’OUVERTURE DES PORTES Les dimensions de largeur ont été relevées d’une charnière à l’autre. L’emplacement d’installation doit permettre l’ouverture Lorsque les pieds de nivellement sont totalement des deux portes à un angle minimal de 90°. Laisser un déployés de 1 ¹⁄₄ po (3,2 cm) au-dessous des roulettes, espace libre d’au moins 4 ¹⁄₂... -
Page 27: Options D'installations Permises
OPTIONS D’INSTALLATIONS PERMISES OPTION 3 – SOFFITE FERMÉ OPTION 1 – OUVERTURE VERS LE PLAFOND 6 po (15,24 cm) min. Espacement de 1/8 po (3,2 mm) 84 po (213,4 cm) 84 po (213,4 cm) 1/8 po 1/8 po (3,2 mm) gap (3,2 mm) gap OPTION 2 –... -
Page 28: Instructions D'installation
INSTRUCTIONS D’INSTALLATION DÉBALLAGE DU RÉFRIGÉRATEUR Introduire un chariot de manipulation sous le côté gauche du réfrigérateur, comme illustré. Placer les AVERTISSEMENT coins de protection de l’emballage sur les garnitures comme il convient. Serrer lentement la sangle. Risque de basculement Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé. -
Page 29: Raccordement À La Canalisation D'eau
RACCORDEMENT À LA CANALISATION D’EAU INSTALLATION DES PLANCHES ANTIBASCULEMENT PIÈCES NÉCESSAIRES Marquer les emplacements des montants sur le mur arrière. Canalisation flexible d’alimentation en eau homologuée conformément aux codes en Fixer solidement deux planches de 2 x 4 x 32 po vigueur de 7 pi (2,13 m) (5 cm x 10 cm x 81 cm) sur les montants muraux... - Page 30 Débrancher le réfrigérateur ou déconnecter la source Raccorder la canalisation flexible d’alimentation eau homologuée conformément aux codes en de courant électrique. vigueur au robinet d’arrêt en enfilant l’écrou fourni COUPER l’alimentation principale en eau. Ouvrir le sur le robinet d’arrêt. robinet le plus proche assez longtemps pour vider Placer l’extrémité...
-
Page 31: Brancher Le Réfrigérateur
RACCORD PAR DESSUS LE SURMOULAGE BRANCHER LE RÉFRIGÉRATEUR (SUR CERTAINS MODÈLES) AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. -
Page 32: Déplacement Du Réfrigérateur À Son Emplacement
En utilisant les trous d’origine et les vis retirées à Une fois le réfrigérateur à niveau et aligné, retirer la l’étape 2, fixer la garniture latérale à la caisse du cale d’installation de la charnière de porte et l’utiliser réfrigérateur. pour vérifier l’espace entre les panneaux et les armoires adjacentes. -
Page 33: Réglage De L'aplomb Et Alignement Du Réfrigérateur
RÉGLAGE DE L’APLOMB ET ALIGNEMENT DU RÉFRIGÉRATEUR AVERTISSEMENT 2 po (5 cm) 84 po (213,4 cm) Risque de basculement Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé. Garder les portes fermées avec un ruban adhésif jusqu'à... -
Page 34: Installation De La Grille De La Base
INSTALLATION DE LA GRILLE DE LA BASE TERMINER L’INSTALLATION La grille de base comporte deux pièces permettant un Tourner le robinet de la canalisation d’eau à la ajustement personnalisé : la grille de base elle-même et la position « Ouverte ». plinthe. La plinthe peut être ajoutée à la grille de la base Tourner le commutateur du réfrigérateur à... - Page 36 /™ ©2019 JennAir. All rights reserved. Used under license in Canada. ® W10779523B Tous droits réservés. Utilisé sous licence au Canada. 07/19...
