DU MONTAGE DE TABLEAU DE BORD SÉRIE HELIX 7
2
| Percer le trou de montage du tableau de bord
Pour monter la tête de commande sur le tableau de bord, commencez par placer les composants sur
les surfaces où vous envisagez de les installer.
1. Consultez les instructions, les mesures et les options de découpage indiquées sur le Gabarit de
montage du tableau de bord.
2. Collez le gabarit sur l'emplacement de montage du tableau de bord choisi à l'aide d'un ruban adhésif.
3. En utilisant le gabarit, sélectionnez la méthode de découpage la mieux appropriée à votre bateau :
Δ Percez un trou d'entrée à l'écart de la ligne de coupe principale, de telle sorte qu'il soit
suffisamment grand pour que vous puissiez insérer la lame de votre outil de coupe.
OU
Δ Percez un trou d'angle à l'écart de la ligne de coupe principale en utilisant un foret capable
de créer un trou aussi proche que possible d'un diamètre de 12,7 mm (0,50 po). Répétez
l'opération pour les trois autres angles comme indiqué sur le gabarit. Utilisez l'un des trous
d'angle comme un trou d'entrée, ou percez un trou d'entrée supplémentaire à l'écart de la
ligne de coupe principale.
4. Commencez par découper soigneusement en direction de la ligne de coupe, puis suivez
l'intérieur de cette ligne tout autour du gabarit.
5. Vérifier le trou de montage : Installez la tête de commande dans le trou de montage pour
vérifier qu'elle s'insère correctement. Ajustez le trou de montage selon le besoin. Écartez le
gabarit une fois la découpe terminée.
6. Nettoyez et ébavurez soigneusement le trou de montage.
3
| Installer le support de montage dans le tableau de bord
Pour installer le support de montage du tableau de bord, vous aurez besoin des molettes de cadran
incluses avec votre tête de commande. Consultez le guide d'installation de votre tête de commande
pour plus de détails.
Préparation
1. Placez la tête de commande sur une serviette ou un chiffon, avec l'écran tourné vers le bas, sur
une surface plane et stable.
Installer les mécanismes à rochet
1. Maintenez le support de montage du tableau de bord de sorte que les bras du support soient
orientés vers le haut.
2. À l'intérieur du mécanisme à rochet, localisez les membrures (deux demi-cercles) et alignez-
les aux ouvertures situées à l'intérieur du bras de support (voir l'illustration Installation des
mécanismes à rochet sur le support de montage du tableau de bord). Avec cette orientation,
installez le mécanisme à rochet sur le bras de support.
3. Répétez : Répétez l'étape 2 pour installer le deuxième mécanisme à rochet.
Installer les molettes à cadran
1. En maintenant les mécanismes à rochet en place, abaissez le support (avec les bras du support
orientés vers le bas) à l'arrière de la tête de commande. Alignez les mécanismes à rocher situés
sur les bras du support aux ouvertures situées sur les côtés de la tête de commande.
REMARQUE : Le support de montage du tableau de bord est symétrique. Par conséquent, il ne
nécessite pas une orientation d'installation spécifique.
2. Vérifiez que le support est parallèle avec l'avant de la tête de commande (voir l'illustration
Installation du support de montage du tableau de bord sur la tête de commande). Acheminez
une molette à cadran dans l'ouverture située sur la tête de commande et serrez-la avec quatre
à cinq rotations.
532365-3_A

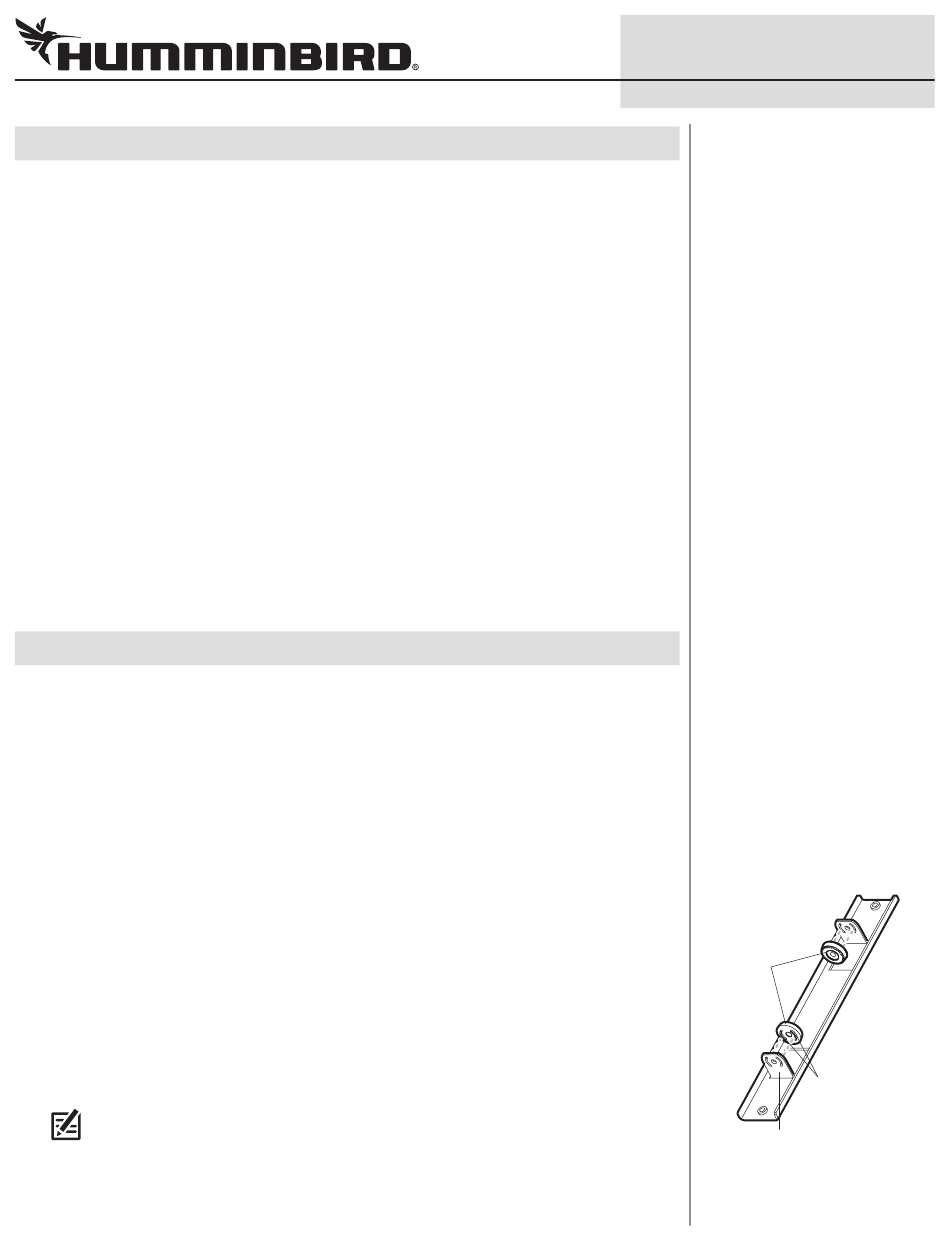

Installation des mécanismes à
rochet sur le support de montage
du tableau de bord
mécanismes
à rochet
Alignez les membrures
aux ouvertures situées
à l'intérieur du bras de
support.
bras du support
