SW-150
Sehr geehrter Kunde,
vielen Dank für Ihr entgegengebrachtes Vertrauen. Sie haben einen der leistungsstärksten, kompaktesten und zuverlässigsten
Spannungswandler dieser Klasse erworben.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch bevor Sie Ihr Gerät in Betrieb nehmen.
ACHTUNG!!! Wichtige Sicherheitshinweise!
Achtung!! Der Betrieb von Leuchtstoffröhren ist nur dann zulässig, wenn diese mit einem elektronischen Starter oder einem
elektronischem Vorschaltgerät ausgestattet sind. Der Betrieb mit herkömmlichen Startern kann zu erhebliche Beschädigungen am
Spannungswandler führen.
Dieses Gerät führt am Ausgang 230V -Wechselspannung und gehört nicht in Kinderhände! Achtung Lebensgefahr!
Auch in ausgeschaltetem Zustand können durch geladene Kondensatoren kurzzeitig noch 230V-Wechselspannung am Ausgang
anliegen.
Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu vermeiden. Widrige Umgebungsbedingungen
sind: Umgebungstemperaturen über 50°C, brennbare Gase, Lösungsmittel, Dämpfe, Staub, Luftfeuchtigkeit über 80% rel., sowie
Nässe.
Das Gerät darf nur in trockenen und geschlossenen Räumen betrieben werden.
Beim Anschluss von Geräten der Schutzklasse I (Geräte mit Schutzkontaktstecker bzw. PE-Anschluss), muss die Erdung des
Wechselrichterausganges über den Minusanschluss der Batterie erfolgen. Beachten Sie, dass den Vorschriften entsprechend
geräteintern das Gehäuse sowie der PE-Anschluss mit dem Minusanschluss der Batterie verbunden sind. Für den SW-150 ist die
separate Erdungsschraube zu erden. Auf keinen Fall ist der ausgangsseitige Null-Leiteranschluss zu erden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb zu setzen
und gegen unbeabsichtigten Betrieb zu sichern. Ein gefahrloser Betrieb ist nicht mehr anzunehmen, wenn das Gerät keine
Funktion mehr zeigt, sichtbare Beschädigungen aufweist, bei Transportbeschädigungen, nach Lagerung unter ungünstigen
Verhältnissen.
Service und Reparatur – Servicearbeiten und Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Es
dürfen nur Sicherungen von angegebenem Wert verwendet werden. Die Verwendung geflickter Sicherungen oder das Überbrücken
des Sicherungshalters ist nicht zulässig.
Achtung: Um einen sicheren Kontakt zwischen den Eingangsklemmen und der Schaltung herzustellen, bitte Muttern des
Schraubterminals (1 – Eingang +/-) auch für Testzwecke immer fest anziehen.
Kurzbeschreibung
Die Spannungswandler der Sinus Terminal Familie sind moderne microcontroller-gesteuerte Geräte, die speziell für den mobilen Einsatz
entwickelt wurden. Der Spannungswandler setzt die niedrige DC-Eingangsspannung in eine höhere Spannung um. Die
Ausgangswechselspannung entspricht einer echten Sinus Wechselspannung. Gegenüber Trapezwechselrichtern laufen
hochempfindliche Geräte der Messtechnik, Computeranlagen, Stereo- und DVD-Anlagen, Satelliten-Anlagen, Fernsehgeräte, Pumpen
und alle Geräte mit Trafos weitgehend störungsfrei.
Die Sinus – Spannungswandler zeichnen sich durch folgende Ausstattungsmerkmale aus:
- echte Sinus – Ausgangsspannung
- hoher Wirkungsgrad
- präzise stabile Spannungsschwellen
- Unter- /Überspannungsüberwachung
- Überlastmanagement
- Unterspannungsabschaltung
- fernbedienbar
- leistungs- und temperaturgesteuerter Lüfter
Funktionsbeschreibung
BEDIENUNGSANLEITUNG
Sinus Terminal 12V bzw. 24V
SW-300
SW-600
- geringer Eigenstromverbrauch
- geringes Gewicht
- präzise quarzstabilisierte 50Hz Frequenz
- Unterspannungsvorwarnung
- Kurzschlussabschaltung
- Verpolungsschutz
- Temperaturschutzschaltung
- Softstartfunktion für Verbraucher mit hohem Einschaltstrom

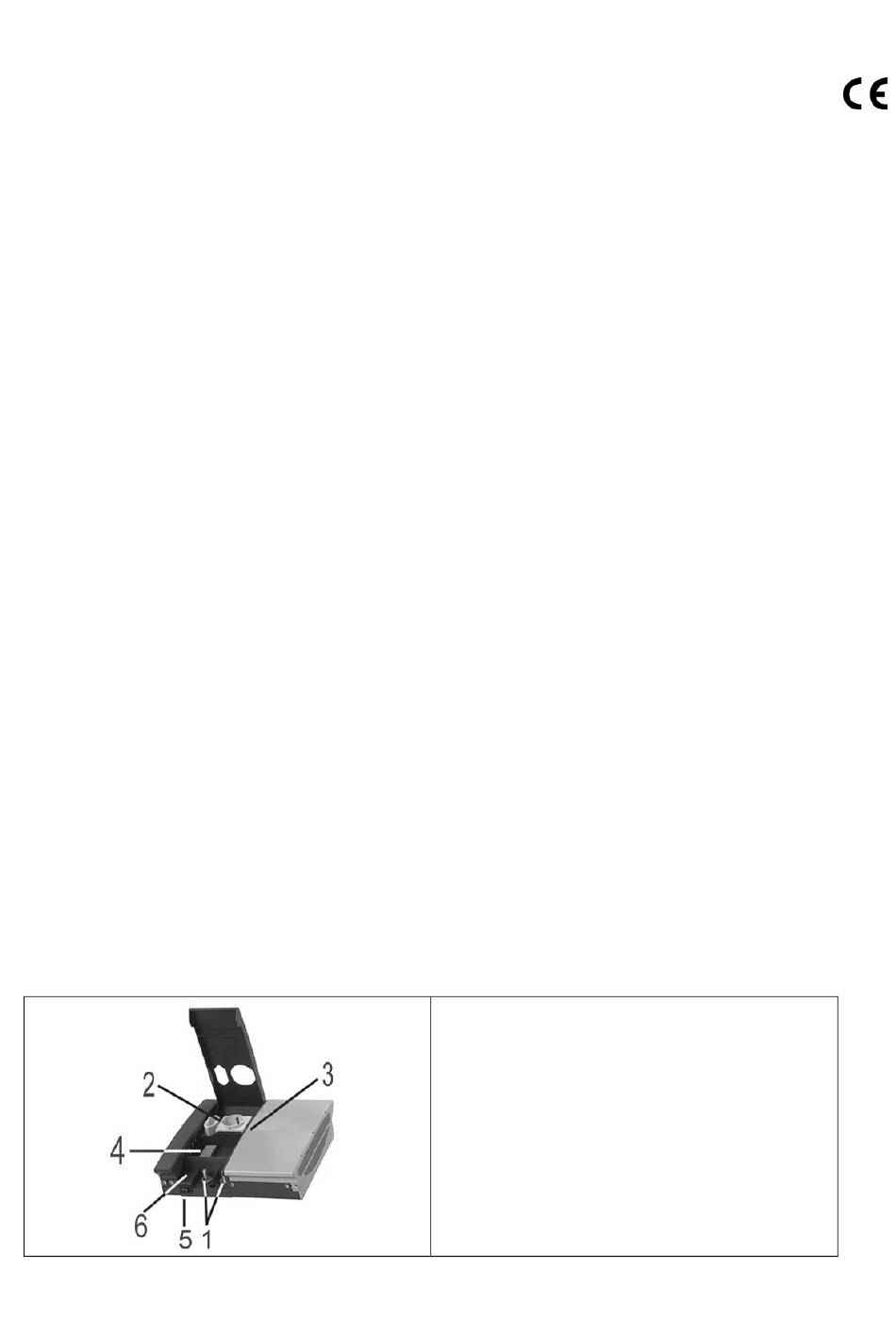

1.
2.
3.
4.
5.
6.
SW-1200 SW-2000
12V / 24V-DC-Anschlüsse
230V AC Steckdosen
LED-Anzeige
DC-Sicherungen
Geräteschalter
Buchse für Fernbedienung
