1

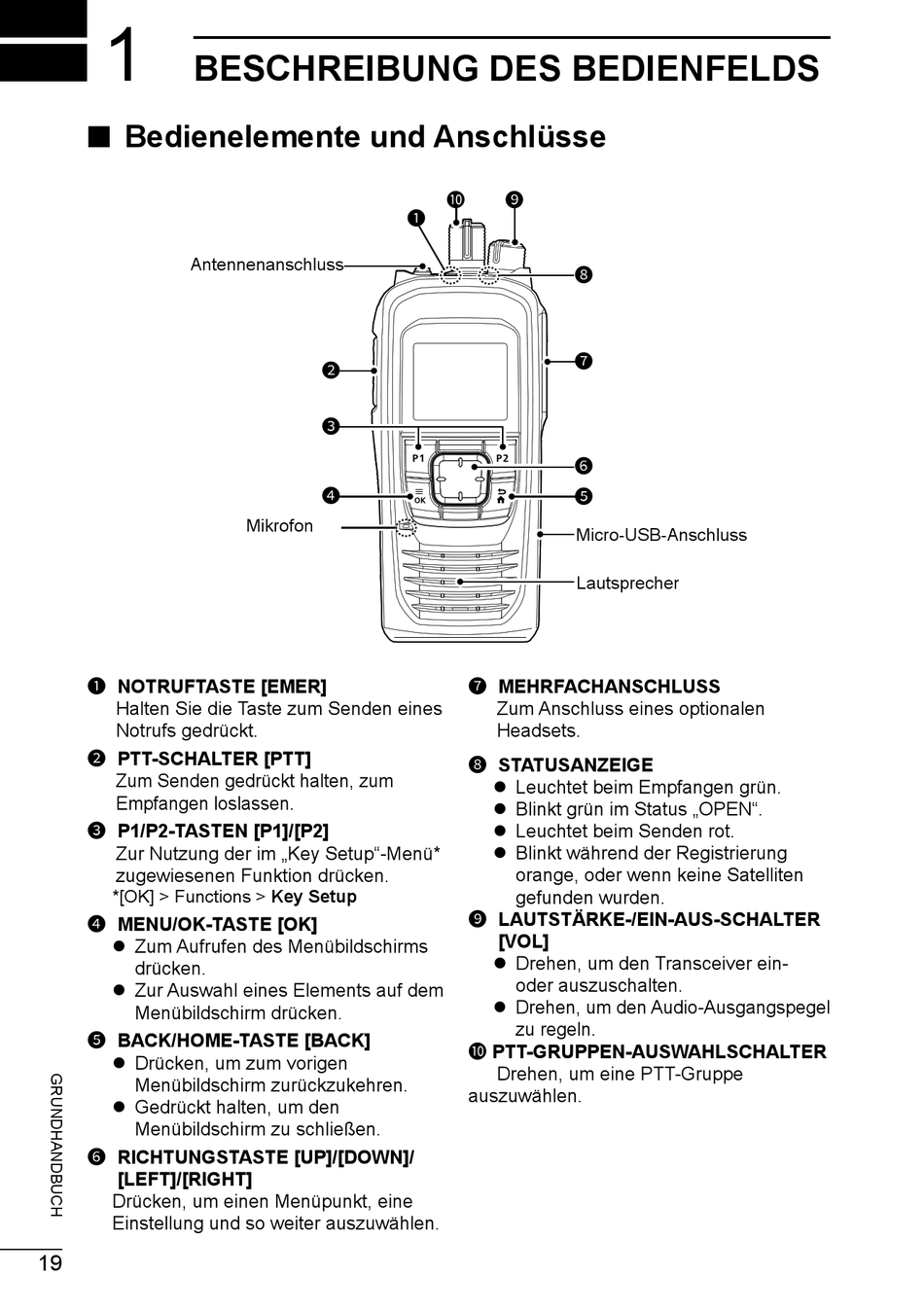

BESCHREIBUNG DES BEDIENFELDS

■ Bedienelemente und Anschlüsse
Antennenanschluss
1 NOTRUFTASTE [EMER]
Halten Sie die Taste zum Senden eines
Notrufs gedrückt.
2 PTT-SCHALTER [PTT]
Zum Senden gedrückt halten, zum
Empfangen loslassen.
3 P1/P2-TASTEN [P1]/[P2]
Zur Nutzung der im „Key Setup"-Menü*
zugewiesenen Funktion drücken.
*[OK] > Functions > Key Setup
4 MENU/OK-TASTE [OK]
z Zum Aufrufen des Menübildschirms
drücken.
z Zur Auswahl eines Elements auf dem
Menübildschirm drücken.
5 BACK/HOME-TASTE [BACK]
z Drücken, um zum vorigen
Menübildschirm zurückzukehren.
z Gedrückt halten, um den
Menübildschirm zu schließen.
6 RICHTUNGSTASTE [UP]/[DOWN]/
[LEFT]/[RIGHT]
Drücken, um einen Menüpunkt, eine
Einstellung und so weiter auszuwählen.
19
1
2
3
4
Mikrofon
10 9
8
7
6
5
Micro-USB-Anschluss
Lautsprecher
7 MEHRFACHANSCHLUSS
Zum Anschluss eines optionalen
Headsets.
8 STATUSANZEIGE
z Leuchtet beim Empfangen grün.
z Blinkt grün im Status „OPEN".
z Leuchtet beim Senden rot.
z Blinkt während der Registrierung
orange, oder wenn keine Satelliten
gefunden wurden.
9 LAUTSTÄRKE-/EIN-AUS-SCHALTER
[VOL]
z Drehen, um den Transceiver ein-
oder auszuschalten.
z Drehen, um den Audio-Ausgangspegel
zu regeln.
10 PTT-GRUPPEN-AUSWAHLSCHALTER
Drehen, um eine PTT-Gruppe
auszuwählen.
