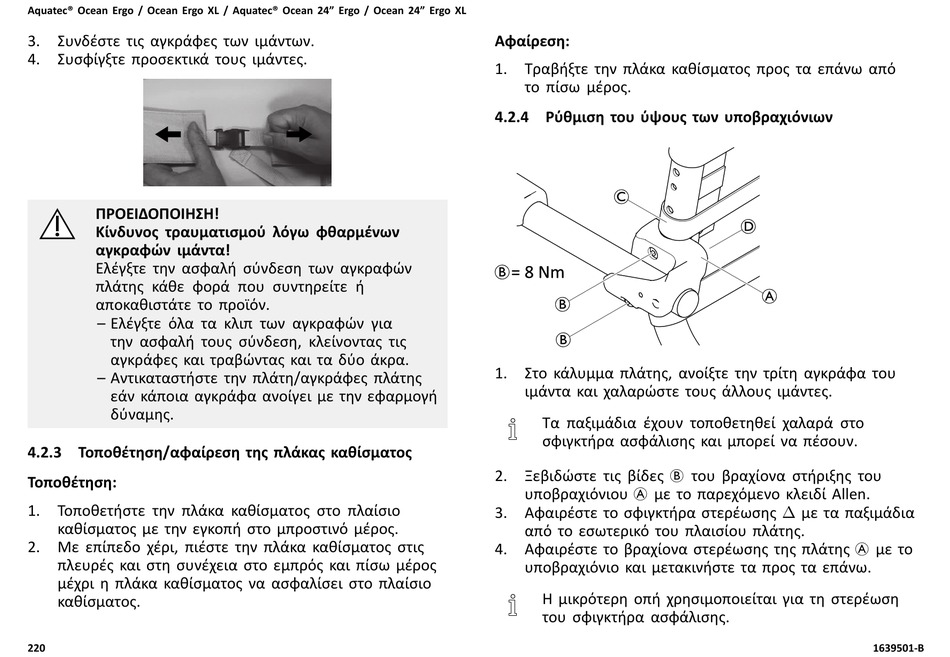

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL
3. Συνδέστε τις αγκράφες των ιμάντων.
4. Συσφίγξτε προσεκτικά τους ιμάντες.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Κίνδυνος τραυματισμού λόγω φθαρμένων
αγκραφών ιμάντα!
Ελέγξτε την ασφαλή σύνδεση των αγκραφών
πλάτης κάθε φορά που συντηρείτε ή
αποκαθιστάτε το προϊόν.
– Ελέγξτε όλα τα κλιπ των αγκραφών για
την ασφαλή τους σύνδεση, κλείνοντας τις
αγκράφες και τραβώντας και τα δύο άκρα.
– Αντικαταστήστε την πλάτη/αγκράφες πλάτης
εάν κάποια αγκράφα ανοίγει με την εφαρμογή
δύναμης.
4.2.3 Τοποθέτηση/αφαίρεση της πλάκας καθίσματος
Τοποθέτηση:
1. Τοποθετήστε την πλάκα καθίσματος στο πλαίσιο
καθίσματος με την εγκοπή στο μπροστινό μέρος.
2. Με επίπεδο χέρι, πιέστε την πλάκα καθίσματος στις
πλευρές και στη συνέχεια στο εμπρός και πίσω μέρος
μέχρι η πλάκα καθίσματος να ασφαλίσει στο πλαίσιο
καθίσματος.
220
Αφαίρεση:
1. Τραβήξτε την πλάκα καθίσματος προς τα επάνω από
το πίσω μέρος.
4.2.4 Ρύθμιση του ύψους των υποβραχιόνιων
1. Στο κάλυμμα πλάτης, ανοίξτε την τρίτη αγκράφα του
ιμάντα και χαλαρώστε τους άλλους ιμάντες.
Τα παξιμάδια έχουν τοποθετηθεί χαλαρά στο
σφιγκτήρα ασφάλισης και μπορεί να πέσουν.
2. Ξεβιδώστε τις βίδες B του βραχίονα στήριξης του
υποβραχιόνιου A με το παρεχόμενο κλειδί Allen.
3. Αφαιρέστε το σφιγκτήρα στερέωσης ∆ με τα παξιμάδια
από το εσωτερικό του πλαισίου πλάτης.
4. Αφαιρέστε το βραχίονα στερέωσης της πλάτης A με το
υποβραχιόνιο και μετακινήστε τα προς τα επάνω.
Η μικρότερη οπή χρησιμοποιείται για τη στερέωση
του σφιγκτήρα ασφάλισης.
