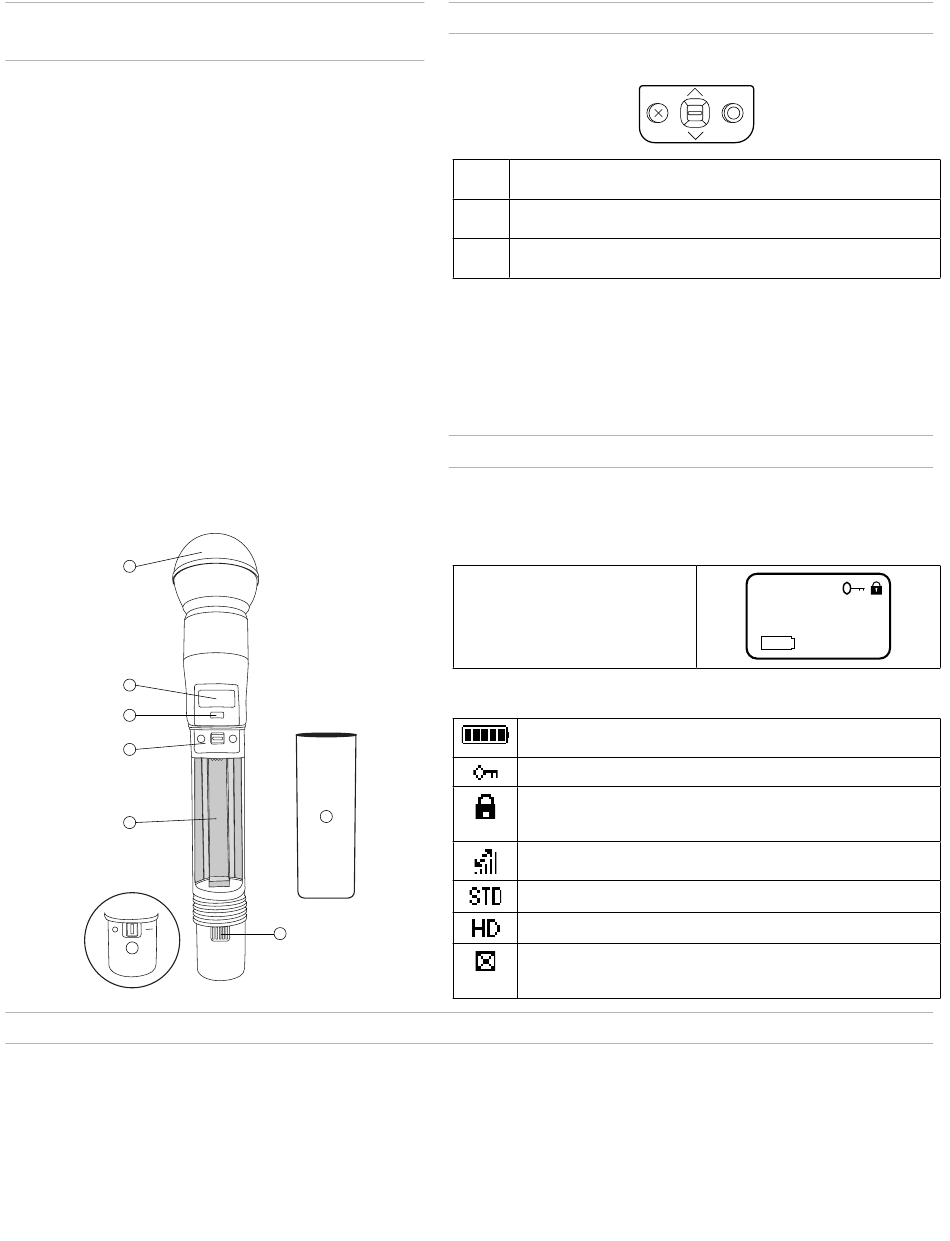

Descripción general del transmisor
ADX2
① Cápsula de micrófono
Vea Accesorios opcionales para una lista de cápsulas compatibles.
② Pantalla
Muestra las pantallas de menú y los valores de configuración. Pulse
cualquiera de los botones de control para activar la iluminación de
fondo.
③ Puerto infrarrojo (IR)
Se alinea con el puerto IR del receptor durante una sincronización IR
para la programación automática del transmisor.
④ Botones de control
Se usan para avanzar por los menús de parámetros y cambiar
valores.
⑤ Compartimiento de baterías
Requiere batería recargable Shure.
⑥ Interruptor de encendido/apagado
Enciende y apaga la unidad.
⑦ Mango
Desatorníllelo para tener acceso a los controles y las baterías.
⑧ Contactos para carga de baterías
Contactos de carga para usar con cargadores de base para baterías.
1
2
3
4
5
6
Bloqueo de la interfaz
Bloquee los controles de la interfaz del transmisor para prevenir cambios accidentales o no autorizados a los parámetros. El ícono de candado aparece en la pan-
talla de inicio cuando se activa el bloqueo de la interfaz.
1. En el menú Utilities, desplácese a Lock y seleccione una de las siguientes opciones bloqueadas:
- None: los controles están desbloqueados
- Power: el interruptor de alimentación está bloqueado
- Menu: los parámetros del menú están bloqueados
- All: el interruptor de alimentación y los parámetros del menú están bloqueados
2. Presione O para guardar.
Sugerencia: para desbloquear rápidamente un transmisor: Presione O, dos veces, seleccione None y presione O.
Controles del transmisor
Se usan para avanzar por los menús de parámetros y cambiar valores.
Sugerencia: use los siguientes accesos directos de los controles para la configura-
ción rápida:
• Sostenga el botón ∧ durante el encendido para bloquear o desbloquear los con-
• Mantenga presionado el botón X mientras enciende el dispositivo para silenciar la
Disposición de la pantalla inicial
La pantalla inicial muestra la información y el estado del transmisor.
Sugerencia: Existen cuatro opciones para elegir la información que se muestra en la
pantalla de inicio. Utilice los botones de flechas para seleccionar una de las siguien-
tes opciones:
Los iconos siguientes aparecen para indicar los ajustes del transmisor:
7
8
Finalizar: actúa como el botón 'atrás' para regresar a menús o parámet-
X
ros previos sin confirmar un cambio de valores
Enter: selecciona las pantallas de menús y confirma los cambios de
O
parámetros
∨∧ Se usan para desplazarse por las pantallas de menú y para cambiar los
valores de los parámetros
troles del transmisor
salida de RF del transmisor
• Nombre
• Configuración de la frecuencia
• Grupo (G) y canal (C)
• ID del dispositivo
Tiempo de funcionamiento de la batería en horas y minutos o pantalla
de barra
Llave: aparece cuando el cifrado está habilitado
Candado: aparece cuando los controles están bloqueados. El ícono
destellará si se intenta acceder a un control bloqueado (de ali-
mentación o menú).
ShowLink muestra la intensidad de la señal de 0 a 5 barras
STD: Modo de transmisión estándar
HD: Modo de transmisión de alta densidad
Cuadro: cuando el cuadro tiene una "x", el modo Silenciamiento está
encendido y activado. Si el cuadro está vacío, el modo Silenciamiento
está encendido, pero no está activado.
26
Shure
470.200
MHz
7:45
