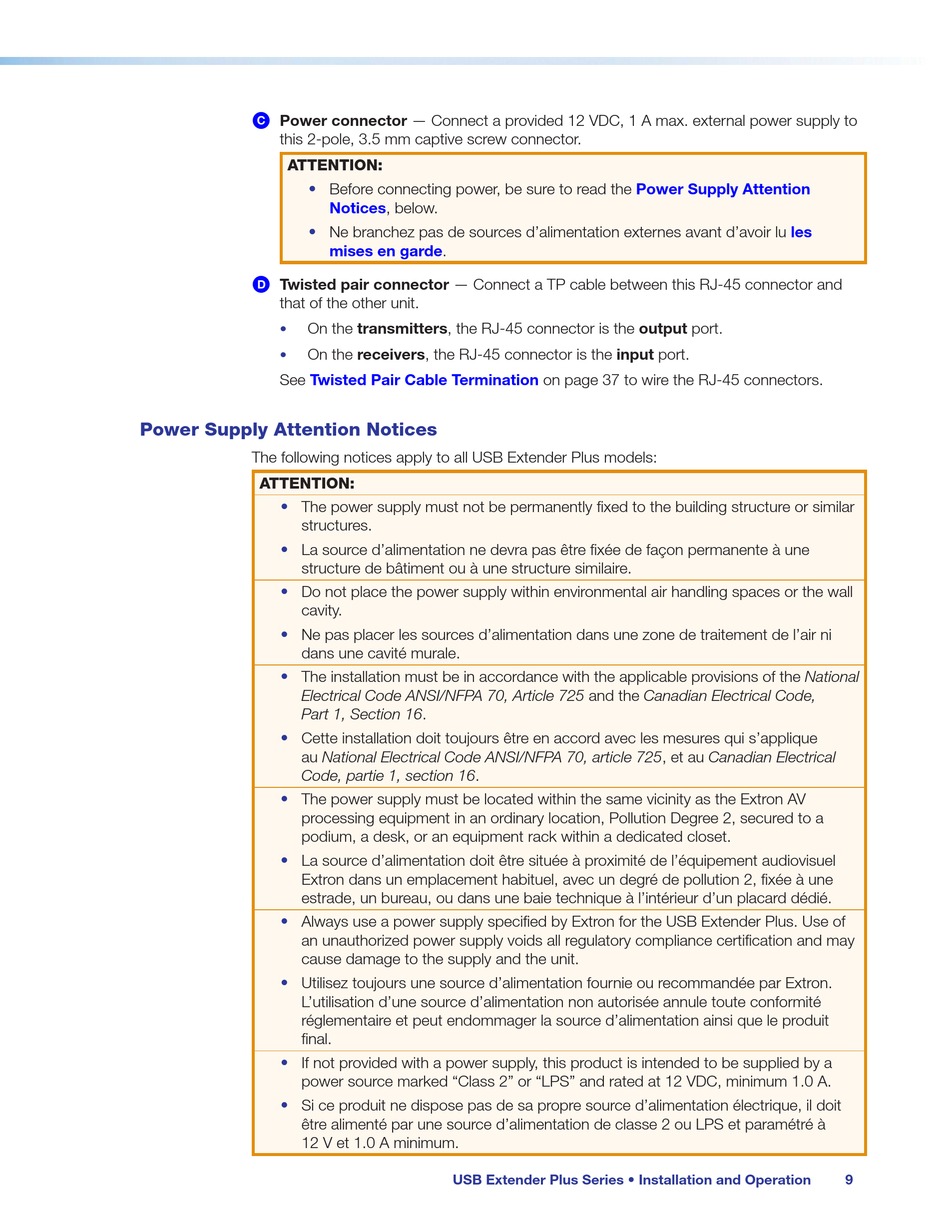

Power connector — Connect a provided 12 VDC, 1 A max. external power supply to
C
this 2-pole, 3.5 mm captive screw connector.
ATTENTION:
•
•
Twisted pair connector — Connect a TP cable between this RJ-45 connector and
D
that of the other unit.
On the transmitters, the RJ-45 connector is the output port.
•
On the receivers, the RJ-45 connector is the input port.
•
See
Twisted Pair Cable Termination
Power Supply Attention Notices
The following notices apply to all USB Extender Plus models:
ATTENTION:
•
The power supply must not be permanently fixed to the building structure or similar
structures.
•
La source d'alimentation ne devra pas être fixée de façon permanente à une
structure de bâtiment ou à une structure similaire.
•
Do not place the power supply within environmental air handling spaces or the wall
cavity.
•
Ne pas placer les sources d'alimentation dans une zone de traitement de l'air ni
dans une cavité murale.
•
The installation must be in accordance with the applicable provisions of the National
Electrical Code ANSI/NFPA 70, Article 725 and the Canadian Electrical Code,
Part 1, Section 16.
•
Cette installation doit toujours être en accord avec les mesures qui s'applique
au National Electrical Code ANSI/NFPA 70, article 725, et au Canadian Electrical
Code, partie 1, section 16.
•
The power supply must be located within the same vicinity as the Extron AV
processing equipment in an ordinary location, Pollution Degree 2, secured to a
podium, a desk, or an equipment rack within a dedicated closet.
•
La source d'alimentation doit être située à proximité de l'équipement audiovisuel
Extron dans un emplacement habituel, avec un degré de pollution 2, fixée à une
estrade, un bureau, ou dans une baie technique à l'intérieur d'un placard dédié.
•
Always use a power supply specified by Extron for the USB Extender Plus. Use of
an unauthorized power supply voids all regulatory compliance certification and may
cause damage to the supply and the unit.
•
Utilisez toujours une source d'alimentation fournie ou recommandée par Extron.
L'utilisation d'une source d'alimentation non autorisée annule toute conformité
réglementaire et peut endommager la source d'alimentation ainsi que le produit
final.
•
If not provided with a power supply, this product is intended to be supplied by a
power source marked "Class 2" or "LPS" and rated at 12 VDC, minimum 1.0 A.
•
Si ce produit ne dispose pas de sa propre source d'alimentation électrique, il doit
être alimenté par une source d'alimentation de classe 2 ou LPS et paramétré à
12 V et 1.0 A minimum.
Before connecting power, be sure to read the
Notices, below.
Ne branchez pas de sources d'alimentation externes avant d'avoir lu
mises en
garde.
USB Extender Plus Series • Installation and Operation
Power Supply Attention
on page 37 to wire the RJ-45 connectors.
les
9
