Medición de la resistencia de puesta a tierra
(método de dos conductores)
En la medición con dos conductores se mide la resistencia entre el conductor de tierra a medir y
un conductor de tierra conocido; en este caso se puede utilizar, p. ej., el conductor PEN de un sis-
tema TN. La resistencia del conductor de tierra conocido se debe extraer del resultado de medi-
ción. La medición también se puede realizar en entornos construidos de forma compacta o se-
llados, en los que las sondas y los electrodos de conexión a tierra auxiliares no se pueden utilizar.
RE

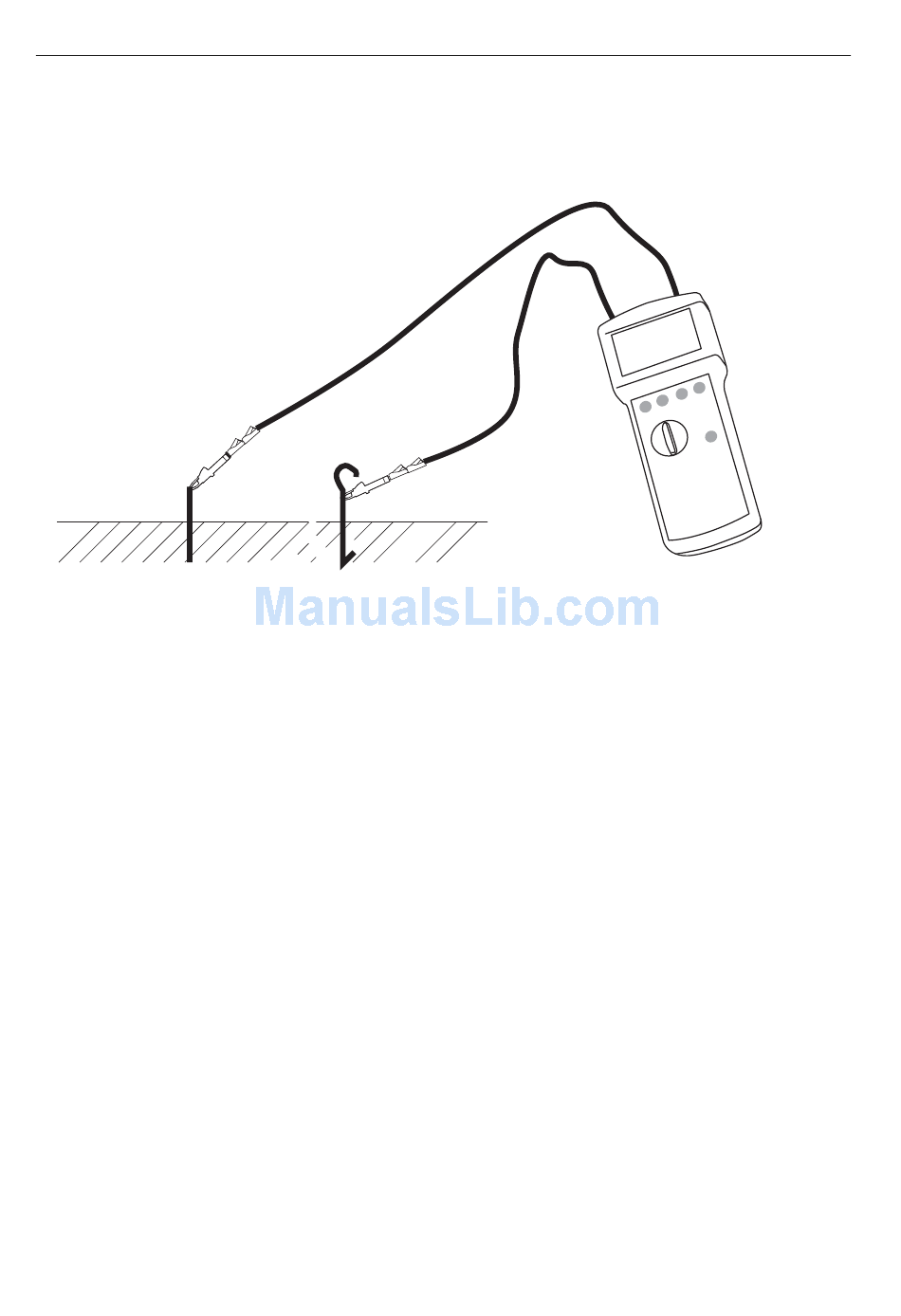

Ilustración 3: Principio de medición, medición con dos polos:
1) Conecte el conductor de tierra a medir con el casquillo (E) y el conductor de tierra
conocido con el casquillo (H), véase también la ilustración 3.
2) Gire el interruptor selector de medición (13) a la posición "2 pol".
3) Seleccione la tensión de contacto con la tecla "UL" (11).
4) Si lo desea, elija la selección de frecuencia manual con la tecla "auto/man" (16) y la
frecuencia de medición con la tecla "f1/f2" (12).
5) Pulse la tecla "Start" (14).
6) Lea el resultado de la medición en la pantalla.
• Véase también Indicaciones / mensajes de error
• Tras la realización de la medición, mediante la tecla "Display" (17) se podrá elegir entre las
indicaciones para resistencia de puesta a tierra y corriente de medición (I M ).
• Con el rango de medición "2 pol" también se pueden medir resistencias convencionales. Para
ello, conecte a la muestra de control los cables E y H. La corriente de prueba fluye a través de
los cables E y H y la tensión de medición también se mide mediante los cables E y H.
E
R
PEN
PEN
13
