Misurazione della resistenza di messa a terra
(metodo a due conduttori)
Nella misurazione a due conduttori si misura la resistenza tra il dispersore interessato e un di-
spersore noto; in questo caso è possibile utilizzare ad es. il conduttore PEN di un sistema TN.
Dal risultato della misurazione va sottratta la resistenza del dispersore noto. È possibile effet-
tuare questa misurazione anche in zone densamente edificate o sigillate, dove non possono es-
sere impiegate sonde o dispersori ausiliari.
RE

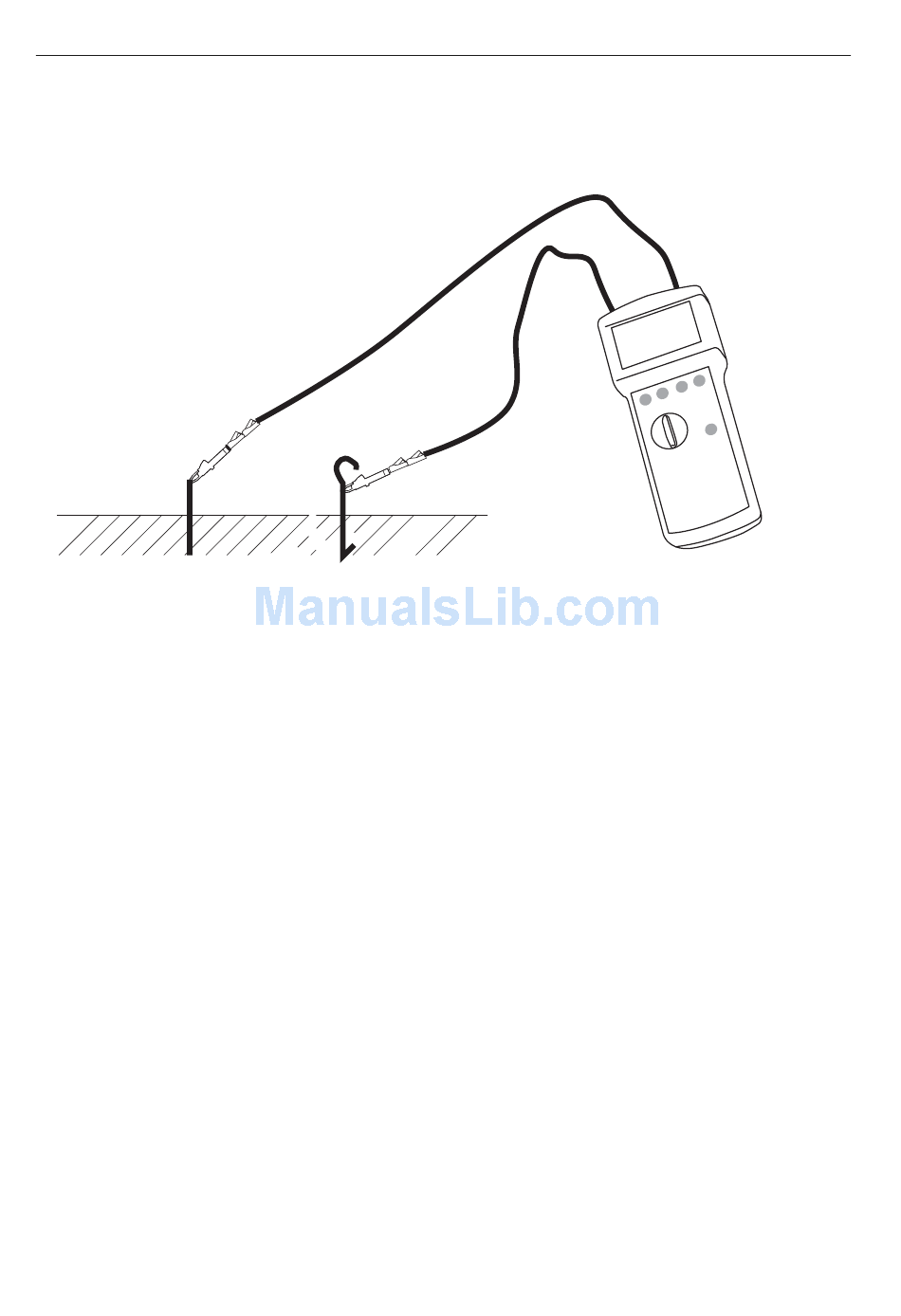

Figura 3: principio di misurazione, misurazione bipolare:
1) Collegare il dispersore da misurare con la boccola (E) e il dispersore noto con la boccola
(H), si veda anche la figura 3.
2) Ruotare il selettore dei tipi di misurazione (13) nella posizione "2 pol".
3) Impostare la tensione di contatto voluta con il tasto "UL" (11).
4) Se necessario, impostare la selezione manuale della frequenza con il tasto "auto/man"
(16) e la frequenza di misurazione con il tasto "f1/f2" (12).
5) Premere il tasto "Start" (14).
6) Leggere il risultato della misurazione sul display.
• Si veda anche Indicazioni / Messaggi di errore
• Al termine della misurazione, a seconda del risultato è possibile scegliere tra le indicazioni
della resistenza di messa a terra e della corrente di misurazione (I M ) con il tasto "Display" (17).
• Con il campo di misurazione "2pol" possono essere misurate anche le resistenze conven-
zionali. Collegare al corpo da controllare i conduttori E e H. La corrente di controllo scorre
nei conduttori E e H e anche la tensione di misurazione viene misurata tramite E e H.
E
R
PEN
PEN
