Transportieren, Auspacken, Montieren
2.3

Montieren

Zur Befestigung werden benötigt:
♦ G-Schiene nach EN50035 mit Schrauben zur Befestigung
♦ eine Schraube M6
♦ Maßbild (Bild 2.2 für Bauform B, Bild 2.3 für Bauform C).
Sicherer Betrieb des Gerätes setzt voraus, daß es von qualifiziertem Personal sachgemäß
unter Beachtung der Warnhinweise in dieser Betriebsanleitung montiert und in Betrieb
gesetzt wird.
Insbesondere sind sowohl die allgemeinen und nationalen Errichtungs- und Sicherheitsvor-
schriften für Arbeiten an Starkstromanlagen (z. B. VDE), als auch die den fachgerechten
Einsatz von Werkzeugen und die Benutzung persönlicher Schutzeinrichtungen
betreffenden Vorschriften zu beachten.
Bei Nichtbeachtung der Warnhinweise können Tod, schwere Körperverletzungen oder
erheblicher Sachschaden die Folge sein.
Das Gerät muß vor dem Eindringen von Fremdkörpern geschützt werden, da sonst
Funkton und Sicherheit nicht gewährleistet sind.
Anforderungen an den Aufstellort:
Für die Montage sind örtliche Richtlinien und Normen zu berück-
sichtigen.
Die Betriebsstätten müssen trocken und staubfrei sein. Die
zugeführte Luft darf keine funktionsgefährdenden, elektrisch
leitfähigen Gase, Dämpfe und Stäube enthalten. Staubhaltige Luft
muß gefiltert werden.
Schrankbelüftung entsprechend der Verlustleistung
dimensionieren! (Technische Daten Kapitel 14)
Das Umgebungsklima des Gerätes in den Betriebsräumen darf die
Werte des Kennbuchstabens 3K3 nach DIN IEC 721 Teil 3-3 /04.90
nicht überschreiten. Bei Temperaturen > 40 °C (104 °F) und Aufstell-
ungshöhen >1000m, ist eine Leistungsreduzierung entsprechend
Kapitel: 14.1 und 14.2 erforderlich. Ab Aufstellhöhe >2000m ist auch
eine Anschlußspannungsreduzierung erforderlich.
Montage entsprechend der Maßbilder in Kapitel 2.4.
2-2
DEUTSCH
WARNUNG
WARNUNG
Verlustleistung
6SE70
Kühlluft
≤ 40 °C (50°C)

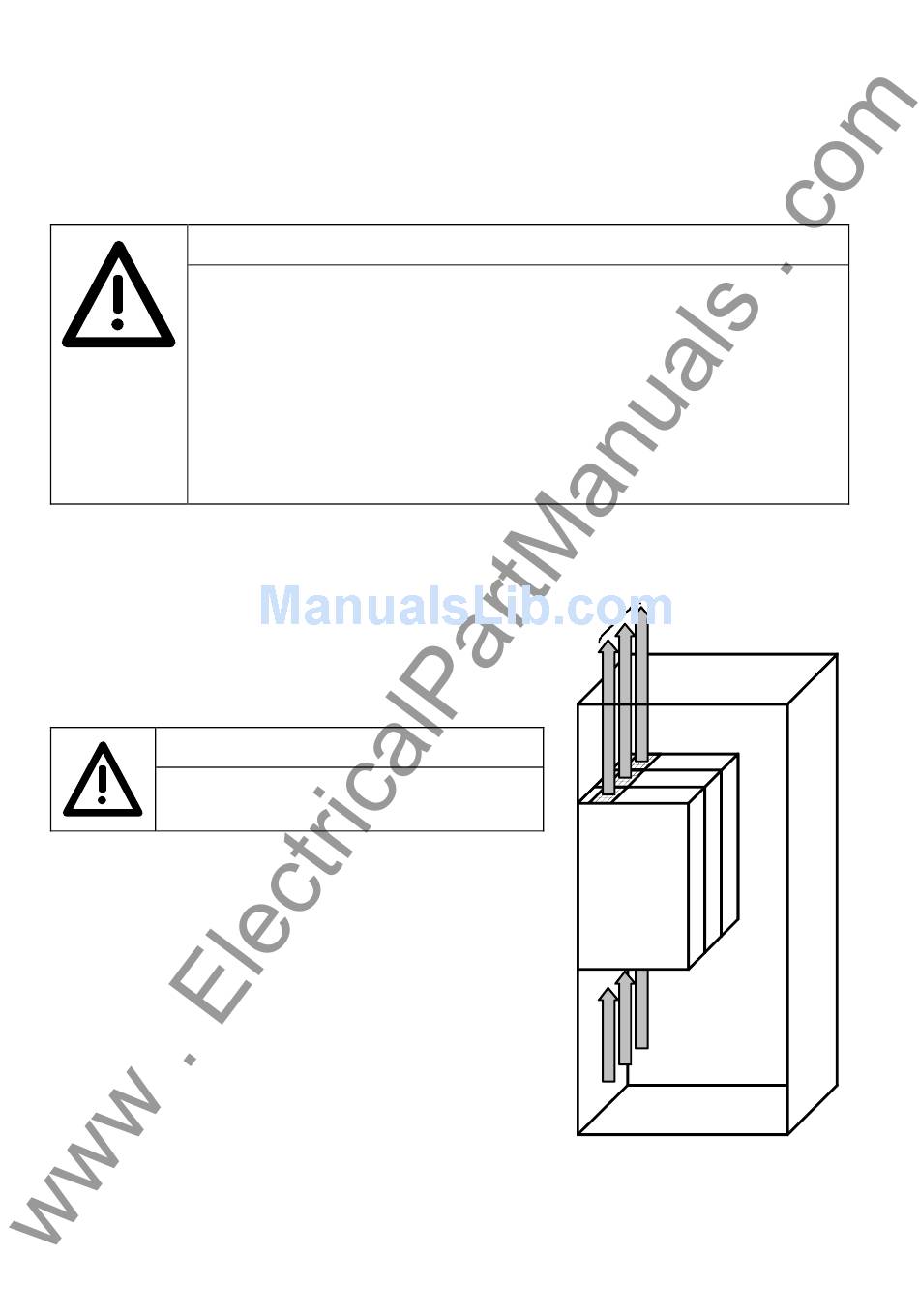

Bild 2.1 Gerätemontage in Schaltschränken
