Sección 2 Información general y configuración
14
26
TABLA 1. Componentes del
generador
1 Toma de corriente doble de 120 voltios
CA, 20 A
2 Toma de corriente de 120/240 voltios
CA 30 A con bloqueo
3 Disyuntores de 1 polo (CA)
4 Disyuntor de 2 polos
5 Toma de corriente con bloqueo de
120 Voltios CA, 30 A
6 Control de ralentí
7 Módulo de detección de fallo en el circuito
de tierra
8 Disyuntor del módulo de GFCI
9 Contador de horas
10 Palanca del cebador
11 Interruptor de Arranque/Marcha/Parada
(Arranque eléctrico) (6,5 kW, Arranque/
Marcha/Parada, solamente arranque
manual)
12 Bujía
13 Filtro de aceite
14 Drenaje del aceite
15 Llenado del aceite
16 Filtro de aire
17 Filtro del combustible
5
27
19
21
10
17
16
18

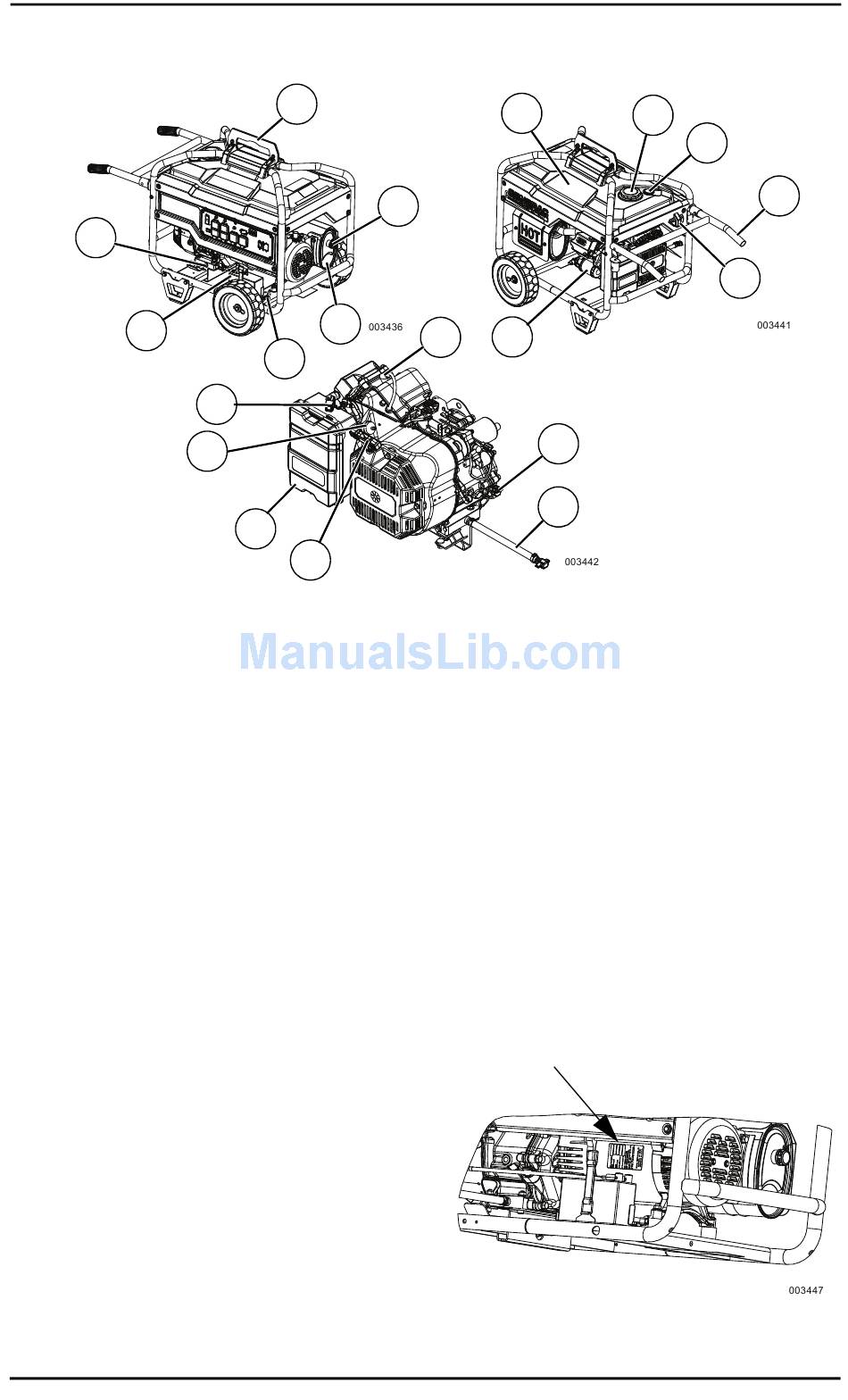

Figura 2-1. Funciones y controles
23
20
12 13
15
14
18 Arranque manual
19 Silenciador
20 Dispositivo antichispas
21 Terminal de tierra
22 Tiradores
23 Depósito de combustible
24 Tapón de la gasolina
25 Medidor de combustible
26 Ubicación de la batería (si la hubiese)
27 Soporte de elevación de acero
28 Perilla de desbloqueo del tirador
Figura 2-2. Etiqueta de identificación
Manual del usuario del generador portátil
24
25
28
de la unidad
22
